Python matplotlib绘制Logistic曲线详解及实例

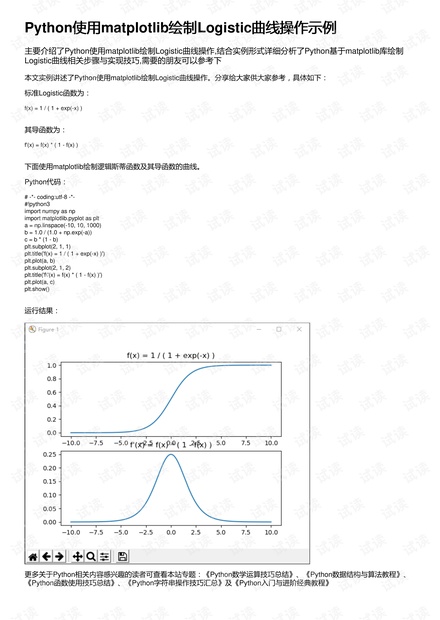

在本文中，我们将深入探讨如何使用Python编程语言及其matplotlib库来绘制Logistic曲线。Logistic函数是一种在机器学习和统计学中常见的非线性函数，用于二分类问题的概率建模，其标准形式为f(x) = 1 / (1 + exp(-x))。这个函数在决策边界和预测概率估计中扮演着关键角色。 首先，让我们了解Logistic函数的基本概念。它是S型曲线，当x趋近于正无穷大时，输出接近1，而当x趋近于负无穷大时，输出接近0。这使得它非常适合表示在两种可能性之间进行选择的概率。 在Python中，通过matplotlib库的plot函数来实现绘制。以下是关键步骤： 1. 导入所需的库：`import numpy as np` 和 `import matplotlib.pyplot as plt`。Numpy是数值计算的基础库，而matplotlib则提供了丰富的绘图功能。 2. 定义x轴范围：`a = np.linspace(-10, 10, 1000)`，这里使用linspace函数创建了一个包含1000个等间距点的数组，覆盖了从-10到10的x值。 3. 计算Logistic函数和其导数：`b = 1.0 / (1.0 + np.exp(-a))`是Logistic函数的值，`c = b * (1 - b)`则是导数，即f'(x) = f(x) * (1 - f(x))。 4. 创建图形并设置子图：`plt.subplot(2, 1, 1)`和`plt.subplot(2, 1, 2)`用来分割窗口为两个子图，分别显示函数和导数的图像。 5. 使用plot函数绘制曲线：`plt.plot(a, b)`画出函数曲线，`plt.plot(a, c)`画出导数曲线，并为每个子图添加标题。 6. 显示图像：`plt.show()`命令将所有图形显示出来。 运行上述代码后，会得到两个子图，一个展示原始的Logistic函数，另一个展示了函数的导数，从而直观地展示了函数的变化特性。这些图形对于理解Logistic函数的行为以及优化过程至关重要。 本文还提及了一些Python在数学计算和数据分析方面的其他相关资源，如数学运算技巧、数据结构与算法、函数使用技巧和字符串操作，这些都是Python程序员必备的技能。通过掌握这些基础知识，可以更好地应用Logistic函数和其他数学模型来解决实际问题。 这篇文章提供了一个实用的教程，不仅教会了如何使用matplotlib绘制Logistic曲线，而且也展示了Python在数据可视化和机器学习中的应用潜力。对于希望深入了解Python和相关科学计算技术的读者来说，这是一个很好的学习起点。
