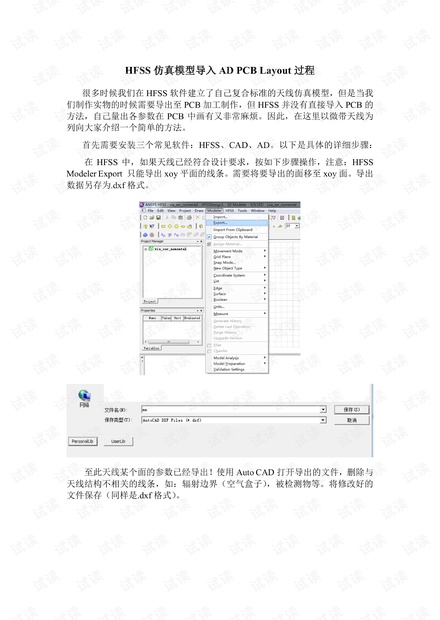

HFSS 仿真模型导入 AD PCB Layout 过程
很多时候我们在 HFSS 软件建立了自己复合标准的天线仿真模型，但是当我
们制作实物的时候需要导出至 PCB 加工制作，但 HFSS 并没有直接导入 PCB 的
方法，自己量出各参数在 PCB 中画有又非常麻烦。因此，在这里以微带天线为
列向大家介绍一个简单的方法。
首先需要安装三个常见软件：HFSS、CAD、AD。以下是具体的详细步骤：
在 HFSS 中，如果天线已经符合设计要求，按如下步骤操作，注意：HFSS
Modeler Export 只能导出 xoy 平面的线条。需要将要导出的面移至 xoy 面。导出
数据另存为.dxf 格式。
至此天线某个面的参数已经导出！使用 Auto CAD 打开导出的文件，删除与
天线结构不相关的线条，如：辐射边界（空气盒子），被检测物等。将修改好的
文件保存（同样是.dxf 格式）。
