一、实验名称
用 windows 2003 实现网关—网关 VPN
二、实验环境
VMware Workstation Pro+windows server 2003
三、实验原理
本实验用 IPSec 隧道方式配置网关—网关 VPN，连接被 Internet
隔开的两个局域网，使之进行安全通信，实现信息的保密和完整。我
用 VMware 模拟两个局域网和一个广域网，每个局域网含多台客户机
和一台 windows server 2003 服务器，其具体配置如下：

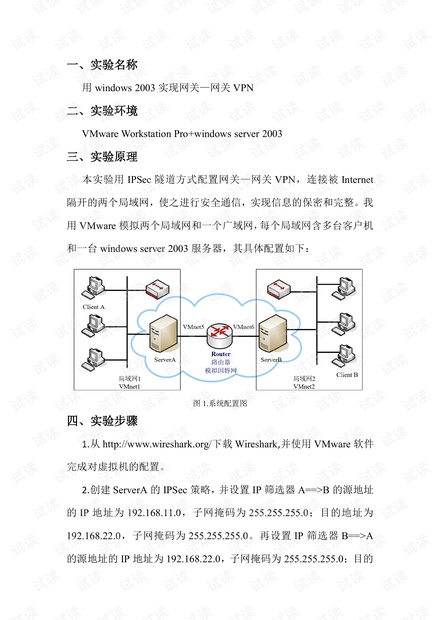

图 1.系统配置图
四、实验步骤
1.从 http://www.wireshark.org/下载 Wireshark,并使用 VMware 软件
完成对虚拟机的配置。
2.创建 ServerA 的 IPSec 策略，并设置 IP 筛选器 A==>B 的源地址
的 IP 地址为 192.168.11.0，子网掩码为 255.255.255.0；目的地址为
192.168.22.0，子网掩码为 255.255.255.0。再设置 IP 筛选器 B==>A
的源地址的 IP 地址为 192.168.22.0，子网掩码为 255.255.255.0；目的
