RS485 接口电路防护方案设计思路
RS485 作为最为最常用的电表通讯方式之一。日常生活中雷电和静电干扰已经成为 485
通信总线在实际工程经常遇到的问题。故如何对芯片以及总线进行有效的保护，是摆在每一
个使用者面前的一个问题。在这里，我们主要讨论 RS485 在电表中的防雷保护及方案。
一、雷击过压防护的必要性
RS-485 接口带电拔插和抖动都会引起电压的剧烈变化，都会使芯片损坏，而 RS485 总线
实行长距离传输(1200 米以上)，而且其传输线通常暴露于户外，因此极易因为雷击等原因引入
过电压。而 RS485 收发器工作电压较低(5V 左右)，其本身耐压也非常低(-7V~+12V)， 一旦过
压引入，就会击穿损坏。在有强烈的浪涌能量出现时，甚至可以看到收发器爆裂，线路板焦
糊的现象。
二、防雷保护器的基本要求
在正常运行时,雷电保护器的接入应不影响信号的正常传输,雷电保护器的对地阻抗应非常
大,串连在电路中的阻抗应非常小，在雷电袭击通信总线时,雷电保护器应发挥良好的电压钳位
作用，其钳位电压应低于后端控制芯片或其它电器件的耐受电压水平。在抑制雷电袭击过程
中,雷电保护器自身应完好无损，雷电保护器对雷电袭击应具有足够快的响应速度。

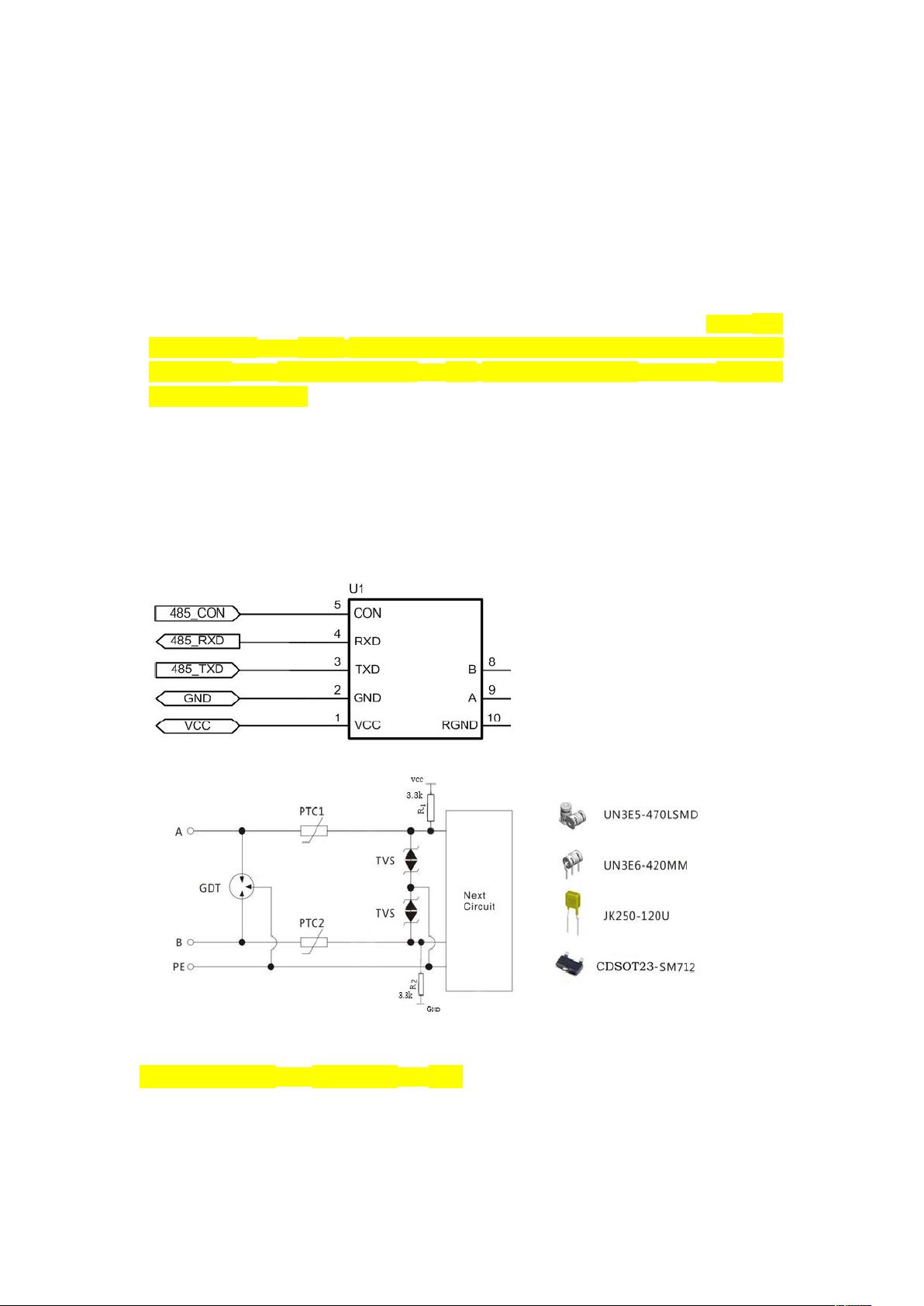

陶瓷气体放电管（GDT）（淘宝：1.1 元）
***前端采用通流量大的 GDT，泄放大电流。
【UN3E5-470LSMD】直流标称电压 470±20%V，冲击电流（8/20μS）2.5KA*2，电容
值＜1.5pF，电阻值＞1GΩ
