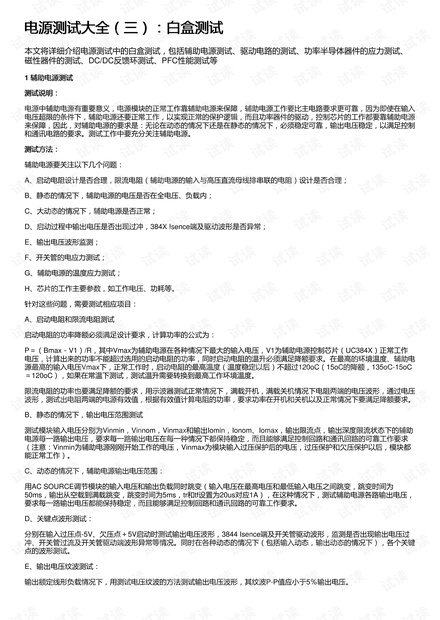

电源测试大全（三）：白盒测试电源测试大全（三）：白盒测试
本文将详细介绍电源测试中的白盒测试，包括辅助电源测试、驱动电路的测试、功率半导体器件的应力测试、
磁性器件的测试、DC/DC反馈环测试、PFC性能测试等
1 辅助电源测试辅助电源测试
测试说明：测试说明：
电源中辅助电源有重要意义，电源模块的正常工作靠辅助电源来保障，辅助电源工作要比主电路要求更可靠，因为即使在输入
电压超限的条件下，辅助电源还要正常工作，以实现正常的保护逻辑，而且功率器件的驱动，控制芯片的工作都要靠辅助电源
来保障，因此，对辅助电源的要求是：无论在动态的情况下还是在静态的情况下，必须稳定可靠，输出电压稳定，以满足控制
和通讯电路的要求。测试工作中要充分关注辅助电源。
测试方法：测试方法：
辅助电源要关注以下几个问题：
A、启动电阻设计是否合理，限流电阻（辅助电源的输入与高压直流母线排串联的电阻）设计是否合理；
B、静态的情况下，辅助电源的电压是否在全电压、负载内；
C、大动态的情况下，辅助电源是否正常；
D、启动过程中输出电压是否出现过冲，384X Isence端及驱动波形是否异常；
E、输出电压波形监测；
F、开关管的电应力测试；
G、辅助电源的温度应力测试；
H、芯片的工作主要参数，如工作电压、功耗等。
针对这些问题，需要测试相应项目：
A、启动电阻和限流电阻测试
启动电阻的功率降额必须满足设计要求，计算功率的公式为：
P＝（Bmax－V1）/R，其中Vmax为辅助电源在各种情况下最大的输入电压，V1为辅助电源控制芯片（UC384X）正常工作
电压，计算出来的功率不能超过选用的启动电阻的功率，同时启动电阻的温升必须满足降额要求。在最高的环境温度、辅助电
源最高的输入电压Vmax下，正常工作时，启动电阻的最高温度（温度稳定以后）不超过120oC（15oC的降额，135oC-15oC
＝120oC），如果在常温下测试，测试温升需要转换到最高工作环境温度。
限流电阻的功率也要满足降额的要求，用示波器测试正常情况下，满载开机，满载关机情况下电阻两端的电压波形，通过电压
波形，测试出电阻两端的电源有效值，根据有效值计算电阻的功率，要求功率在开机和关机以及正常情况下要满足降额要求。
B、静态的情况下，输出电压范围测试
测试模块输入电压分别为Vinmin，Vinnom，Vinmax和输出Iomin，Ionom、Iomax，输出限流点，输出深度限流状态下的辅助
电源每一路输出电压，要求每一路输出电压在每一种情况下都保持稳定，而且能够满足控制回路和通讯回路的可靠工作要求
（注意：Vinmin为辅助电源刚刚开始工作的电压，Vinmax为模块输入过压保护后的电压，过压保护和欠压保护以后，模块都
能正常工作）。
C、动态的情况下，辅助电源输出电压范围：
用AC SOURCE调节模块的输入电压和输出负载同时跳变（输入电压在最高电压和最低输入电压之间跳变，跳变时间为
50ms，输出从空载到满载跳变，跳变时间为5ms，tr和tf设置为20us对应1A），在这种情况下，测试辅助电源各路输出电压，
要求每一路输出电压都能保持稳定，而且能够满足控制回路和通讯回路的可靠工作要求。
D、关键点波形测试：
分别在输入过压点-5V、欠压点＋5V启动时测试输出电压波形，3844 Isence端及开关管驱动波形，监测是否出现输出电压过
冲、开关管过流及开关管驱动端波形异常等情况。同时在各种动态的情况下（包括输入动态，输出动态的情况下），各个关键
点的波形测试。
E、输出电压纹波测试：
输出额定线形负载情况下，用测试电压纹波的方法测试输出电压波形，其纹波P-P值应小于5％输出电压。
