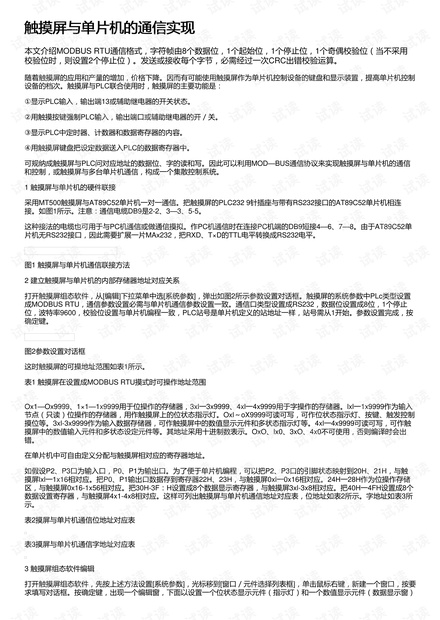

触摸屏与单片机的通信实现触摸屏与单片机的通信实现
本文介绍MODBUS RTU通信格式，字符帧由8个数据位，1个起始位，1个停止位，1个奇偶校验位（当不采用
校验位时，则设置2个停止位）。发送或接收每个字节，必需经过一次CRC出错校验运算。
随着触摸屏的应用和产量的增加，价格下降。因而有可能使用触摸屏作为单片机控制设备的键盘和显示装置，提高单片机控制
设备的档次。触摸屏与PLC联合使用时，触摸屏的主要功能是：
①显示PLC输入，输出端13或辅助继电器的开关状态。
②用触摸按键强制PLC输入，输出端口或辅助继电器的开／关。
③显示PLC中定时器、计数器和数据寄存器的内容。
④用触摸屏键盘把设定数据送入PLC的数据寄存器中。
可规纳成触摸屏与PLC问对应地址的数据位、字的读和写。因此可以利用MOD—BUS通信协议来实现触摸屏与单片机的通信
和控制，或触摸屏与多台单片机通信，构成一个集散控制系统。
1 触摸屏与单片机的硬件联接
采用MT500触摸屏与AT89C52单片机一对一通信。把触摸屏的PLC232 9针插座与带有RS232接口的AT89C52单片机相连
接。如图1所示。注意：通信电缆DB9是2-2、3—3、5-5。
这种接法的电缆也可用于与PC机通信或做通信摸拟。作PC机通信时在连接PC机端的DB9短接4—6、7—8。由于AT89C52单
片机无RS232接口，因此需要扩展一片MAx232，把RXD、T×D的TTL电平转换成RS232电平。
图1 触摸屏与单片机通信联接方法
2 建立触摸屏与单片机的内部存储器地址对应关系
打开触摸屏组态软件，从[编辑]下拉菜单中选[系统参数]，弹出如图2所示参数设置对话框。触摸屏的系统参数中PLc类型设置
成MODBUS RTU，通信参数设置必需与单片机通信参数设置一致。通信口类型设置成RS232，数据位设置成8位，1个停止
位，波特率9600，校验位设置与单片机编程一致，PLC站号是单片机定义的站地址一样，站号需从1开始。参数设置完成，按
确定键。
图2参数设置对话框
这时触摸屏的可操地址范围如表1所示。
表1 触摸屏在设置成MODBUS RTU摸式时可操作地址范围
Ox1—Ox9999、1×1—1x9999用于位操作的存储器，3xl一3x9999、4xl一4x9999用于字操作的存储器。lxl一1x9999作为输入
节点（只读）位操作的存储器，用作触摸屏上的位状态指示灯。Oxl～oX9999可读可写，可作位状态指示灯、按键、触发控制
摸位等。3xl-3x9999作为输入数据存储器，可作触摸屏中的数值显示元件和多状态指示灯等。4xl一4x9999可读可写，可作触
摸屏中的数值输入元件和多状态设定元件等。其地址采用十进制数表示。OxO、lx0、3xO、4x0不可使用，否则编译时会出
错。
在单片机中可自由定义分配与触摸屏相对应的寄存器地址。
如假设P2、P3口为输入口，P0、P1为输出口。为了便于单片机编程，可以把P2、P3口的引脚状态映射到20H、21H，与触
摸屏lxl一1x16相对应。把P0、P1输出口数据存到寄存器22H、23H，与触摸屏0xl一0x16相对应。24H一28H作为位操作存储
区，与触摸屏0x16-1x56相对应。把30H-3F：H设置成8个数据显示寄存器，与触摸屏3xl-3x8相对应。把40H一4FH设置成8个
数据设置寄存器，与触摸屏4x1-4x8相对应。这样可列出触摸屏与单片机通信地址对应表，位地址如表2所示。字地址如表3所
示。
表2摸屏与单片机通信位地址对应表
表3摸屏与单片机通信字地址对应表
3 触摸屏组态软件编辑
打开触摸屏组态软件，先按上述方法设置[系统参数]，光标移到[窗口／元件选择列表框]，单击鼠标右键，新建一个窗口，按要
求填写对话框。按确定键，出现一个编辑窗，下面以设置一个位状态显示元件（指示灯）和一个数值显示元件（数据显示窗）
