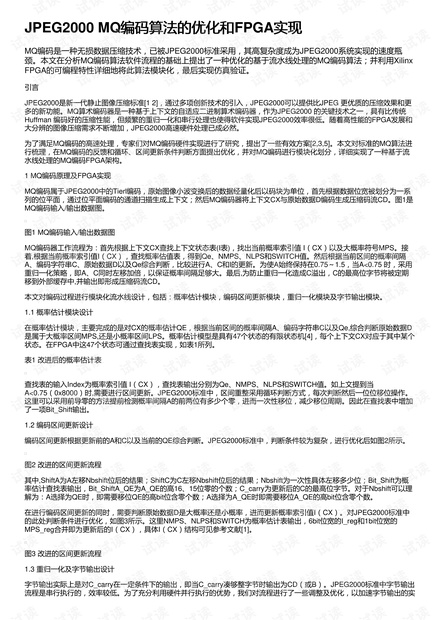

JPEG2000 MQ编码算法的优化和编码算法的优化和FPGA实现实现
MQ编码是一种无损数据压缩技术，已被JPEG2000标准采用，其高复杂度成为JPEG2000系统实现的速度瓶
颈。本文在分析MQ编码算法软件流程的基础上提出了一种优化的基于流水线处理的MQ编码算法；并利用Xilinx
FPGA的可编程特性详细地将此算法模块化，最后实现仿真验证。
引言
JPEG2000是新一代静止图像压缩标准[12]，通过多项创新技术的引入，JPEG2000可以提供比JPEG 更优质的压缩效果和更
多的新功能。MQ算术编码器是一种基于上下文的自适应二进制算术编码器，作为JPEG2000 的关键技术之一，具有比传统
Huffman 编码好的压缩性能，但频繁的重归一化和串行处理也使得软件实现JPEG2000效率很低。随着高性能的FPGA发展和
大分辨的图像压缩需求不断增加，JPEG2000高速硬件处理已成必然。
为了满足MQ编码的高速处理，专家们对MQ编码硬件实现进行了研究，提出了一些有效方案[2,3,5]。本文对标准的MQ算法进
行梳理，在MQ编码的反馈和循环、区间更新条件判断方面提出优化，并对MQ编码进行模块化划分，详细实现了一种基于流
水线处理的MQ编码FPGA架构。
1 MQ编码原理及FPGA实现
MQ编码属于JPEG2000中的Tierl编码，原始图像小波变换后的数据经量化后以码块为单位，首先根据数据位宽被划分为一系
列的位平面，通过位平面编码的通道扫描生成上下文；然后MQ编码器将上下文CX与原始数据D编码生成压缩码流CD。图1是
MQ编码输入/输出数据图。
图1 MQ编码输入/输出数据图
MQ编码器工作流程为：首先根据上下文CX查找上下文状态表(I表)，找出当前概率索引值 I（CX）以及大概率符号MPS。接
着,根据当前概率索引值I（CX），查找概率估值表，得到Qe、NMPS、NLPS和SWITCH值。然后根据当前区间的概率间隔
A、编码字符串C、原始数据D以及Qe综合判断，比较进行A、C和I的更新。为使A始终保持在0.75～1.5，当A<0.75 时，采用
重归一化策略，即A、C同时左移加倍，以保证概率间隔足够大。最后,为防止重归一化造成C溢出，C的最高位字节将被定期
移到外部缓存中,并输出即形成压缩码流CD。
本文对编码过程进行模块化流水线设计，包括：概率估计模块，编码区间更新模块，重归一化模块及字节输出模块。
1.1 概率估计模块设计
在概率估计模块，主要完成的是对CX的概率估计QE，根据当前区间的概率间隔A、编码字符串C以及Qe,综合判断原始数据D
是属于大概率区间MPS,还是小概率区间LPS。概率估计模型是具有47个状态的有限状态机[4]，每个上下文CX对应于其中某个
状态。在FPGA中这47个状态可通过查找表实现，如表1所列。
表1 改进后的概率估计表
查找表的输入Index为概率索引值 I（CX），查找表输出分别为Qe、NMPS、NLPS和SWITCH值。如上文提到当
A<0.75（0x8000）时,需要进行区间更新。JPEG2000标准中，区间重整采用循环判断方式，每次判断然后一位位移位操作。
这里可以采用前导零的方法提前检测概率间隔A的前两位有多少个零，进而一次性移位，减少移位周期。因此在查找表中增加
了一项Bit_Shift输出。
1.2 编码区间更新设计
编码区间更新根据更新前的A和C以及当前的QE综合判断。JPEG2000标准中，判断条件较为复杂，进行优化后如图2所示。
图2 改进的区间更新流程
其中,ShiftA为A左移Nbshift位后的结果；ShiftC为C左移Nbshift位后的结果；Nbshift为一次性具体左移多少位；Bit_Shift为概
率估计查找表输出，Bit_ShiftA_QE为A_QE的高16、15位零的个数；C_carry为更新后的C的最高位字节。对于Nbshift可以理
解为：A选择为QE时，即需要移位QE的高bit位含零个数；A选择为A_QE时即需要移位A_QE的高bit位含零个数。
在进行编码区间更新的同时，需要判断原始数据D是大概率还是小概率，进而更新概率索引值I（CX）。对JPEG2000标准中
的此处判断条件进行优化，如图3所示。这里NMPS、NLPS和SWITCH为概率估计表输出，6bit位宽的I_reg和1bit位宽的
MPS_reg合并即为更新后的I（CX），具体I（CX）结构可见参考文献[1]。
图3 改进的区间更新流程
1.3 重归一化及字节输出设计
字节输出实际上是对C_carry在一定条件下的输出，即当C_carry凑够整字节时输出为CD（或B）。JPEG2000标准中字节输出
流程是串行执行的，效率较低。为了充分利用硬件并行执行的优势，我们对流程进行了一些调整及优化，以加速字节输出的实
