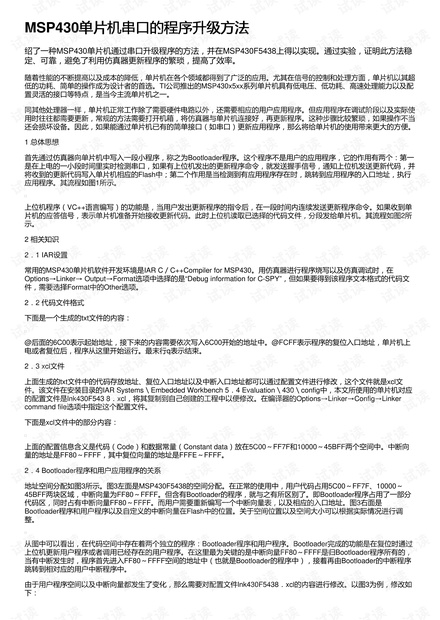

MSP430单片机串口的程序升级方法单片机串口的程序升级方法
绍了一种MSP430单片机通过串口升级程序的方法，并在MSP430F5438上得以实现。通过实验，证明此方法稳
定、可靠，避免了利用仿真器更新程序的繁琐，提高了效率。
随着性能的不断提高以及成本的降低，单片机在各个领域都得到了广泛的应用。尤其在信号的控制和处理方面，单片机以其超
低的功耗、简单的操作成为设计者的首选。TI公司推出的MSP430x5xx系列单片机具有低电压、低功耗、高速处理能力以及配
置灵活的接口等特点，是当今主流单片机之一。
同其他处理器一样，单片机正常工作除了需要硬件电路以外，还需要相应的用户应用程序。但应用程序在调试阶段以及实际使
用时往往都需要更新，常规的方法需要打开机箱，将仿真器与单片机连接好，再更新程序。这种步骤比较繁琐，如果操作不当
还会损坏设备。因此，如果能通过单片机已有的简单接口（如串口）更新应用程序，那么将给单片机的使用带来更大的方便。
1 总体思想
首先通过仿真器向单片机中写入一段小程序，称之为Bootloader程序。这个程序不是用户的应用程序，它的作用有两个：第一
是在上电的一小段时间里实时检测串口，如果有上位机发出的更新程序命令，就发送握手信号，通知上位机发送更新代码，并
将收到的更新代码写入单片机相应的Flash中；第二个作用是当检测到有应用程序存在时，跳转到应用程序的入口地址，执行
应用程序。其流程如图1所示。
上位机程序（VC++语言编写）的功能是，当用户发出更新程序的指令后，在一段时间内连续发送更新程序命令。如果收到单
片机的应答信号，表示单片机准备开始接收更新代码。此时上位机读取已选择的代码文件，分段发给单片机。其流程如图2所
示。
2 相关知识
2．1 IAR设置
常用的MSP430单片机软件开发环境是IAR C／C++Compiler for MSP430。用仿真器进行程序烧写以及仿真调试时，在
Options→Linker→ Output→Format选项中选择的是“Debug information for C-SPY”，但如果要得到该程序文本格式的代码文
件，需要选择Format中的Other选项。
2．2 代码文件格式
下面是一个生成的txt文件的内容：
@后面的6C00表示起始地址，接下来的内容需要依次写入6C00开始的地址中。@FCFF表示程序的复位入口地址，单片机上
电或者复位后，程序从这里开始运行。最末行q表示结束。
2．3 xcl文件
上面生成的txt文件中的代码存放地址、复位入口地址以及中断入口地址都可以通过配置文件进行修改，这个文件就是xcl文
件。该文件在安装目录的IAR Systems＼Embedded Workbench 5．4 Evaluation＼430＼config中，本文所使用的单片机对应
的配置文件是lnk430F543 8．xcl，将其复制到自己创建的工程中以便修改。在编译器的Options→Linker→Config→Linker
command file选项中指定这个配置文件。
下面是xcl文件中的部分内容：
上面的配置信息含义是代码（Code）和数据常量（Constant data）放在5C00～FF7F和10000～45BFF两个空间中。中断向
量的地址是FF80～FFFF，其中复位向量的地址是FFFE～FFFF。
2．4 Bootloader程序和用户应用程序的关系
地址空间分配如图3所示。图3左面是MSP430F5438的空间分配。在正常的使用中，用户代码占用5C00～FF7F、10000～
45BFF两块区域，中断向量为FF80～FFFF。但含有Bootloader的程序，就与之有所区别了。即Bootloader程序占用了一部分
代码区，同时占有中断向量FF80～FFFF。而用户需要重新编写一个中断向量表，以及相应的入口地址。图3右面是
Bootloader程序和用户程序以及自定义的中断向量在Flash中的位置。关于空间位置以及空间大小可以根据实际情况进行调
整。
从图中可以看出，在代码空间中存在着两个独立的程序：Bootloader程序和用户程序。Bootloader完成的功能是在复位时通过
上位机更新用户程序或者调用已经存在的用户程序。在这里最为关键的是中断向量FF80～FFFF是归Bootloader程序所有的，
当有中断发生时，程序首先进入FF80～FFFF空间的地址中（也就是Bootloader的程序中），接着再由Bootloader的中断程序
跳转到相对应的用户中断程序中。
由于用户程序空间以及中断向量都发生了变化，那么需要对配置文件lnk430F5438．xcl的内容进行修改。以图3为例，修改如
下：
