移动备用电源解决了数码产品户外用电供电的需求，以大自然可再生能源转换储能或家用电储能解决移动数码产品户外断电、供电问题。产品特点以轻便、高效、多样化为主。

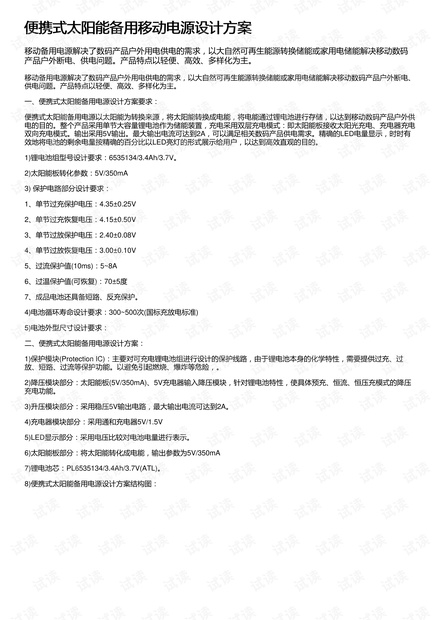

便携式太阳能备用移动电源设计方案便携式太阳能备用移动电源设计方案

移动备用电源解决了数码产品户外用电供电的需求，以大自然可再生能源转换储能或家用电储能解决移动数码

产品户外断电、供电问题。产品特点以轻便、高效、多样化为主。

移动备用电源解决了数码产品户外用电供电的需求，以大自然可再生能源转换储能或家用电储能解决移动数码产品户外断电、

供电问题。产品特点以轻便、高效、多样化为主。

一、便携式太阳能备用电源设计方案要求：

便携式太阳能备用电源以太阳能为转换来源，将太阳能转换成电能，将电能通过锂电池进行存储，以达到移动数码产品户外供

电的目的。整个产品采用单节大容量锂电池作为储能装置，充电采用双层充电模式：即太阳能板接收太阳光充电、充电器充电

双向充电模式。输出采用5V输出。最大输出电流可达到2A，可以满足相关数码产品供电需求。精确的LED电量显示，时时有

效地将电池的剩余电量按精确的百分比以LED亮灯的形式展示给用户，以达到高效直观的目的。

1)锂电池组型号设计要求：6535134/3.4Ah/3.7V。

2)太阳能板转化参数：5V/350mA

3) 保护电路部分设计要求：

1、单节过充保护电压：4.35±0.25V

2、单节过充恢复电压：4.15±0.50V

3、单节过放保护电压：2.40±0.08V

4、单节过放恢复电压：3.00±0.10V

5、过流保护值(10ms)：5~8A

6、过温保护值(可恢复)：70±5度

7、成品电池还具备短路、反充保护。

4)电池循环寿命设计要求：300~500次(国标充放电标准)

5)电池外型尺寸设计要求：

二、便携式太阳能备用电源设计方案：

1)保护模块(Protection IC)：主要对可充电锂电池组进行设计的保护线路，由于锂电池本身的化学特性，需要提供过充、过

放、短路、过流等保护功能。以避免引起燃烧、爆炸等危险，。

2)降压模块部分：太阳能板(5V/350mA)、5V充电器输入降压模块，针对锂电池特性，使具体预充、恒流、恒压充模式的降压

充电功能。

3)升压模块部分：采用稳压5V输出电路，最大输出电流可达到2A。

4)充电器模块部分：采用通和充电器5V/1.5V

5)LED显示部分：采用电压比较对电池电量进行表示。

6)太阳能板部分：将太阳能转化成电能，输出参数为5V/350mA

7)锂电池芯：PL6535134/3.4Ah/3.7V(ATL)。

8)便携式太阳能备用电源设计方案结构图：
