万用表工作原理与使用方法详解

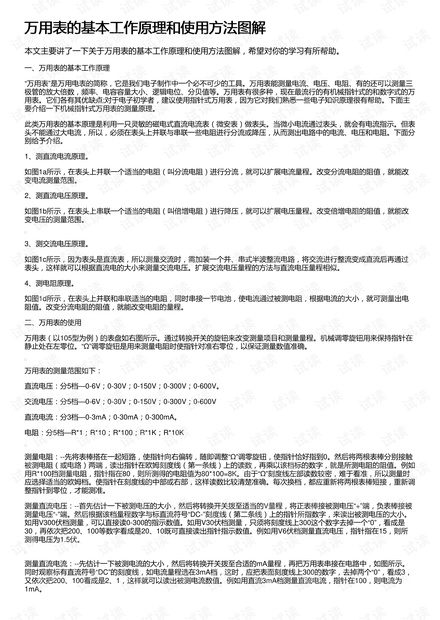

"本文介绍了万用表的基本工作原理和使用方法，包括直流电流、直流电压、交流电压、电阻的测量原理，并给出了105型万用表的表盘示例及量程选择。" 万用表作为一种多功能电子测量仪器，是电子工程人员和爱好者不可或缺的工具。它的工作原理主要基于磁电式直流电流表（微安表），通过并联和串联不同的电阻以及整流电路来适应不同类型的测量需求。 1. 直流电流测量原理：在微安表的表头并联分流电阻，电流通过电阻时产生电压降，表头通过这个电压降来显示通过的电流大小。通过改变分流电阻的阻值，可以扩大测量电流的范围。 2. 直流电压测量原理：通过在表头串联倍增电阻，增加输入电压必须克服的阻力，从而降低实际通过表头的电压，扩大电压测量范围。同样，改变倍增电阻的阻值可以调整测量范围。 3. 交流电压测量原理：由于表头只能测量直流，因此在测量交流电压时，需要先通过并、串式半波整流电路将交流电转换为直流电，再由表头进行读取。这种方法允许我们根据直流电的大小推算交流电压。 4. 电阻测量原理：在表头并联和串联电阻，同时串接电池，形成一个简单的欧姆计电路。通过电池驱动电流通过被测电阻，根据表头的偏转确定电阻值。调节分流电阻可以调整电阻测量的量程。 在使用万用表时，需要根据待测参数选择合适的量程，如105型万用表提供的直流电压、交流电压、直流电流和电阻的不同测量范围。使用前，应确保机械调零旋钮将指针置于左零位，测量电阻时，还需使用“Ω”调零旋钮确保指针对准右零位，以获得准确的测量结果。 正确理解和应用万用表的工作原理以及掌握其使用方法，对于电子工程的学习和实践至关重要。无论是初学者还是经验丰富的工程师，都需要熟练掌握这项基本技能，以便在电路调试、故障排查等方面发挥万用表的强大功能。
