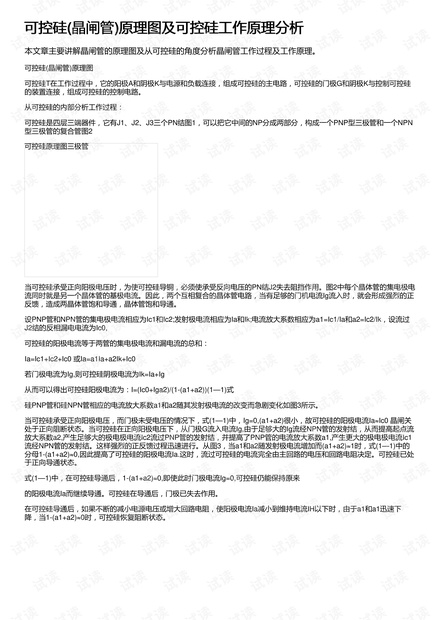

可控硅可控硅(晶闸管晶闸管)原理图及可控硅工作原理分析原理图及可控硅工作原理分析

本文章主要讲解晶闸管的原理图及从可控硅的角度分析晶闸管工作过程及工作原理。

可控硅(晶闸管)原理图

可控硅T在工作过程中，它的阳极A和阴极K与电源和负载连接，组成可控硅的主电路，可控硅的门极G和阴极K与控制可控硅

的装置连接，组成可控硅的控制电路。

从可控硅的内部分析工作过程：

可控硅是四层三端器件，它有J1、J2、J3三个PN结图1，可以把它中间的NP分成两部分，构成一个PNP型三极管和一个NPN

型三极管的复合管图2

可控硅原理图三极管

当可控硅承受正向阳极电压时，为使可控硅导铜，必须使承受反向电压的PN结J2失去阻挡作用。图2中每个晶体管的集电极电

流同时就是另一个晶体管的基极电流。因此，两个互相复合的晶体管电路，当有足够的门机电流Ig流入时，就会形成强烈的正

反馈，造成两晶体管饱和导通，晶体管饱和导通。

设PNP管和NPN管的集电极电流相应为Ic1和Ic2;发射极电流相应为Ia和Ik;电流放大系数相应为a1=Ic1/Ia和a2=Ic2/Ik，设流过

J2结的反相漏电电流为Ic0,

可控硅的阳极电流等于两管的集电极电流和漏电流的总和：

Ia=Ic1+Ic2+Ic0 或Ia=a1Ia+a2Ik+Ic0

若门极电流为Ig,则可控硅阴极电流为Ik=Ia+Ig

从而可以得出可控硅阳极电流为：I=(Ic0+Iga2)/(1-(a1+a2))(1—1)式

硅PNP管和硅NPN管相应的电流放大系数a1和a2随其发射极电流的改变而急剧变化如图3所示。

当可控硅承受正向阳极电压，而门极未受电压的情况下，式(1—1)中，Ig=0,(a1+a2)很小，故可控硅的阳极电流Ia≈Ic0 晶闸关

处于正向阻断状态。当可控硅在正向阳极电压下，从门极G流入电流Ig,由于足够大的Ig流经NPN管的发射结，从而提高起点流

放大系数a2,产生足够大的极电极电流Ic2流过PNP管的发射结，并提高了PNP管的电流放大系数a1,产生更大的极电极电流Ic1

流经NPN管的发射结。这样强烈的正反馈过程迅速进行。从图3，当a1和a2随发射极电流增加而(a1+a2)≈1时，式(1—1)中的

分母1-(a1+a2)≈0,因此提高了可控硅的阳极电流Ia.这时，流过可控硅的电流完全由主回路的电压和回路电阻决定。可控硅已处

于正向导通状态。

式(1—1)中，在可控硅导通后，1-(a1+a2)≈0,即使此时门极电流Ig=0,可控硅仍能保持原来

的阳极电流Ia而继续导通。可控硅在导通后，门极已失去作用。

在可控硅导通后，如果不断的减小电源电压或增大回路电阻，使阳极电流Ia减小到维持电流IH以下时，由于a1和a1迅速下

降，当1-(a1+a2)≈0时，可控硅恢复阻断状态。
