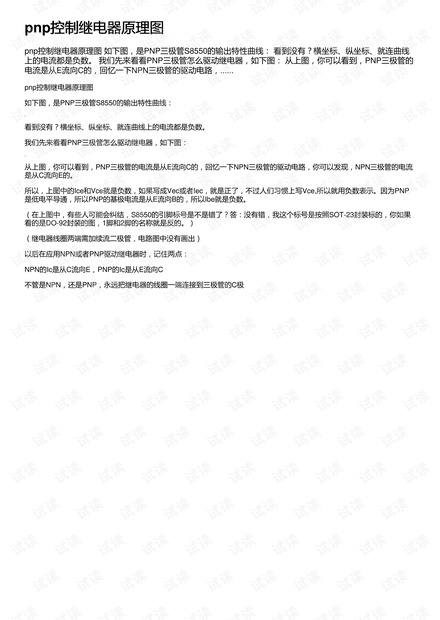

pnp控制继电器原理图
如下图，是PNP三极管S8550的输出特性曲线：
看到没有？横坐标、纵坐标、就连曲线上的电流都是负数。
我们先来看看PNP三极管怎么驱动继电器，如下图：
从上图，你可以看到，PNP三极管的电流是从E流向C的，回忆一下NPN三极管的驱动电路，你可以发现，NPN三极管的电流
是从C流向E的。
所以，上图中的Ice和Vce就是负数，如果写成Vec或者Iec，就是正了，不过人们习惯上写Vce,所以就用负数表示。因为PNP
是低电平导通，所以PNP的基极电流是从E流向B的，所以Ibe就是负数。
（在上图中，有些人可能会纠结，S8550的引脚标号是不是错了？答：没有错，我这个标号是按照SOT-23封装标的，你如果
看的是DO-92封装的图，1脚和2脚的名称就是反的。）
（继电器线圈两端需加续流二极管，电路图中没有画出）
以后在应用NPN或者PNP驱动继电器时，记住两点：
NPN的Ic是从C流向E，PNP的Ic是从E流向C
不管是NPN，还是PNP，永远把继电器的线圈一端连接到三极管的C极
