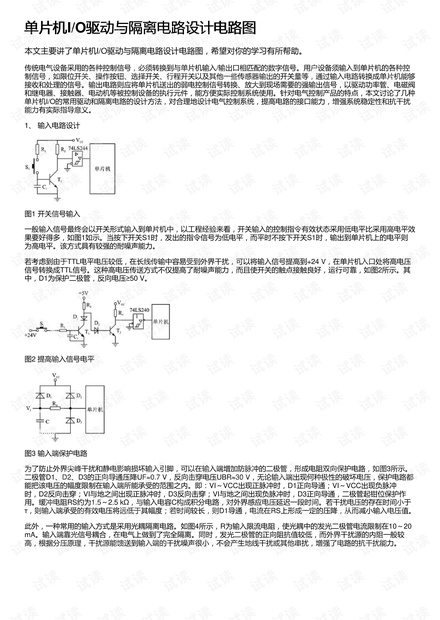

单片机单片机I/O驱动与隔离电路设计电路图驱动与隔离电路设计电路图
本文主要讲了单片机I/O驱动与隔离电路设计电路图，希望对你的学习有所帮助。
传统电气设备采用的各种控制信号，必须转换到与单片机输入/输出口相匹配的数字信号。用户设备须输入到单片机的各种控
制信号，如限位开关、操作按钮、选择开关、行程开关以及其他一些传感器输出的开关量等，通过输入电路转换成单片机能够
接收和处理的信号。输出电路则应将单片机送出的弱电控制信号转换、放大到现场需要的强输出信号，以驱动功率管、电磁阀
和继电器、接触器、电动机等被控制设备的执行元件，能方便实际控制系统使用。针对电气控制产品的特点，本文讨论了几种
单片机I/O的常用驱动和隔离电路的设计方法，对合理地设计电气控制系统，提高电路的接口能力，增强系统稳定性和抗干扰
能力有实际指导意义。
1、 输入电路设计

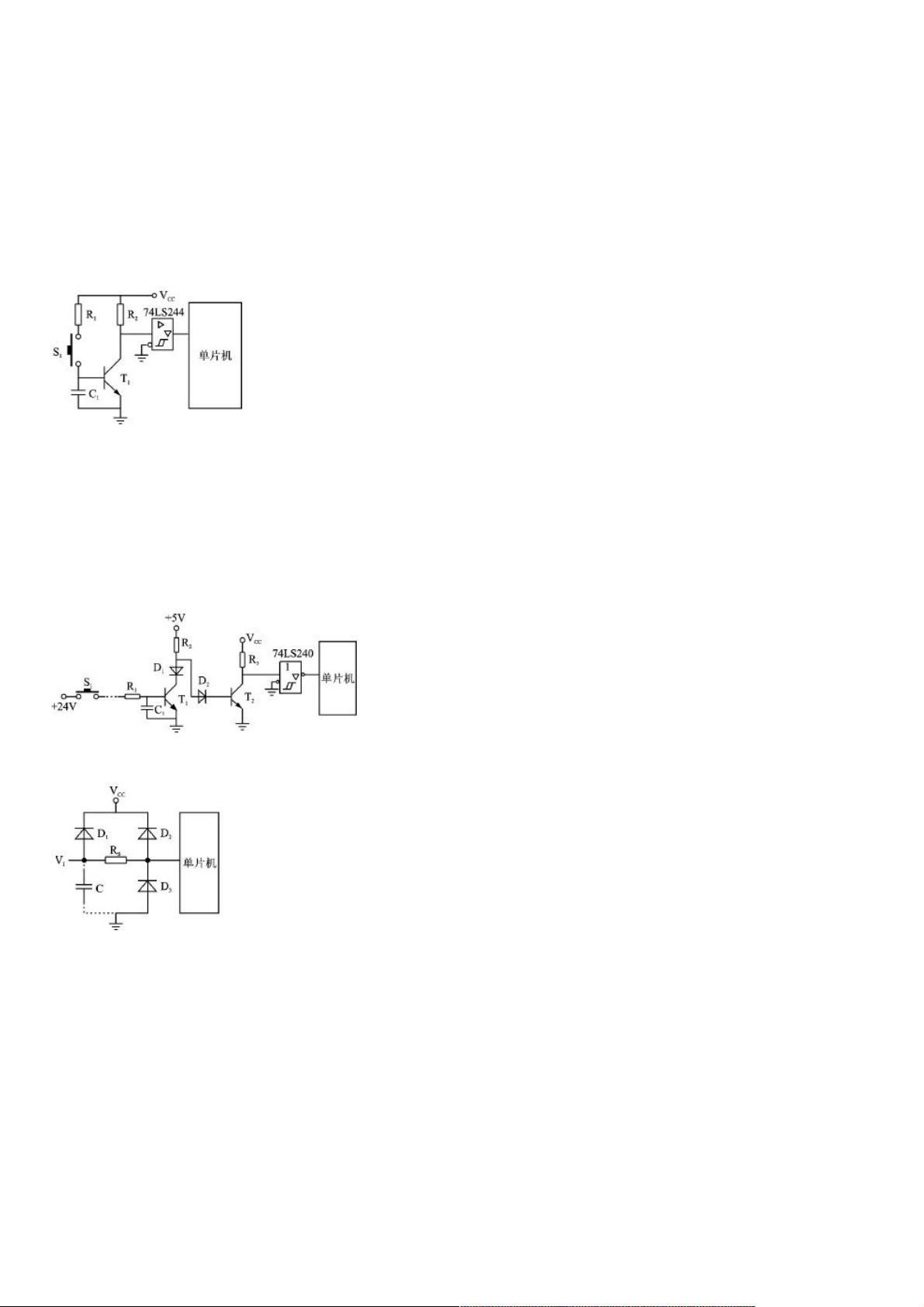

图1 开关信号输入
一般输入信号最终会以开关形式输入到单片机中，以工程经验来看，开关输入的控制指令有效状态采用低电平比采用高电平效
果要好得多，如图1如示。当按下开关S1时，发出的指令信号为低电平，而平时不按下开关S1时，输出到单片机上的电平则
为高电平。该方式具有较强的耐噪声能力。
若考虑到由于TTL电平电压较低，在长线传输中容易受到外界干扰，可以将输入信号提高到+24 V，在单片机入口处将高电压
信号转换成TTL信号。这种高电压传送方式不仅提高了耐噪声能力，而且使开关的触点接触良好，运行可靠，如图2所示。其
中，D1为保护二极管，反向电压≥50 V。
图2 提高输入信号电平
图3 输入端保护电路
为了防止外界尖峰干扰和静电影响损坏输入引脚，可以在输入端增加防脉冲的二极管，形成电阻双向保护电路，如图3所示。
二极管D1、D2、D3的正向导通压降UF≈0.7 V，反向击穿电压UBR≈30 V，无论输入端出现何种极性的破坏电压，保护电路都
能把该电压的幅度限制在输入端所能承受的范围之内。即：VI～VCC出现正脉冲时，D1正向导通；VI～VCC出现负脉冲
时，D2反向击穿；VI与地之间出现正脉冲时，D3反向击穿；VI与地之间出现负脉冲时，D3正向导通，二极管起钳位保护作
用。缓冲电阻RS约为1.5～2.5 kΩ，与输入电容C构成积分电路，对外界感应电压延迟一段时间。若干扰电压的存在时间小于
τ，则输入端承受的有效电压将远低于其幅度；若时间较长，则D1导通，电流在RS上形成一定的压降，从而减小输入电压值。
此外，一种常用的输入方式是采用光耦隔离电路。如图4所示，R为输入限流电阻，使光耦中的发光二极管电流限制在10～20
mA。输入端靠光信号耦合，在电气上做到了完全隔离。同时，发光二极管的正向阻抗值较低，而外界干扰源的内阻一般较
高，根据分压原理，干扰源能馈送到输入端的干扰噪声很小，不会产生地线干扰或其他串扰，增强了电路的抗干扰能力。
