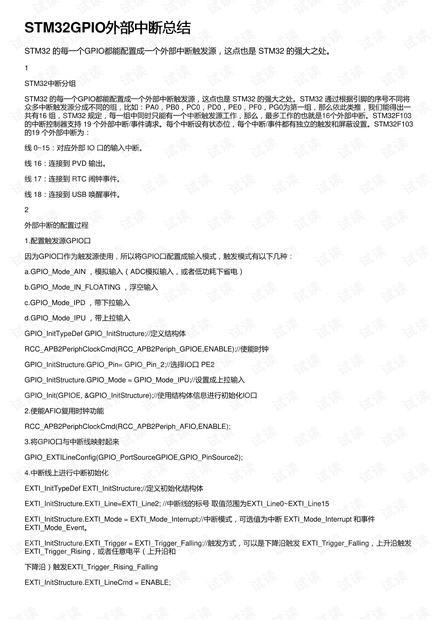

STM32GPIO外部中断总结外部中断总结
STM32 的每一个GPIO都能配置成一个外部中断触发源，这点也是 STM32 的强大之处。
1
STM32中断分组
STM32 的每一个GPIO都能配置成一个外部中断触发源，这点也是 STM32 的强大之处。STM32 通过根据引脚的序号不同将
众多中断触发源分成不同的组，比如：PA0，PB0，PC0，PD0，PE0，PF0，PG0为第一组，那么依此类推，我们能得出一
共有16 组，STM32 规定，每一组中同时只能有一个中断触发源工作，那么，最多工作的也就是16个外部中断。STM32F103
的中断控制器支持 19 个外部中断/事件请求。每个中断设有状态位，每个中断/事件都有独立的触发和屏蔽设置。STM32F103
的19 个外部中断为：
线 0~15：对应外部 IO 口的输入中断。
线 16：连接到 PVD 输出。
线 17：连接到 RTC 闹钟事件。
线 18：连接到 USB 唤醒事件。
2
外部中断的配置过程
1.配置触发源GPIO口
因为GPIO口作为触发源使用，所以将GPIO口配置成输入模式，触发模式有以下几种：
a.GPIO_Mode_AIN ，模拟输入（ADC模拟输入，或者低功耗下省电）
b.GPIO_Mode_IN_FLOATING ，浮空输入
c.GPIO_Mode_IPD ，带下拉输入
d.GPIO_Mode_IPU ，带上拉输入
GPIO_InitTypeDef GPIO_InitStructure;//定义结构体
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOE,ENABLE);//使能时钟
GPIO_InitStructure.GPIO_Pin= GPIO_Pin_2;//选择IO口 PE2
GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;//设置成上拉输入
GPIO_Init(GPIOE, &GPIO_InitStructure);//使用结构体信息进行初始化IO口
2.使能AFIO复用时钟功能
RCC_APB2PeriphClockCmd(RCC_APB2Periph_AFIO,ENABLE);
3.将GPIO口与中断线映射起来
GPIO_EXTILineConfig(GPIO_PortSourceGPIOE,GPIO_PinSource2);
4.中断线上进行中断初始化
EXTI_InitTypeDef EXTI_InitStructure;//定义初始化结构体
EXTI_InitStructure.EXTI_Line=EXTI_Line2; //中断线的标号 取值范围为EXTI_Line0~EXTI_Line15
EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;//中断模式，可选值为中断 EXTI_Mode_Interrupt 和事件
EXTI_Mode_Event。
EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;//触发方式，可以是下降沿触发 EXTI_Trigger_Falling，上升沿触发
EXTI_Trigger_Rising，或者任意电平（上升沿和
下降沿）触发EXTI_Trigger_Rising_Falling
EXTI_InitStructure.EXTI_LineCmd = ENABLE;
