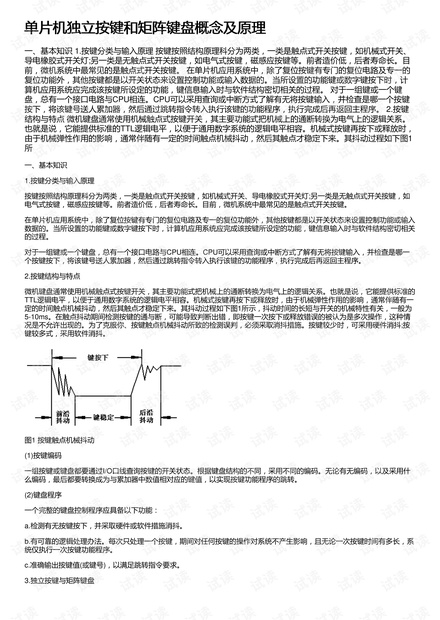

一、基本知识
1.按键分类与输入原理
按键按照结构原理科分为两类，一类是触点式开关按键，如机械式开关、导电橡胶式开关灯;另一类是无触点式开关按键，如
电气式按键，磁感应按键等。前者造价低，后者寿命长。目前，微机系统中最常见的是触点式开关按键。
在单片机应用系统中，除了复位按键有专门的复位电路及专一的复位功能外，其他按键都是以开关状态来设置控制功能或输入
数据的。当所设置的功能键或数字键按下时，计算机应用系统应完成该按键所设定的功能，键信息输入时与软件结构密切相关
的过程。
对于一组键或一个键盘，总有一个接口电路与CPU相连。CPU可以采用查询或中断方式了解有无将按键输入，并检查是哪一
个按键按下，将该键号送人累加器，然后通过跳转指令转入执行该键的功能程序，执行完成后再返回主程序。
2.按键结构与特点
微机键盘通常使用机械触点式按键开关，其主要功能式把机械上的通断转换为电气上的逻辑关系。也就是说，它能提供标准的
TTL逻辑电平，以便于通用数字系统的逻辑电平相容。机械式按键再按下或释放时，由于机械弹性作用的影响，通常伴随有一
定的时间触点机械抖动，然后其触点才稳定下来。其抖动过程如下图1所示，抖动时间的长短与开关的机械特性有关，一般为
5-10ms。在触点抖动期间检测按键的通与断，可能导致判断出错，即按键一次按下或释放错误的被认为是多次操作，这种情
况是不允许出现的。为了克服你、按键触点机械抖动所致的检测误判，必须采取消抖措施。按键较少时，可采用硬件消抖;按
键较多式，采用软件消抖。
图1 按键触点机械抖动
(1)按键编码
一组按键或键盘都要通过I/O口线查询按键的开关状态。根据键盘结构的不同，采用不同的编码。无论有无编码，以及采用什
么编码，最后都要转换成为与累加器中数值相对应的键值，以实现按键功能程序的跳转。
(2)键盘程序
一个完整的键盘控制程序应具备以下功能：
a.检测有无按键按下，并采取硬件或软件措施消抖。
b.有可靠的逻辑处理办法。每次只处理一个按键，期间对任何按键的操作对系统不产生影响，且无论一次按键时间有多长，系
统仅执行一次按键功能程序。
c.准确输出按键值(或键号)，以满足跳转指令要求。
3.独立按键与矩阵键盘
