FPGA：蜂鸣器开关实例：蜂鸣器开关实例
在本节中，我们增加一个拨码开关做控制，让拨码开关的ON或OFF状态相应的去控制蜂鸣器的发声与不发声。
下面一起来学习一下
我们已经在上一章的例程中，知道了蜂鸣器工作的基本原理，即FPGA输出高电平就发出响声，FPGA输出低电平就停止发
声。在本节中，我们增加一个拨码开关做控制，让拨码开关的ON或OFF状态相应的去控制蜂鸣器的发声与不发声。

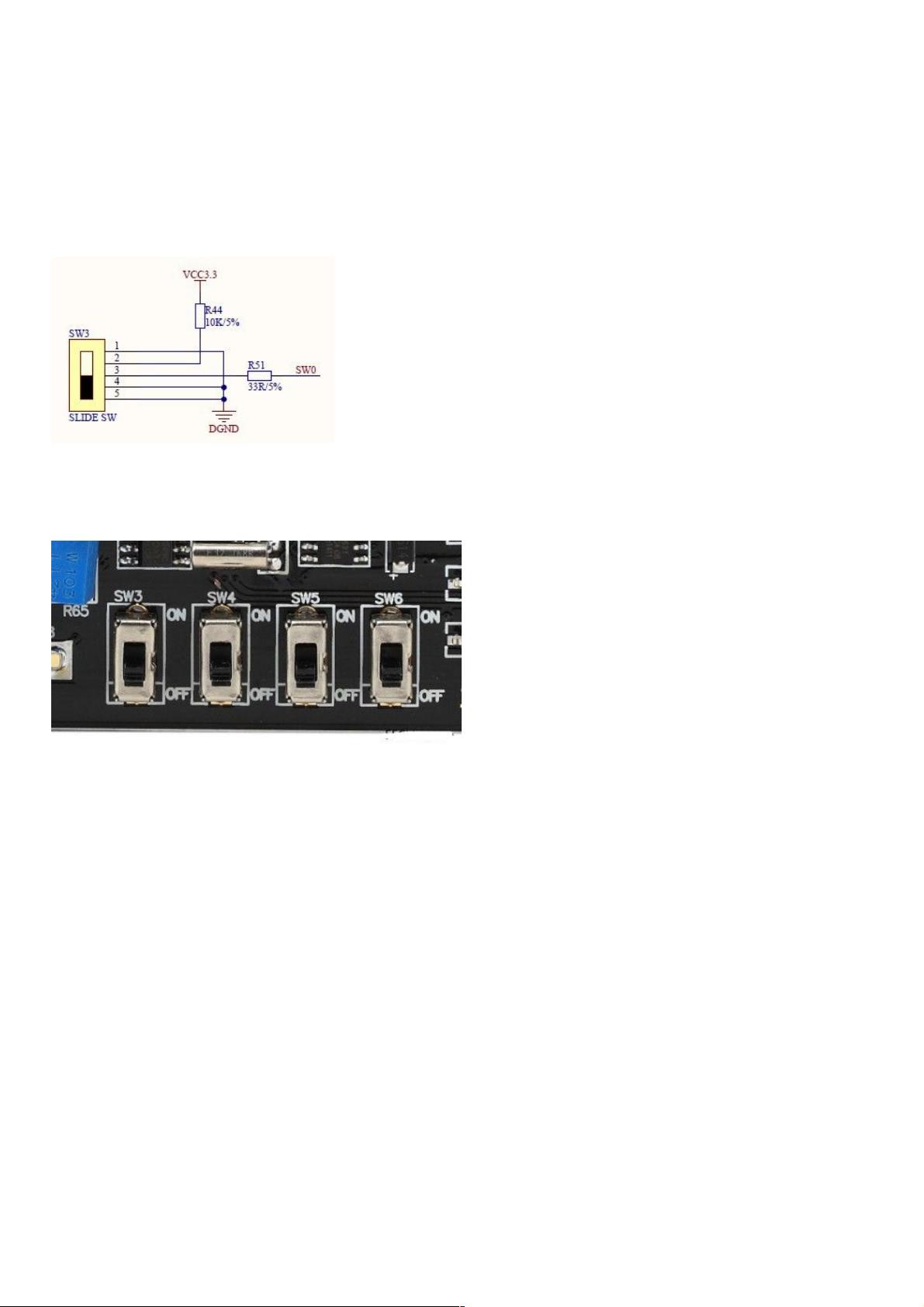

拨码开关SW3的电路如图8.1所示。拨码开关与FPGA相连接的SW0信号的电平值取决于拨码开关当前的位置，若它连接了2-3
脚，那么SW0就是高电平状态，若它连接了3-4脚，就是低电平状态。
图8.1 拨码开关电路
如图8.2所示，每一个拨码开关的右侧都有“ON”和“OFF”的丝印标示。“ON”对应的是3-4脚连接状态，“OFF”对应的是2-3脚连接
状态。
图8.2 拨码开关实物照片
综上所述，也就是当拨码开关处于“ON”状态时，SW0输出低电平；当拨码开关处于“OFF”状态时，SW0输出高电平。
而我们要实现的功能是，当拨码开关处于“ON”状态时，蜂鸣器发声；当拨码开关处于“OFF”状态时，蜂鸣器不发声。
本实例的工程代码如下，只有cy4.v一个Verilog源文件。
module cy4(
input ext_clk_25m, //外部输入25MHz时钟信号
input ext_rst_n, //外部输入复位信号，低电平有效
input[0:0] switch, //拨码开关SW3输入，ON -- 低电平；OFF-- 高电平
output reg beep //蜂鸣器控制信号，1--响，0--不响
);
//-------------------------------------
//蜂鸣器发声控制
always @ (posedge ext_clk_25m or negedge ext_rst_n)
if(!ext_rst_n) beep <= 1'b0;
else if(!switch[0]) beep <=1'b1;//蜂鸣器响
