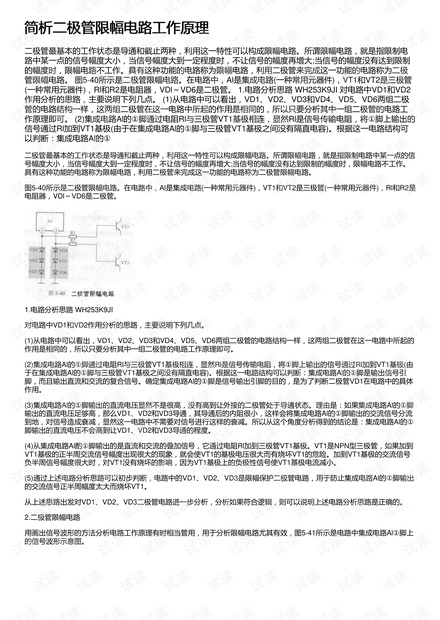

二极管最基本的工作状态是导通和截止两种,利用这一特性可以构成限幅电路。所谓限幅电路,就是指限制电路中某一点的信
号幅度大小,当信号幅度大到一定程度时,不让信号的幅度再增大;当信号的幅度没有达到限制的幅度时,限幅电路不工作。
具有这种功能的电路称为限幅电路,利用二极管来完成这一功能的电路称为二极管限幅电路。

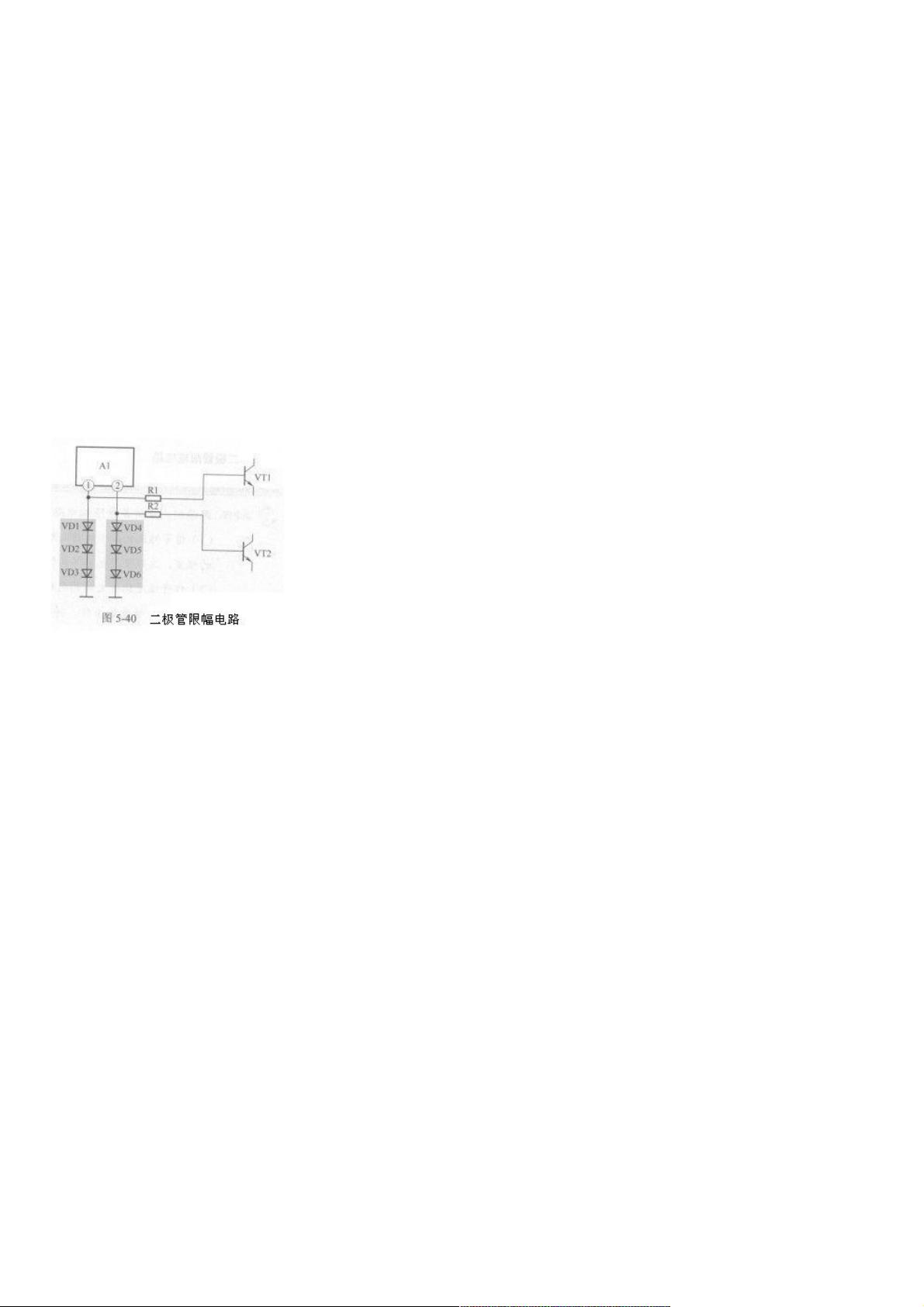

图5-40所示是二极管限幅电路。在电路中,Al是集成电路(一种常用元器件),VT1和VT2是三极管(一种常用元器件),Rl和R2是
电阻器,VDl~VD6是二极管。
1.电路分析思路 WH253K9JI
对电路中VD1和VD2作用分析的思路,主要说明下列几点。
(1)从电路中可以看出,VD1、VD2、VD3和VD4、VD5、VD6两组二极管的电路结构一样,这两组二极管在这一电路中所起的
作用是相同的,所以只要分析其中一组二极管的电路工作原理即可。
(2)集成电路Al的①脚通过电阻Rl与三极管VT1基极相连,显然Rl是信号传输电阻,将①脚上输出的信号通过Rl加到VT1基极(由
于在集成电路Al的①脚与三极管VT1基极之间没有隔直电容)。根据这一电路结构可以判断:集成电路Al的①脚是输出信号引
脚,而且输出直流和交流的复合信号。确定集成电路Al的①脚是信号输出引脚的目的,是为了判断二极管VD1在电路中的具体
作用。
(3)集成电路Al的①脚输出的直流电压显然不是很高,没有高到让外接的二极管处于导通状态。理由是:如果集成电路Al的①脚
输出的直流电压足够高,那么VD1、VD2和VD3导通,其导通后的内阻很小,这样会将集成电路Al的①脚输出的交流信号分流
到地,对信号造成衰减,显然这一电路中不需要对信号进行这样的衰减。所以从这个角度分析得到的结论是:集成电路Al的①
脚输出的直流电压不会高到让VD1、VD2和VD3导通的程度。
(4)从集成电路Al酌①脚输出的是直流和交流的叠加信号,它通过电阻Rl加到三极管VT1基极。VT1是NPN型三极管,如果加到
VT1基极的正半周交流信号幅度出现很大的现象,就会使VT1的基极电压很大而有烧坏VT1的危险。加到VT1基极的交流信号
负半周信号幅度很大时,对VT1没有烧坏的影响,因为VT1基极上的负极性信号使VT1基极电流减小。
(5)通过上述电路分析思路可以初步判断,电路中的VD1、VD2、VD3是限幅保护二极管电路,用于防止集成电路Al的①脚输出
的交流信号正半周幅度太大而烧坏VT1。
从上述思路出发对VD1、VD2、VD3二极管电路进一步分析,分析如果符合逻辑,则可以说明上述电路分析思路是正确的。
2.二极管限幅电路
用画出信号波形的方法分析电路工作原理有时相当管用,用于分析限幅电路尤其有效,图5-41所示是电路中集成电路Al①脚上
的信号波形示意图。
