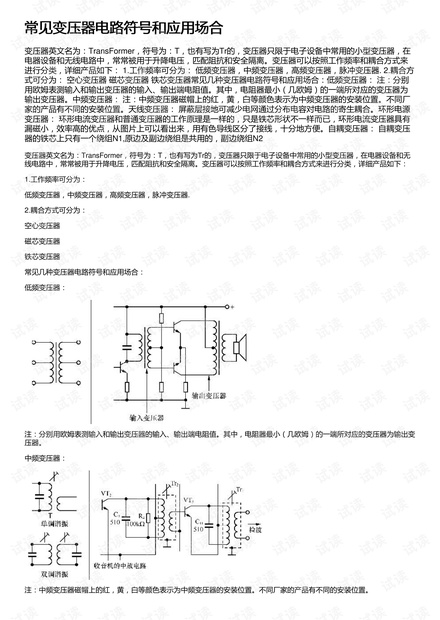

常见变压器电路符号和应用场合常见变压器电路符号和应用场合
变压器英文名为：TransFormer，符号为：T，也有写为Tr的，变压器只限于电子设备中常用的小型变压器，在
电器设备和无线电路中，常常被用于升降电压，匹配阻抗和安全隔离。变压器可以按照工作频率和耦合方式来
进行分类，详细产品如下： 1.工作频率可分为： 低频变压器，中频变压器，高频变压器，脉冲变压器. 2.耦合方
式可分为： 空心变压器 磁芯变压器 铁芯变压器常见几种变压器电路符号和应用场合：低频变压器： 注：分别
用欧姆表测输入和输出变压器的输入、输出端电阻值。其中，电阻器最小（几欧姆）的一端所对应的变压器为
输出变压器。中频变压器： 注：中频变压器磁帽上的红，黄，白等颜色表示为中频变压器的安装位置。不同厂
家的产品有不同的安装位置。天线变压器： 屏蔽层接地可减少电网通过分布电容对电路的寄生耦合。环形电源
变压器： 环形电流变压器和普通变压器的工作原理是一样的，只是铁芯形状不一样而已，环形电流变压器具有
漏磁小，效率高的优点，从图片上可以看出来，用有色导线区分了接线，十分地方便。自耦变压器： 自耦变压
器的铁芯上只有一个绕组N1,原边及副边绕组是共用的，副边绕组N2
变压器英文名为：TransFormer，符号为：T，也有写为Tr的，变压器只限于电子设备中常用的小型变压器，在电器设备和无
线电路中，常常被用于升降电压，匹配阻抗和安全隔离。变压器可以按照工作频率和耦合方式来进行分类，详细产品如下：
1.工作频率可分为：
低频变压器，中频变压器，高频变压器，脉冲变压器.
2.耦合方式可分为：
空心变压器
磁芯变压器
铁芯变压器
常见几种变压器电路符号和应用场合：
低频变压器：
注：分别用欧姆表测输入和输出变压器的输入、输出端电阻值。其中，电阻器最小（几欧姆）的一端所对应的变压器为输出变
压器。
中频变压器：
注：中频变压器磁帽上的红，黄，白等颜色表示为中频变压器的安装位置。不同厂家的产品有不同的安装位置。
