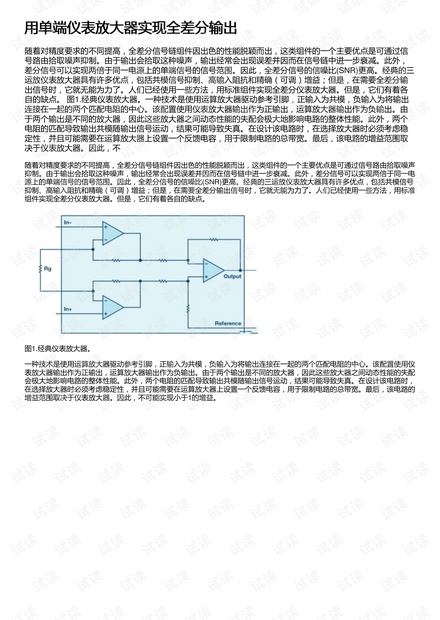

用单端仪表放大器实现全差分输出

随着对精度要求的不同提高，全差分信号链组件因出色的性能脱颖而出，这类组件的一个主要优点是可通过信号路由拾取噪声抑制。由于输出会拾取这种噪声，输出经常会出现误差并因而在信号链中进一步衰减。此外，差分信号可以实现两倍于同一电源上的单端信号的信号范围。因此，全差分信号的信噪比(SNR)更高。经典的三运放仪表放大器具有许多优点，包括共模信号抑制、高输入阻抗和精确（可调）增益；但是，在需要全差分输出信号时，它就无能为力了。人们已经使用一些方法，用标准组件实现全差分仪表放大器。但是，它们有着各自的缺点。 图1.经典仪表放大器。一种技术是使用运算放大器驱动参考引脚，正输入为共模，负输入为将输出连接在一起的两个匹配电阻的中心。该配置使用仪表放大器输出作为正输出，运算放大器输出作为负输出。由于两个输出是不同的放大器，因此这些放大器之间动态性能的失配会极大地影响电路的整体性能。此外，两个电阻的匹配导致输出共模随输出信号运动，结果可能导致失真。在设计该电路时，在选择放大器时必须考虑稳定性，并且可能需要在运算放大器上设置一个反馈电容，用于限制电路的总带宽。最后，该电路的增益范围取决于仪表放大器。因此，不
