低频纹波、高频纹波、环路纹波、共模噪声、谐振噪声

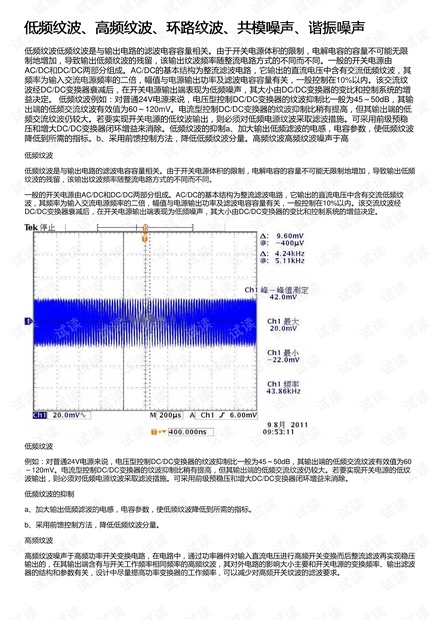

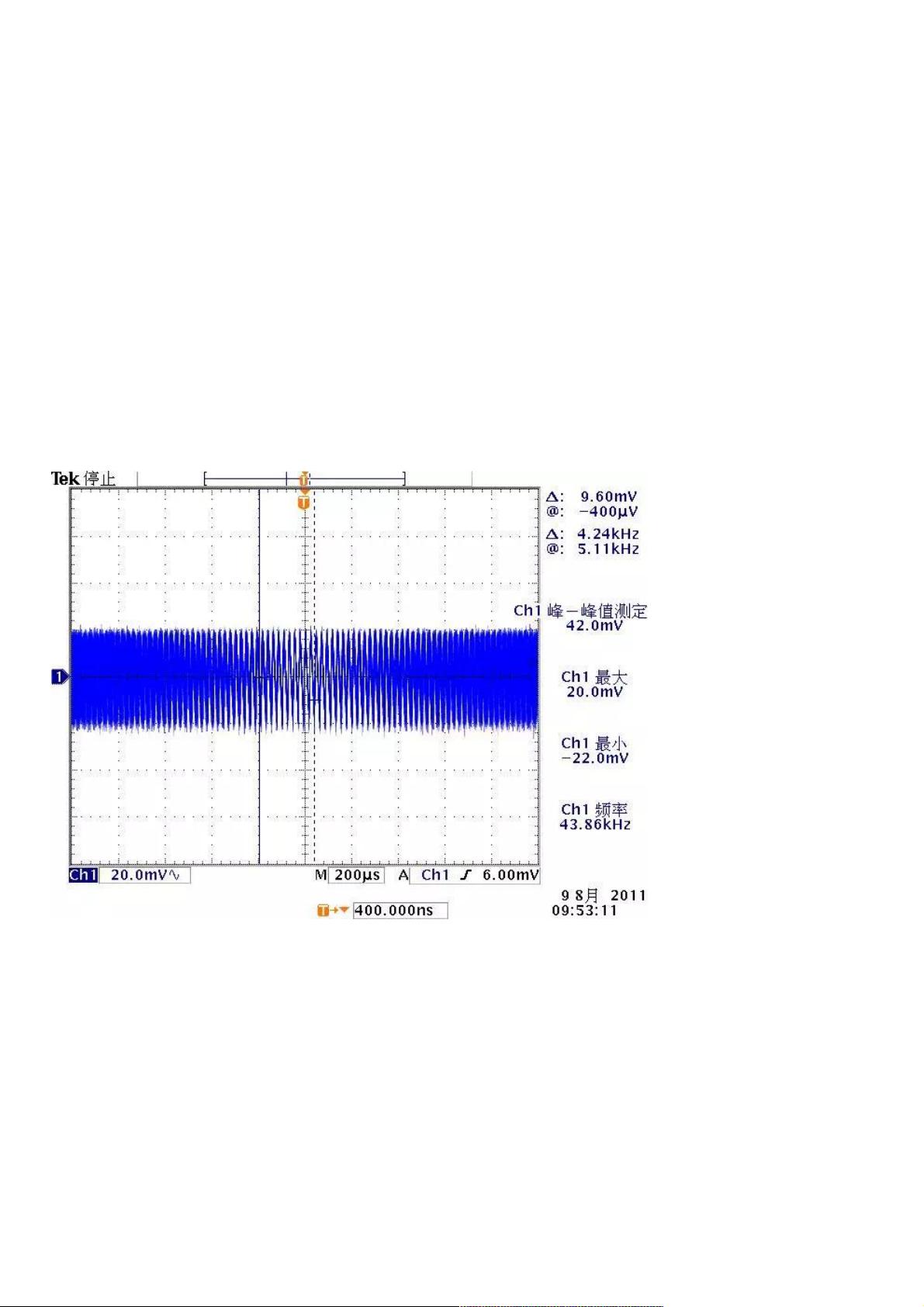

低频纹波低频纹波是与输出电路的滤波电容容量相关。由于开关电源体积的限制，电解电容的容量不可能无限制地增加，导致输出低频纹波的残留，该输出纹波频率随整流电路方式的不同而不同。一般的开关电源由AC/DC和DC/DC两部分组成。AC/DC的基本结构为整流滤波电路，它输出的直流电压中含有交流低频纹波，其频率为输入交流电源频率的二倍，幅值与电源输出功率及滤波电容容量有关，一般控制在10%以内。该交流纹波经DC/DC变换器衰减后，在开关电源输出端表现为低频噪声，其大小由DC/DC变换器的变比和控制系统的增益决定。 低频纹波例如：对普通24V电源来说，电压型控制DC/DC变换器的纹波抑制比一般为45～50dB，其输出端的低频交流纹波有效值为60～120mV。电流型控制DC/DC变换器的纹波抑制比稍有提高，但其输出端的低频交流纹波仍较大。若要实现开关电源的低纹波输出，则必须对低频电源纹波采取滤波措施。可采用前级预稳压和增大DC/DC变换器闭环增益来消除。低频纹波的抑制a、加大输出低频滤波的电感，电容参数，使低频纹波降低到所需的指标。b、采用前馈控制方法，降低低频纹波分量。高频纹波高频纹波噪声于高
