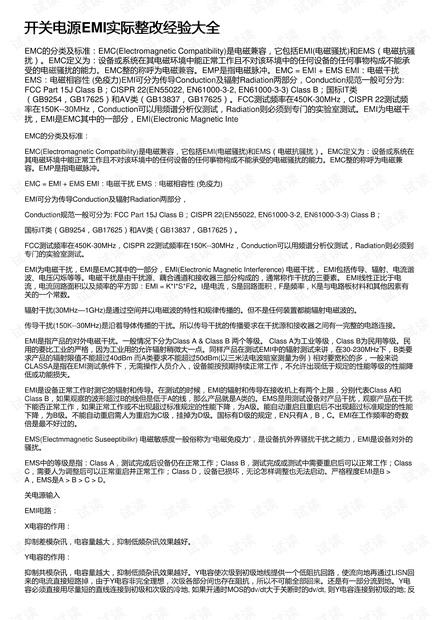

EMC的分类及标准：
EMC(Electromagnetic Compatibility)是电磁兼容，它包括EMI(电磁骚扰)和EMS（电磁抗骚扰）。EMC定义为：设备或系统在
其电磁环境中能正常工作且不对该环境中的任何设备的任何事物构成不能承受的电磁骚扰的能力。EMC整的称呼为电磁兼
容。EMP是指电磁脉冲。
EMC = EMI + EMS EMI：电磁干扰 EMS：电磁相容性 (免疫力)
EMI可分为传导Conduction及辐射Radiation两部分，
Conduction规范一般可分为: FCC Part 15J Class B；CISPR 22(EN55022, EN61000-3-2, EN61000-3-3) Class B；
国标IT类（GB9254，GB17625）和AV类（GB13837，GB17625）。
FCC测试频率在450K-30MHz，CISPR 22测试频率在150K--30MHz，Conduction可以用频谱分析仪测试，Radiation则必须到
专门的实验室测试。
EMI为电磁干扰，EMI是EMC其中的一部分，EMI(Electronic Magnetic Interference) 电磁干扰， EMI包括传导、辐射、电流谐
波、电压闪烁等等。电磁干扰是由干扰源、藕合通道和接收器三部分构成的，通常称作干扰的三要素。 EMI线性正比于电
流，电流回路面积以及频率的平方即：EMI = K*I*S*F2。I是电流，S是回路面积，F是频率，K是与电路板材料和其他因素有
关的一个常数。
辐射干扰(30MHz—1GHz)是通过空间并以电磁波的特性和规律传播的。但不是任何装置都能辐射电磁波的。
传导干扰(150K--30MHz)是沿着导体传播的干扰。所以传导干扰的传播要求在干扰源和接收器之间有一完整的电路连接。
EMI是指产品的对外电磁干扰。一般情况下分为Class A & Class B 两个等级。 Class A为工业等级，Class B为民用等级。民
用的要比工业的严格，因为工业用的允许辐射稍微大一点。同样产品在测试EMI中的辐射测试来讲，在30-230MHz下，B类要
求产品的辐射限值不能超过40dBm 而A类要求不能超过50dBm(以三米法电波暗室测量为例）相对要宽松的多，一般来说
CLASSA是指在EMI测试条件下，无需操作人员介入，设备能按预期持续正常工作，不允许出现低于规定的性能等级的性能降
低或功能损失。
EMI是设备正常工作时测它的辐射和传导。在测试的时候，EMI的辐射和传导在接收机上有两个上限，分别代表Class A和
Class B，如果观察的波形超过B的线但是低于A的线，那么产品就是A类的。EMS是用测试设备对产品干扰，观察产品在干扰
下能否正常工作，如果正常工作或不出现超过标准规定的性能下降，为A级。能自动重启且重启后不出现超过标准规定的性能
下降，为B级。不能自动重启需人为重启为C级，挂掉为D级。国标有D级的规定，EN只有A，B，C。EMI在工作频率的奇数
倍是最不好过的。
EMS(Electmmagnetic Suseeptibilkr) 电磁敏感度一般俗称为“电磁免疫力”，是设备抗外界骚扰干扰之能力，EMI是设备对外的
骚扰。
EMS中的等级是指：Class A，测试完成后设备仍在正常工作；Class B，测试完成或测试中需要重启后可以正常工作；Class
C，需要人为调整后可以正常重启并正常工作；Class D，设备已损坏，无论怎样调整也无法启动。严格程度EMI是B >
A，EMS是A > B > C > D。
关电源输入
EMI电路：
X电容的作用：
抑制差模杂讯，电容量越大，抑制低频杂讯效果越好。
Y电容的作用：
抑制共模杂讯，电容量越大，抑制低频杂讯效果越好。Y电容使次级到初级地线提供一个低阻抗回路，使流向地再通过LISN回
来的电流直接短路掉，由于Y电容非完全理想，次级各部分间也存在阻抗，所以不可能全部回来。还是有一部分流到地。Y电
容必须直接用尽量短的直线连接到初级和次级的冷地, 如果开通时MOS的dv/dt大于关断时的dv/dt, 则Y电容连接到初级的地; 反
