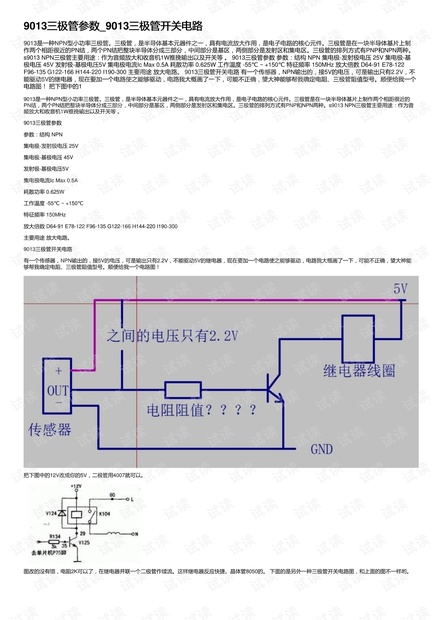

9013三极管参数_9013三极管开关电路

9013是一种NPN型小功率三极管。三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区。三极管的排列方式有PNP和NPN两种。s9013 NPN三极管主要用途：作为音频放大和收音机1W推挽输出以及开关等 。 9013三极管参数 参数：结构 NPN 集电极-发射极电压 25V 集电极-基极电压 45V 发射极-基极电压5V 集电极电流Ic Max 0.5A 耗散功率 0.625W 工作温度 -55℃ ~ +150℃ 特征频率 150MHz 放大倍数 D64-91 E78-122 F96-135 G122-166 H144-220 I190-300 主要用途 放大电路。 9013三极管开关电路 有一个传感器，NPN输出的，接5V的电压，可是输出只有2.2V，不能驱动5V的继电器，现在要加一个电路使之能够驱动，电路我大概画了一下，可能不正确，望大神能够帮我确定电阻、三极管阻值型号。顺便给我一个电路图！ 把下图中的1
