三极管如何实现电子开关的原理

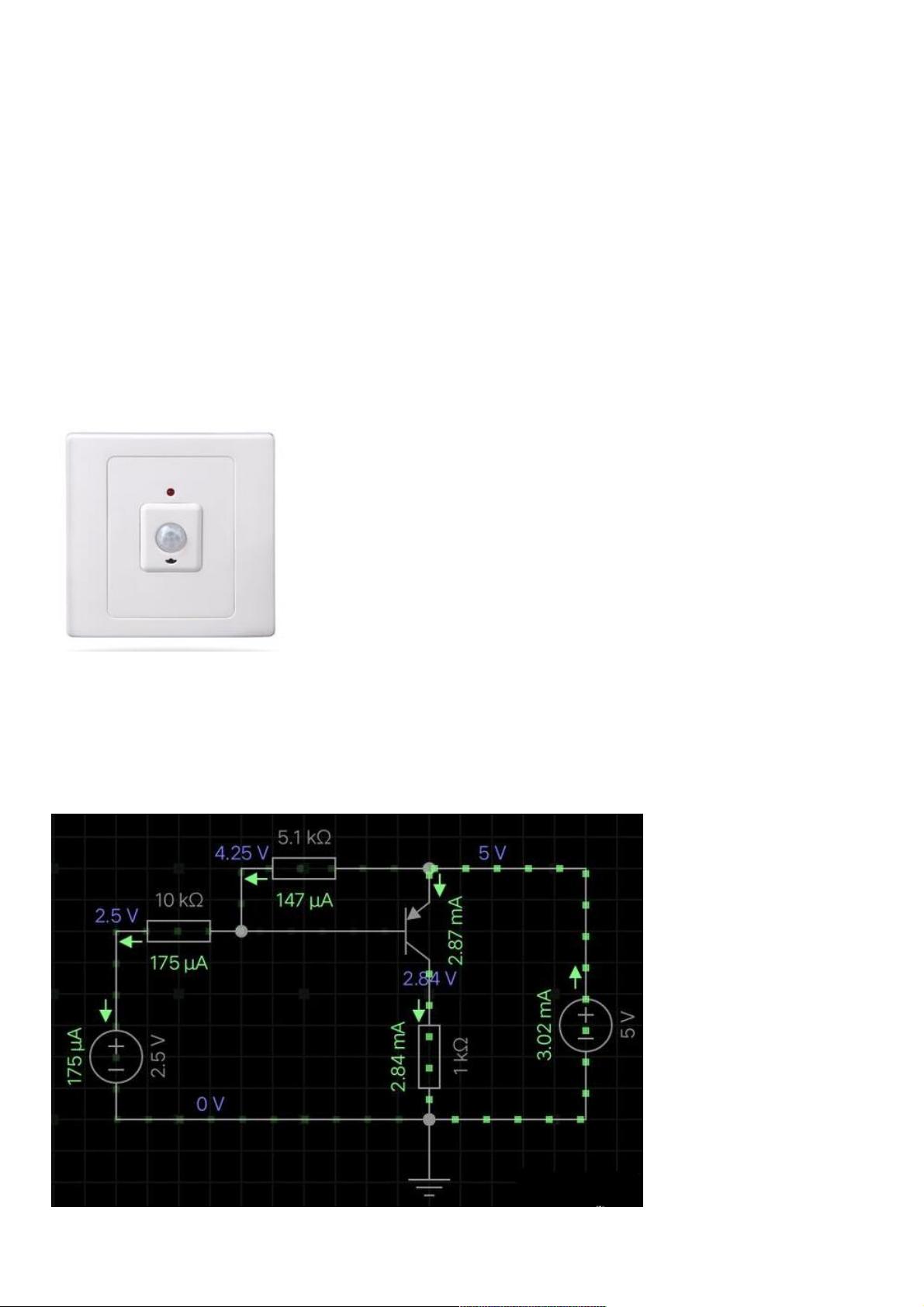

电子开关 电子开关是指利用电子电路以及电力电子器件实现电路通断的运行单元，至少包括一个可控的电子驱动器件，如晶闸管、晶体管、场效应管、可控硅、继电器等。但在实际使用过程中，电子开关主要是指触摸开关、感应开关、声控开关、无线开关等墙壁开关。 三极管如何实现电子开关的原理 三极管开关功能——闭合 三极管工作在放大区时，集电极电流正比与基极电流，两者的比值是该三极管的电流放大倍数。也就是说，当基极电流一定时，该三极管的最大集电极电流就是放大倍数乘基极电流。 下面通过电路仿真来直观的说明，我以前对NPN型三极管有过类似的介绍，这里我就以PNP三极管来说明。 上图中输入电压时2.5V，三极管发射极电压5V，一般基极有电流时，发射极与基极间压降是0.7V左右，这里是0.75V。所以基极电流为175uA-147uA=28uA，三极管的电流放大倍数是100，所以集电极电流为2.8mA左右（这里是2.84mA），该电流在1K负载电阻上产生2.84V压降，即三极管发射极-集电极间压降为2.16V，三极管工作在放大区。 上图我将负载电阻该为0.5K，三极管集电极电流还是2.84mA
