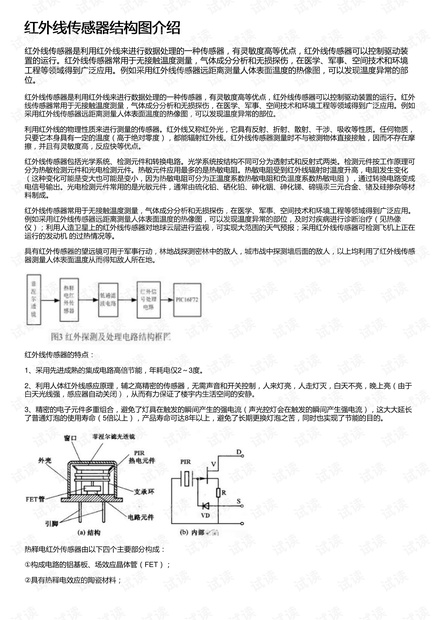

红外线传感器结构图介绍红外线传感器结构图介绍
红外线传感器是利用红外线来进行数据处理的一种传感器，有灵敏度高等优点，红外线传感器可以控制驱动装
置的运行。红外线传感器常用于无接触温度测量，气体成分分析和无损探伤，在医学、军事、空间技术和环境
工程等领域得到广泛应用。例如采用红外线传感器远距离测量人体表面温度的热像图，可以发现温度异常的部
位。
红外线传感器是利用红外线来进行数据处理的一种传感器，有灵敏度高等优点，红外线传感器可以控制驱动装置的运行。红外
线传感器常用于无接触温度测量，气体成分分析和无损探伤，在医学、军事、空间技术和环境工程等领域得到广泛应用。例如
采用红外线传感器远距离测量人体表面温度的热像图，可以发现温度异常的部位。
利用红外线的物理性质来进行测量的传感器。红外线又称红外光，它具有反射、折射、散射、干涉、吸收等性质。任何物质，
只要它本身具有一定的温度（高于绝对零度），都能辐射红外线。红外线传感器测量时不与被测物体直接接触，因而不存在摩
擦，并且有灵敏度高，反应快等优点。
红外线传感器包括光学系统、检测元件和转换电路。光学系统按结构不同可分为透射式和反射式两类。检测元件按工作原理可
分为热敏检测元件和光电检测元件。热敏元件应用最多的是热敏电阻。热敏电阻受到红外线辐射时温度升高，电阻发生变化
（这种变化可能是变大也可能是变小，因为热敏电阻可分为正温度系数热敏电阻和负温度系数热敏电阻），通过转换电路变成
电信号输出。光电检测元件常用的是光敏元件，通常由硫化铅、硒化铅、砷化铟、砷化锑、碲镉汞三元合金、锗及硅掺杂等材
料制成。
红外线传感器常用于无接触温度测量，气体成分分析和无损探伤，在医学、军事、空间技术和环境工程等领域得到广泛应用。
例如采用红外线传感器远距离测量人体表面温度的热像图，可以发现温度异常的部位，及时对疾病进行诊断治疗（见热像
仪）；利用人造卫星上的红外线传感器对地球云层进行监视，可实现大范围的天气预报；采用红外线传感器可检测飞机上正在
运行的发动机 的过热情况等。
具有红外传感器的望远镜可用于军事行动，林地战探测密林中的敌人，城市战中探测墙后面的敌人，以上均利用了红外线传感
器测量人体表面温度从而得知敌人所在地。
红外线传感器的特点：
1、采用先进成熟的集成电路高倍节能，年耗电仅2～3度。
2、利用人体红外线感应原理，辅之高精密的传感器，无需声音和开关控制，人来灯亮，人走灯灭，白天不亮，晚上亮（由于
白天光线强，感应器自动关闭），从而有力保证了楼宇内生活空间的安静。
3、精密的电子元件多重组合，避免了灯具在触发的瞬间产生的强电流（声光控灯会在触发的瞬间产生强电流），这大大延长
了普通灯泡的使用寿命（5倍以上），产品寿命可达8年以上，避免了长期更换灯泡之苦，同时也实现了节能的目的。
热释电红外传感器由以下四个主要部分构成：
①构成电路的铝基板、场效应晶体管（FET）；
②具有热释电效应的陶瓷材料；
