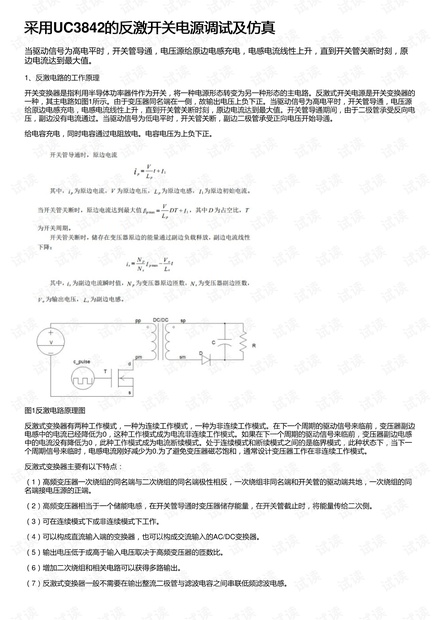

采用采用UC3842的反激开关电源调试及仿真的反激开关电源调试及仿真
当驱动信号为高电平时，开关管导通，电压源给原边电感充电，电感电流线性上升，直到开关管关断时刻，原
边电流达到最大值。
1、反激电路的工作原理
开关变换器是指利用半导体功率器件作为开关，将一种电源形态转变为另一种形态的主电路。反激式开关电源是开关变换器的
一种，其主电路如图1所示。由于变压器同名端在一侧，故输出电压上负下正。当驱动信号为高电平时，开关管导通，电压源
给原边电感充电，电感电流线性上升，直到开关管关断时刻，原边电流达到最大值。开关管导通期间，由于二极管承受反向电
压，副边没有电流通过。当驱动信号为低电平时，开关管关断，副边二极管承受正向电压开始导通。
给电容充电，同时电容通过电阻放电。电容电压为上负下正。

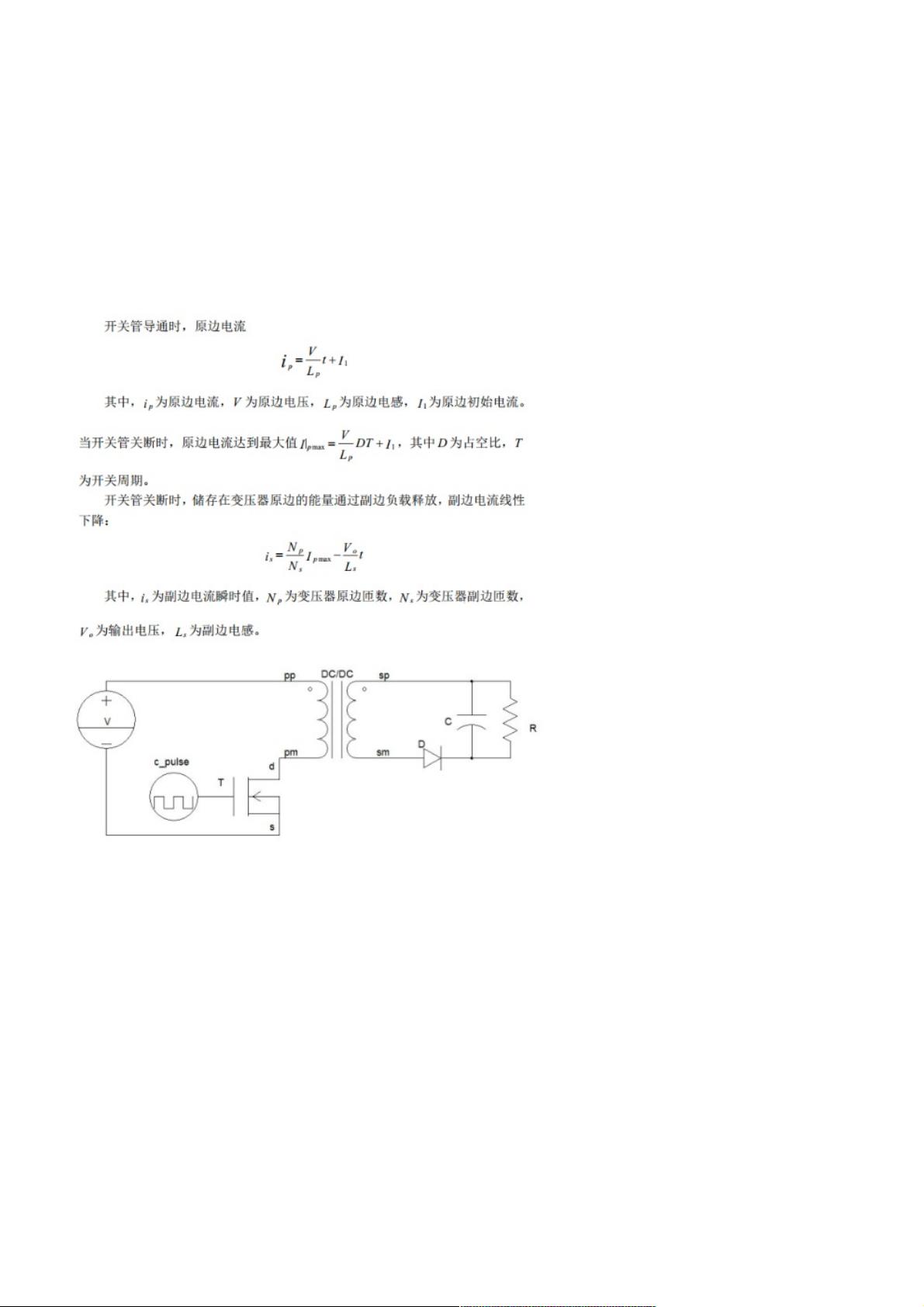

图1反激电路原理图
反激式变换器有两种工作模式，一种为连续工作模式，一种为非连续工作模式。在下一个周期的驱动信号来临前，变压器副边
电感中的电流已经降低为0，这种工作模式成为电流非连续工作模式。如果在下一个周期的驱动信号来临前，变压器副边电感
中的电流没有降低为0，此种工作模式成为电流断续模式。处于连续模式和断续模式之间的是临界模式，此种状态下，当下一
个周期信号来临时，电感电流刚好减少为0.为了避免变压器磁芯饱和，通常设计变压器工作在非连续工作模式。
反激式变换器主要有以下特点：
（1）高频变压器一次绕组的同名端与二次绕组的同名端极性相反，一次绕组非同名端和开关管的驱动端共地，一次绕组的同
名端接电压源的正端。
（2）高频变压器相当于一个储能电感，在开关管导通时变压器储存能量，在开关管截止时，将能量传给二次侧。
（3）可在连续模式下或非连续模式下工作。
（4）可以构成直流输入端的变换器，也可以构成交流输入的AC/DC变换器。
（5）输出电压低于或高于输入电压取决于高频变压器的匝数比。
（6）增加二次绕组和相关电路可以获得多路输出。
（7）反激式变换器一般不需要在输出整流二极管与滤波电容之间串联低频滤波电感。
