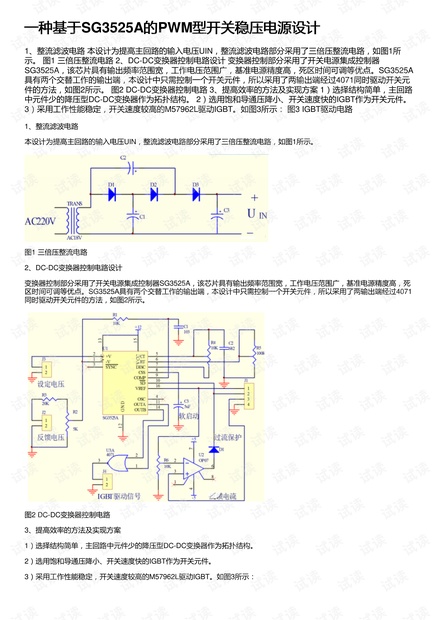

1、整流滤波电路
本设计为提高主回路的输入电压UIN，整流滤波电路部分采用了三倍压整流电路，如图1所示。

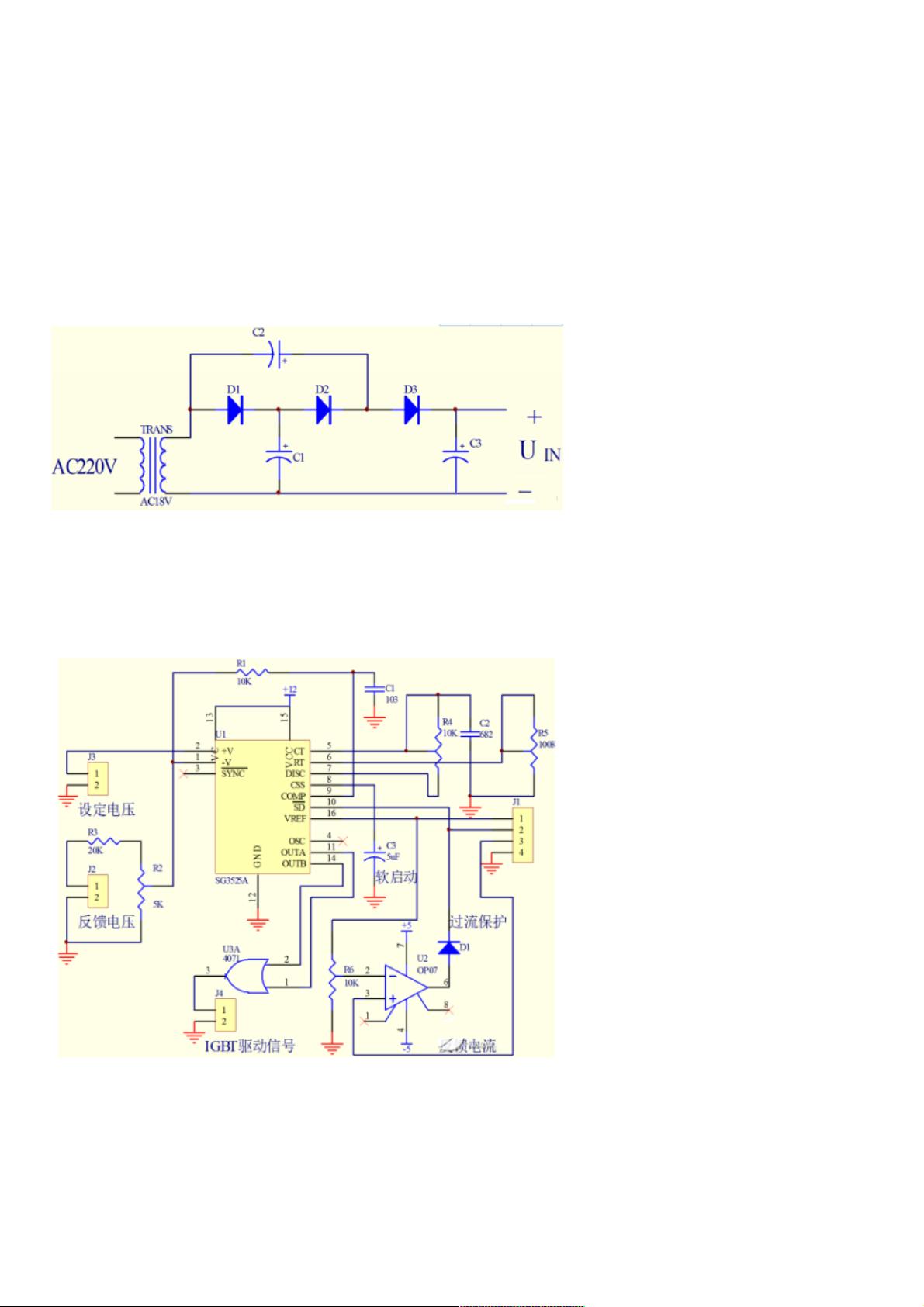

图1 三倍压整流电路
2、DC-DC变换器控制电路设计
变换器控制部分采用了开关电源集成控制器SG3525A，该芯片具有输出频率范围宽，工作电压范围广，基准电源精度高，死
区时间可调等优点。SG3525A具有两个交替工作的输出端，本设计中只需控制一个开关元件，所以采用了两输出端经过4071
同时驱动开关元件的方法，如图2所示。
图2 DC-DC变换器控制电路
3、提高效率的方法及实现方案
1）选择结构简单，主回路中元件少的降压型DC-DC变换器作为拓扑结构。
2）选用饱和导通压降小、开关速度快的IGBT作为开关元件。
3）采用工作性能稳定，开关速度较高的M57962L驱动IGBT。如图3所示：
