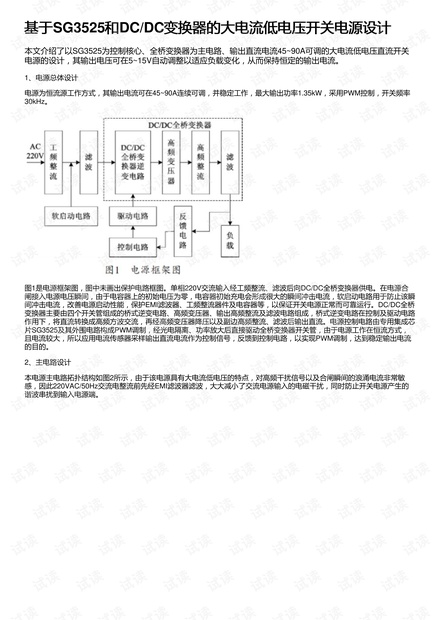

基于基于SG3525和和DC/DC变换器的大电流低电压开关电源设计变换器的大电流低电压开关电源设计
本文介绍了以SG3525为控制核心、全桥变换器为主电路、输出直流电流45~90A可调的大电流低电压直流开关
电源的设计,其输出电压可在5~15V自动调整以适应负载变化,从而保持恒定的输出电流。
1、电源总体设计
电源为恒流源工作方式,其输出电流可在45~90A连续可调,并稳定工作,最大输出功率1.35kW,采用PWM控制,开关频率
30kHz。

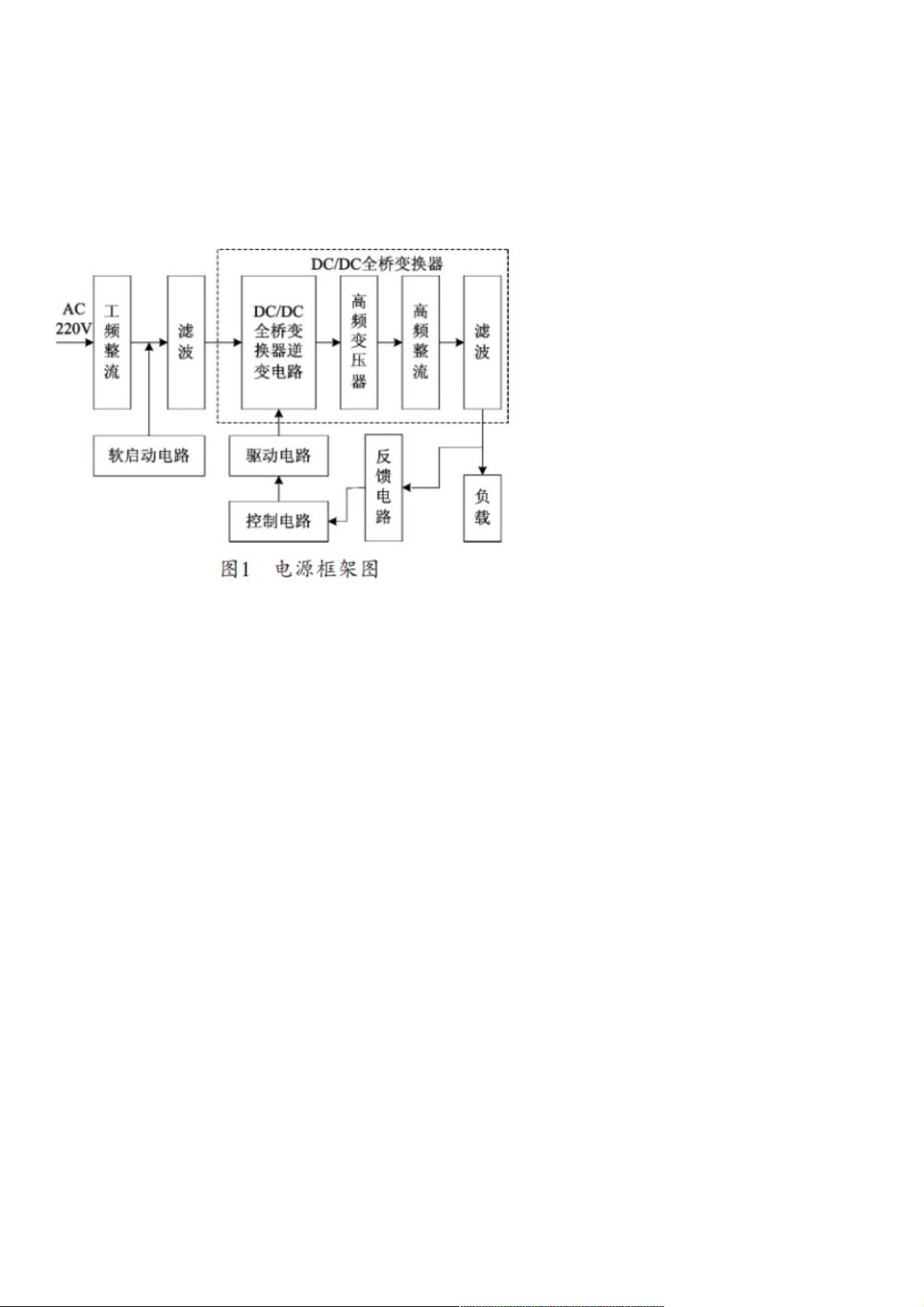

图1是电源框架图,图中未画出保护电路框图。单相220V交流输入经工频整流、滤波后向DC/DC全桥变换器供电。在电源合
闸接入电源电压瞬间,由于电容器上的初始电压为零,电容器初始充电会形成很大的瞬间冲击电流,软启动电路用于防止该瞬
间冲击电流,改善电源启动性能,保护EMI滤波器、工频整流器件及电容器等,以保证开关电源正常而可靠运行。DC/DC全桥
变换器主要由四个开关管组成的桥式逆变电路、高频变压器、输出高频整流及滤波电路组成,桥式逆变电路在控制及驱动电路
作用下,将直流转换成高频方波交流,再经高频变压器降压以及副边高频整流、滤波后输出直流。电源控制电路由专用集成芯
片SG3525及其外围电路构成PWM调制,经光电隔离、功率放大后直接驱动全桥变换器开关管,由于电源工作在恒流方式,
且电流较大,所以应用电流传感器采样输出直流电流作为控制信号,反馈到控制电路,以实现PWM调制,达到稳定输出电流
的目的。
2、主电路设计
本电源主电路拓扑结构如图2所示,由于该电源具有大电流低电压的特点,对高频干扰信号以及合闸瞬间的浪涌电流非常敏
感,因此220VAC/50Hz交流电整流前先经EMI滤波器滤波,大大减小了交流电源输入的电磁干扰,同时防止开关电源产生的
谐波串扰到输入电源端。
