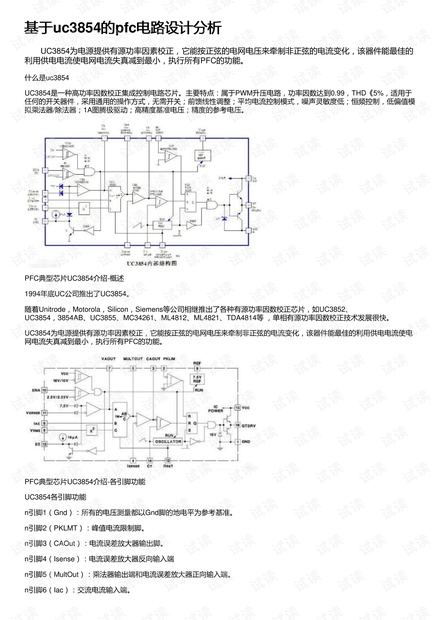

基于基于uc3854的的pfc电路设计分析电路设计分析
UC3854为电源提供有源功率因素校正，它能按正弦的电网电压来牵制非正弦的电流变化，该器件能最佳的
利用供电电流使电网电流失真减到最小，执行所有PFC的功能。
什么是uc3854
UC3854是一种高功率因数校正集成控制电路芯片。主要特点：属于PWM升压电路，功率因数达到0.99，THD《5%，适用于
任何的开关器件，采用通用的操作方式，无需开关；前馈线性调整；平均电流控制模式，噪声灵敏度低；恒频控制，低偏值模
拟乘法器/除法器；1A图腾极驱动；高精度基准电压；精度的参考电压。

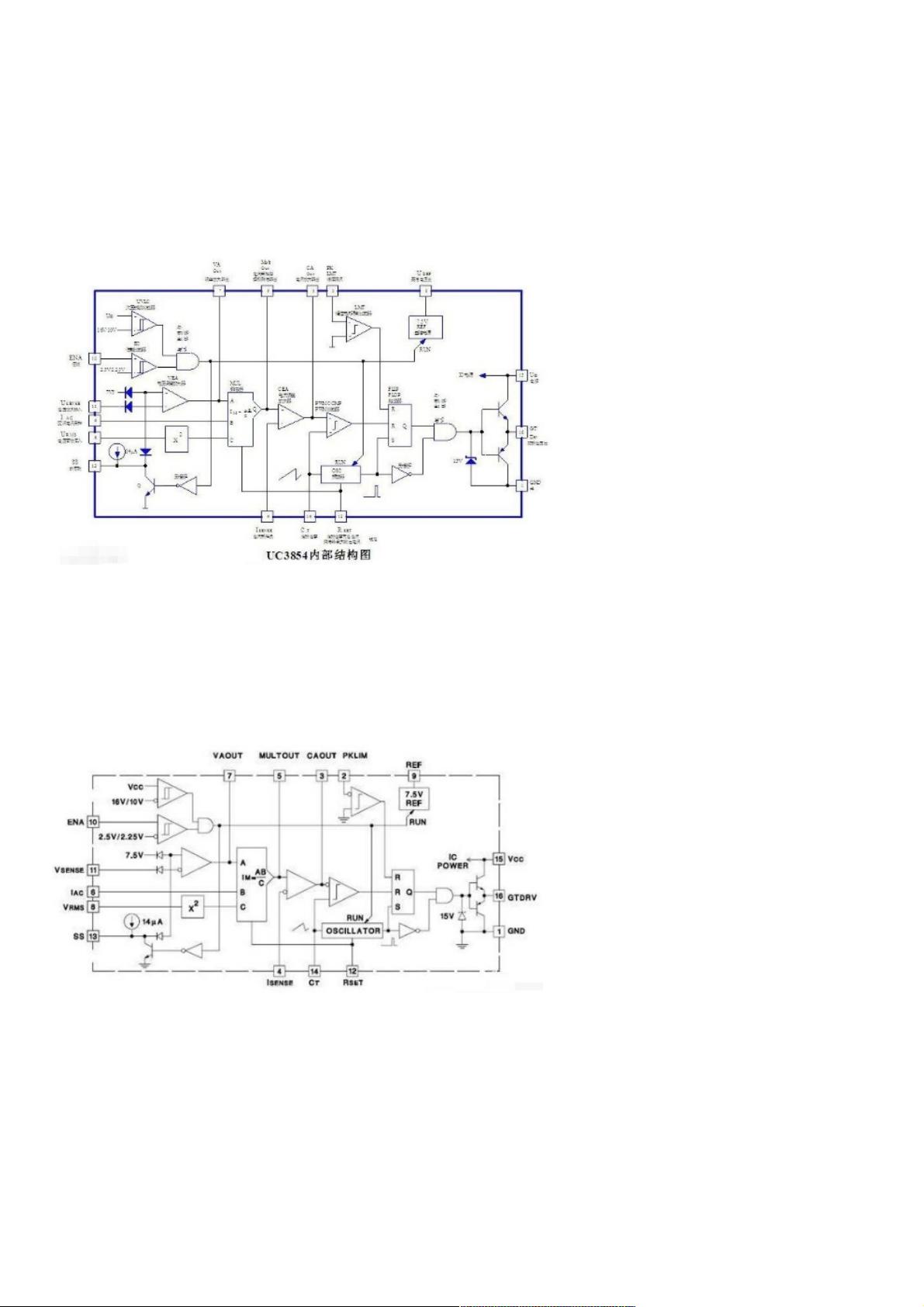

PFC典型芯片UC3854介绍-概述
1994年底UC公司推出了UC3854。
随着Unitrode，Motorola，Silicon，Siemens等公司相继推出了各种有源功率因数校正芯片，如UC3852、
UC3854，3854AB、UC3855、MC34261、ML4812、ML4821、TDA4814等 ，单相有源功率因数校正技术发展很快。
UC3854为电源提供有源功率因素校正，它能按正弦的电网电压来牵制非正弦的电流变化，该器件能最佳的利用供电电流使电
网电流失真减到最小，执行所有PFC的功能。
PFC典型芯片UC3854介绍-各引脚功能
UC3854各引脚功能
n引脚1（Gnd）：所有的电压测量都以Gnd脚的地电平为参考基准。
n引脚2（PKLMT）：峰值电流限制脚。
n引脚3（CAOut）：电流误差放大器输出脚。
n引脚4（Isense）：电流误差放大器反向输入端
n引脚5（MultOut）：乘法器输出端和电流误差放大器正向输入端。
n引脚6（Iac）：交流电流输入端。
