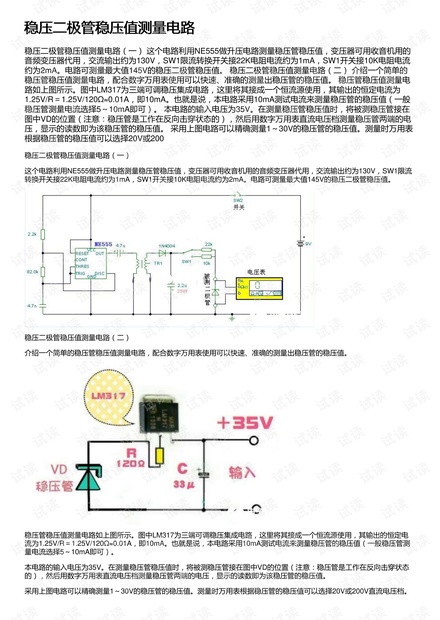

稳压二极管稳压值测量电路稳压二极管稳压值测量电路
稳压二极管稳压值测量电路(一) 这个电路利用NE555做升压电路测量稳压管稳压值,变压器可用收音机用的
音频变压器代用,交流输出约为130V,SW1限流转换开关接22K电阻电流约为1mA,SW1开关接10K电阻电流
约为2mA。电路可测量最大值145V的稳压二极管稳压值。 稳压二极管稳压值测量电路(二) 介绍一个简单的
稳压管稳压值测量电路,配合数字万用表使用可以快速、准确的测量出稳压管的稳压值。 稳压管稳压值测量电
路如上图所示。图中LM317为三端可调稳压集成电路,这里将其接成一个恒流源使用,其输出的恒定电流为
1.25V/R=1.25V/120Ω≈0.01A,即10mA。也就是说,本电路采用10mA测试电流来测量稳压管的稳压值(一般
稳压管测量电流选择5~10mA即可)。 本电路的输入电压为35V。在测量稳压管稳压值时,将被测稳压管接在
图中VD的位置(注意:稳压管是工作在反向击穿状态的),然后用数字万用表直流电压档测量稳压管两端的电
压,显示的读数即为该稳压管的稳压值。 采用上图电路可以精确测量1~30V的稳压管的稳压值。测量时万用表
根据稳压管的稳压值可以选择20V或200
稳压二极管稳压值测量电路(一)
这个电路利用NE555做升压电路测量稳压管稳压值,变压器可用收音机用的音频变压器代用,交流输出约为130V,SW1限流
转换开关接22K电阻电流约为1mA,SW1开关接10K电阻电流约为2mA。电路可测量最大值145V的稳压二极管稳压值。
稳压二极管稳压值测量电路(二)
介绍一个简单的稳压管稳压值测量电路,配合数字万用表使用可以快速、准确的测量出稳压管的稳压值。
稳压管稳压值测量电路如上图所示。图中LM317为三端可调稳压集成电路,这里将其接成一个恒流源使用,其输出的恒定电
流为1.25V/R=1.25V/120Ω≈0.01A,即10mA。也就是说,本电路采用10mA测试电流来测量稳压管的稳压值(一般稳压管测
量电流选择5~10mA即可)。
本电路的输入电压为35V。在测量稳压管稳压值时,将被测稳压管接在图中VD的位置(注意:稳压管是工作在反向击穿状态
的),然后用数字万用表直流电压档测量稳压管两端的电压,显示的读数即为该稳压管的稳压值。
采用上图电路可以精确测量1~30V的稳压管的稳压值。测量时万用表根据稳压管的稳压值可以选择20V或200V直流电压档。
