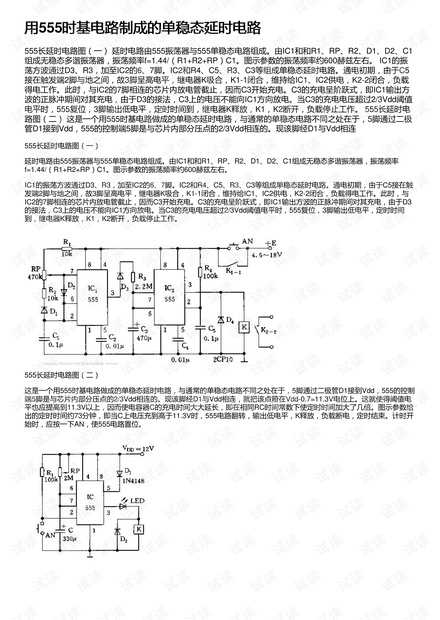

用用555时基电路制成的单稳态延时电路时基电路制成的单稳态延时电路
555长延时电路图（一） 延时电路由555振荡器与555单稳态电路组成。由IC1和和R1、RP、R2、D1、D2、C1
组成无稳态多谐振荡器，振荡频率f=1.44/（R1+R2+RP）C1。图示参数的振荡频率约600赫兹左右。 IC1的振
荡方波通过D3、R3，加至IC2的6、7脚。IC2和R4、C5、R3、C3等组成单稳态延时电路。通电初期，由于C5
接在触发端2脚与地之间，故3脚呈高电平，继电器K吸合，K1-1闭合，维持给IC1、IC2供电，K2-2闭合，负载
得电工作。此时，与IC2的7脚相连的芯片内放电管截止，因而C3开始充电。C3的充电呈阶跃式，即IC1输出方
波的正脉冲期间对其充电，由于D3的接法，C3上的电压不能向IC1方向放电。当C3的充电电压超过2/3Vdd阈值
电平时，555复位，3脚输出低电平，定时时间到，继电器K释放，K1，K2断开，负载停止工作。 555长延时电
路图（二） 这是一个用555时基电路做成的单稳态延时电路，与通常的单稳态电路不同之处在于，5脚通过二极
管D1接到Vdd，555的控制端5脚是与芯片内部分压点的2/3Vdd相连的。现该脚经D1与Vdd相连

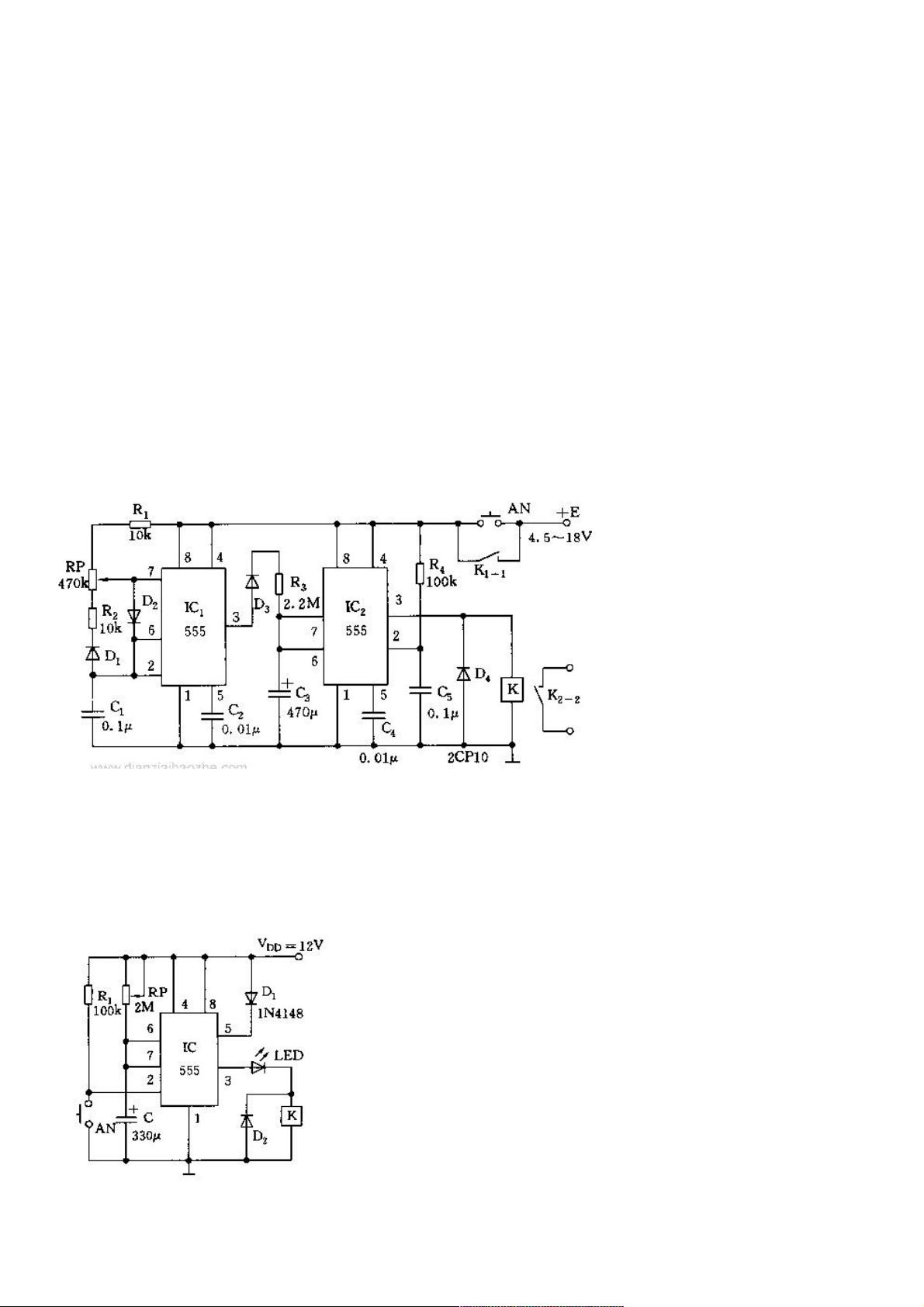

555长延时电路图（一）
延时电路由555振荡器与555单稳态电路组成。由IC1和和R1、RP、R2、D1、D2、C1组成无稳态多谐振荡器，振荡频率
f=1.44/（R1+R2+RP）C1。图示参数的振荡频率约600赫兹左右。
IC1的振荡方波通过D3、R3，加至IC2的6、7脚。IC2和R4、C5、R3、C3等组成单稳态延时电路。通电初期，由于C5接在触
发端2脚与地之间，故3脚呈高电平，继电器K吸合，K1-1闭合，维持给IC1、IC2供电，K2-2闭合，负载得电工作。此时，与
IC2的7脚相连的芯片内放电管截止，因而C3开始充电。C3的充电呈阶跃式，即IC1输出方波的正脉冲期间对其充电，由于D3
的接法，C3上的电压不能向IC1方向放电。当C3的充电电压超过2/3Vdd阈值电平时，555复位，3脚输出低电平，定时时间
到，继电器K释放，K1，K2断开，负载停止工作。
555长延时电路图（二）
这是一个用555时基电路做成的单稳态延时电路，与通常的单稳态电路不同之处在于，5脚通过二极管D1接到Vdd，555的控制
端5脚是与芯片内部分压点的2/3Vdd相连的。现该脚经D1与Vdd相连，就把该点箝在Vdd-0.7=11.3V电位上。这就使得阈值电
平也应提高到11.3V以上，因而使电容器C的充电时间大大延长，即在相同RC时间常数下使定时时间加大了几倍。图示参数给
出的定时时间约73分钟，即当C上电压充到高于11.3V时，555电路翻转，输出低电平，K释放，负载断电，定时结束。计时开
始时，应按一下AN，使555电路置位。
