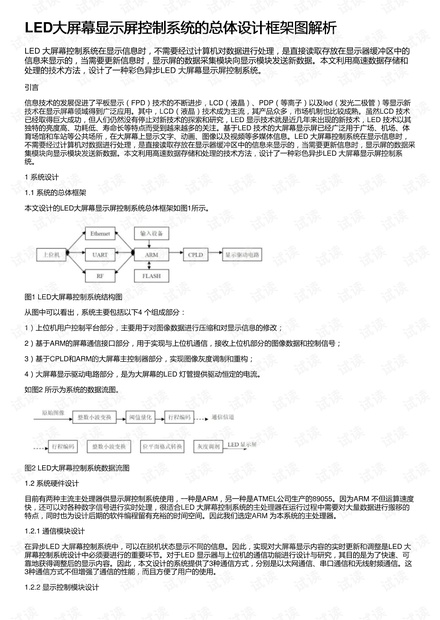

LED大屏幕显示屏控制系统的总体设计框架图解析大屏幕显示屏控制系统的总体设计框架图解析
LED 大屏幕控制系统在显示信息时，不需要经过计算机对数据进行处理，是直接读取存放在显示器缓冲区中的
信息来显示的，当需要更新信息时，显示屏的数据采集模块向显示模块发送新数据。本文利用高速数据存储和
处理的技术方法，设计了一种彩色异步LED 大屏幕显示屏控制系统。
引言
信息技术的发展促进了平板显示（FPD）技术的不断进步，LCD（液晶）、PDP（等离子）以及led（发光二极管）等显示新
技术在显示屏幕领域得到广泛应用。其中，LCD（液晶）技术成为主流，其产品众多，市场机制也比较成熟。虽然LCD 技术
已经取得巨大成功，但人们仍然没有停止对新技术的探索和研究，LED 显示技术就是近几年来出现的新技术，LED 技术以其
独特的亮度高、功耗低、寿命长等特点而受到越来越多的关注。基于LED 技术的大屏幕显示屏已经广泛用于广场、机场、体
育场馆和车站等公共场所，在大屏幕上显示文字、动画、图像以及视频等多媒体信息。LED 大屏幕控制系统在显示信息时，
不需要经过计算机对数据进行处理，是直接读取存放在显示器缓冲区中的信息来显示的，当需要更新信息时，显示屏的数据采
集模块向显示模块发送新数据。本文利用高速数据存储和处理的技术方法，设计了一种彩色异步LED 大屏幕显示屏控制系
统。
1 系统设计
1.1 系统的总体框架
本文设计的LED大屏幕显示屏控制系统总体框架如图1所示。

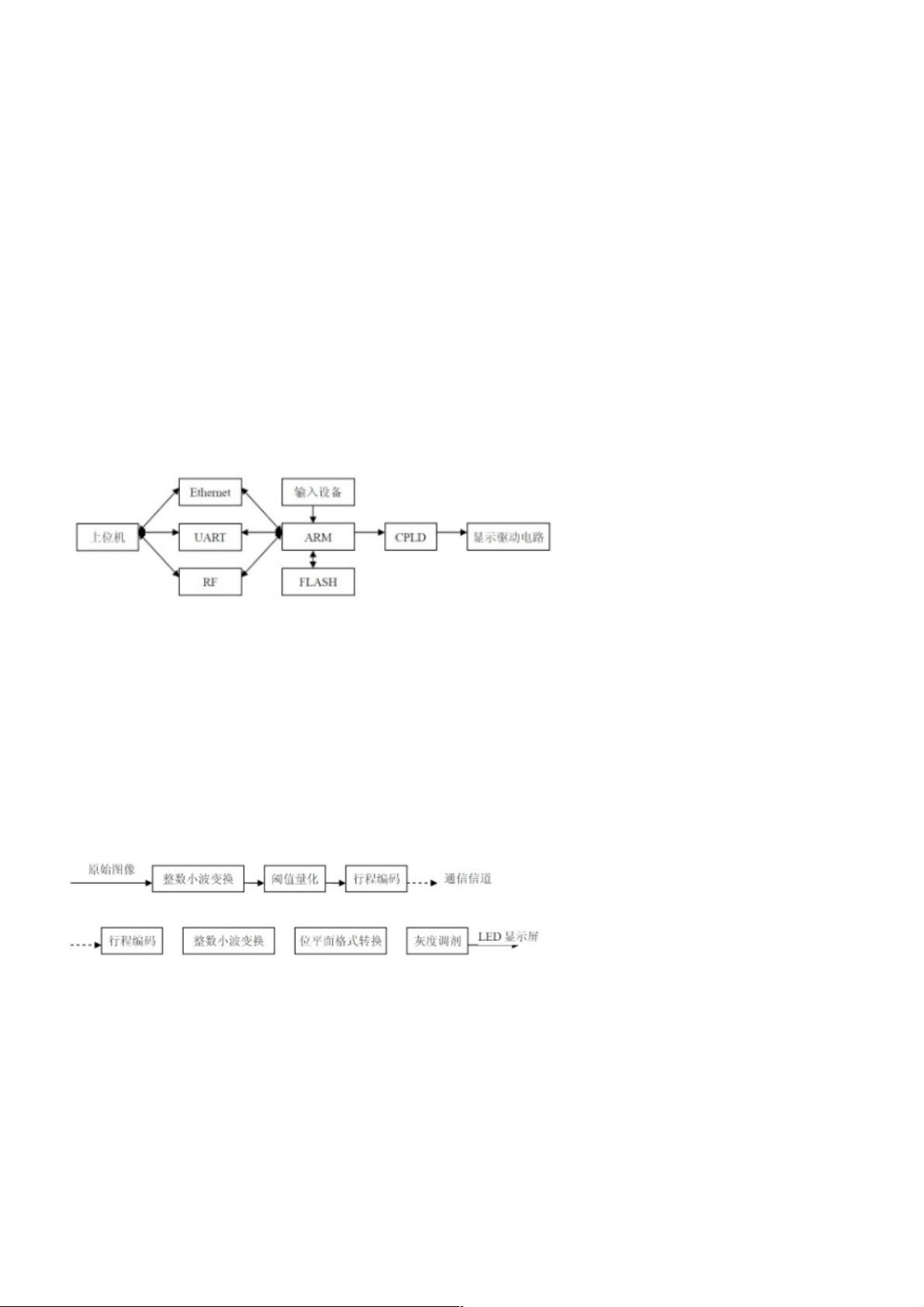

图1 LED大屏幕控制系统结构图
从图中可以看出，系统主要包括以下4 个组成部分：
1）上位机用户控制平台部分，主要用于对图像数据进行压缩和对显示信息的修改；
2）基于ARM的屏幕通信接口部分，用于实现与上位机通信，接收上位机部分的图像数据和控制信号；
3）基于CPLD和ARM的大屏幕主控制器部分，实现图像灰度调制和重构；
4）大屏幕显示驱动电路部分，是为大屏幕的LED 灯管提供驱动恒定的电流。
如图2 所示为系统的数据流图。
图2 LED大屏幕控制系统数据流图
1.2 系统硬件设计
目前有两种主流主处理器供显示屏控制系统使用，一种是ARM，另一种是ATMEL公司生产的89055。因为ARM 不但运算速度
快，还可以对各种数字信号进行实时处理，很适合LED 大屏幕控制系统的主处理器在运行过程中需要对大量数据进行搬移的
特点，同时也为设计后期的软件编程留有充裕的时间空间。因此我们选定ARM 为本系统的主处理器。
1.2.1 通信模块设计
在异步LED 大屏幕控制系统中，可以在脱机状态显示不同的信息。因此，实现对大屏幕显示内容的实时更新和调整是LED 大
屏幕控制系统设计中必须要进行的重要环节。对于LED 显示器与上位机的通信功能进行设计与研究，其目的是为了快速、可
靠地获得调整后的显示内容。因此，本文设计的系统提供了3种通信方式，分别是以太网通信、串口通信和无线射频通信。这
3种通信方式不但增强了通信的性能，而且方便了用户的使用。
1.2.2 显示控制模块设计
