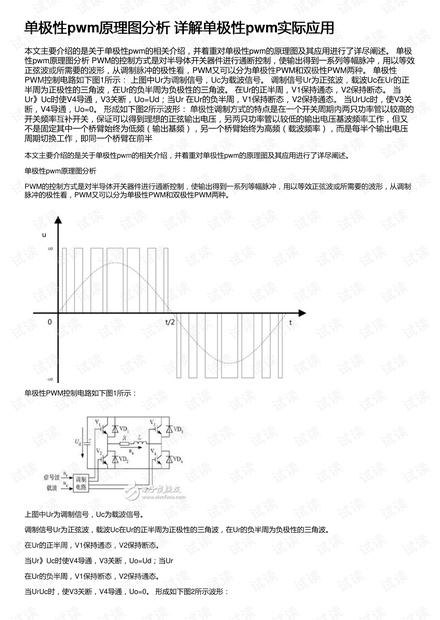

单极性pwm原理图分析 详解单极性pwm实际应用

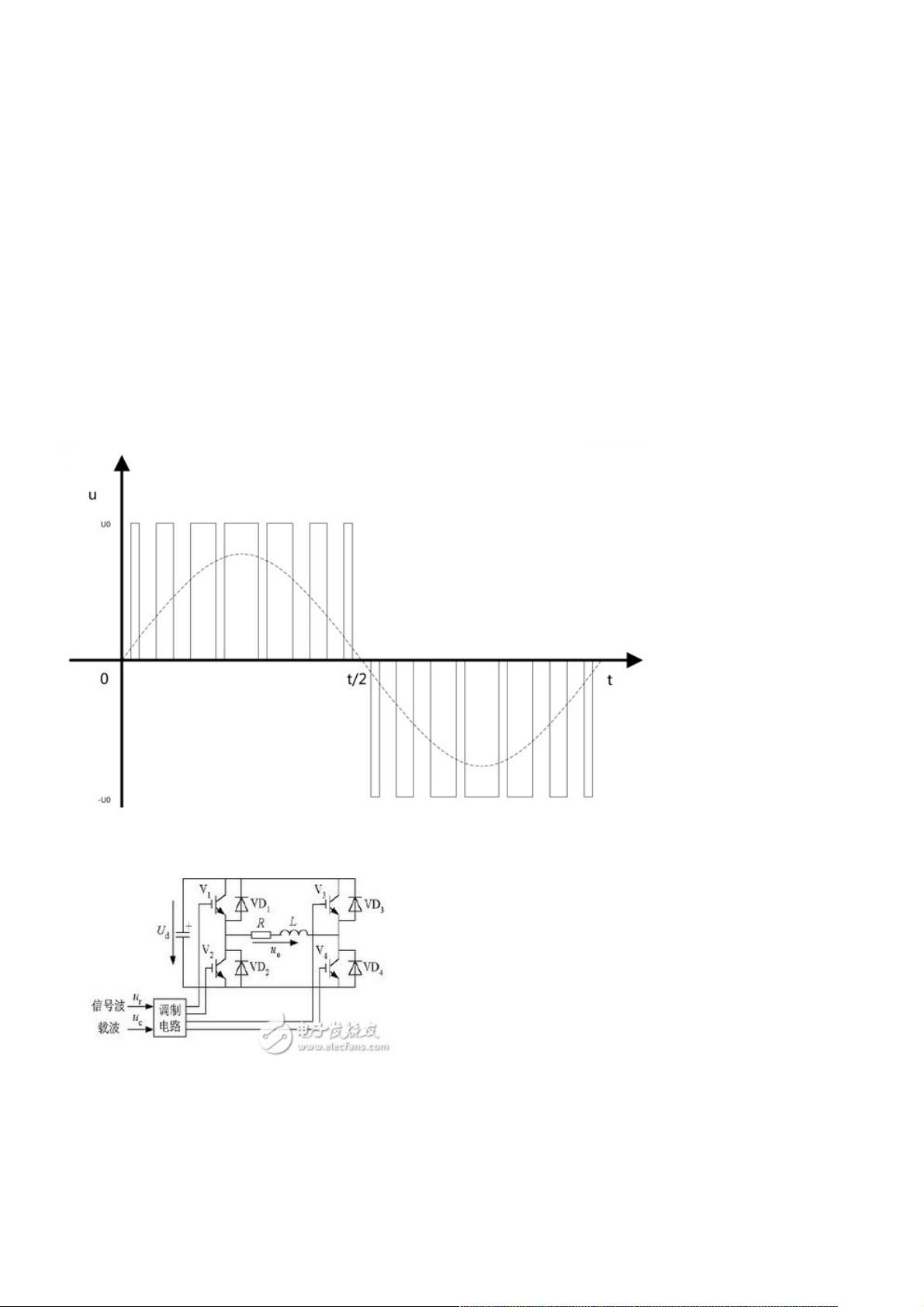

本文主要介绍的是关于单极性pwm的相关介绍，并着重对单极性pwm的原理图及其应用进行了详尽阐述。 单极性pwm原理图分析 PWM的控制方式是对半导体开关器件进行通断控制，使输出得到一系列等幅脉冲，用以等效正弦波或所需要的波形，从调制脉冲的极性看，PWM又可以分为单极性PWM和双极性PWM两种。 单极性PWM控制电路如下图1所示： 上图中Ur为调制信号，Uc为载波信号。 调制信号Ur为正弦波，载波Uc在Ur的正半周为正极性的三角波，在Ur的负半周为负极性的三角波。 在Ur的正半周，V1保持通态，V2保持断态。 当Ur》Uc时使V4导通，V3关断，Uo=Ud；当Ur 在Ur的负半周，V1保持断态，V2保持通态。 当UrUc时，使V3关断，V4导通，Uo=0。 形成如下图2所示波形： 单极性调制方式的特点是在一个开关周期内两只功率管以较高的开关频率互补开关，保证可以得到理想的正弦输出电压，另两只功率管以较低的输出电压基波频率工作，但又不是固定其中一个桥臂始终为低频（输出基频），另一个桥臂始终为高频（载波频率），而是每半个输出电压周期切换工作，即同一个桥臂在前半
