盘形凸轮轮廓曲
线的设计
根据选定的从动件运动规律和其它设计数据，画出
凸轮的轮廓曲线或计算出轮廓曲线的坐标值。
主要任
务
设计方法：图解法，解析法

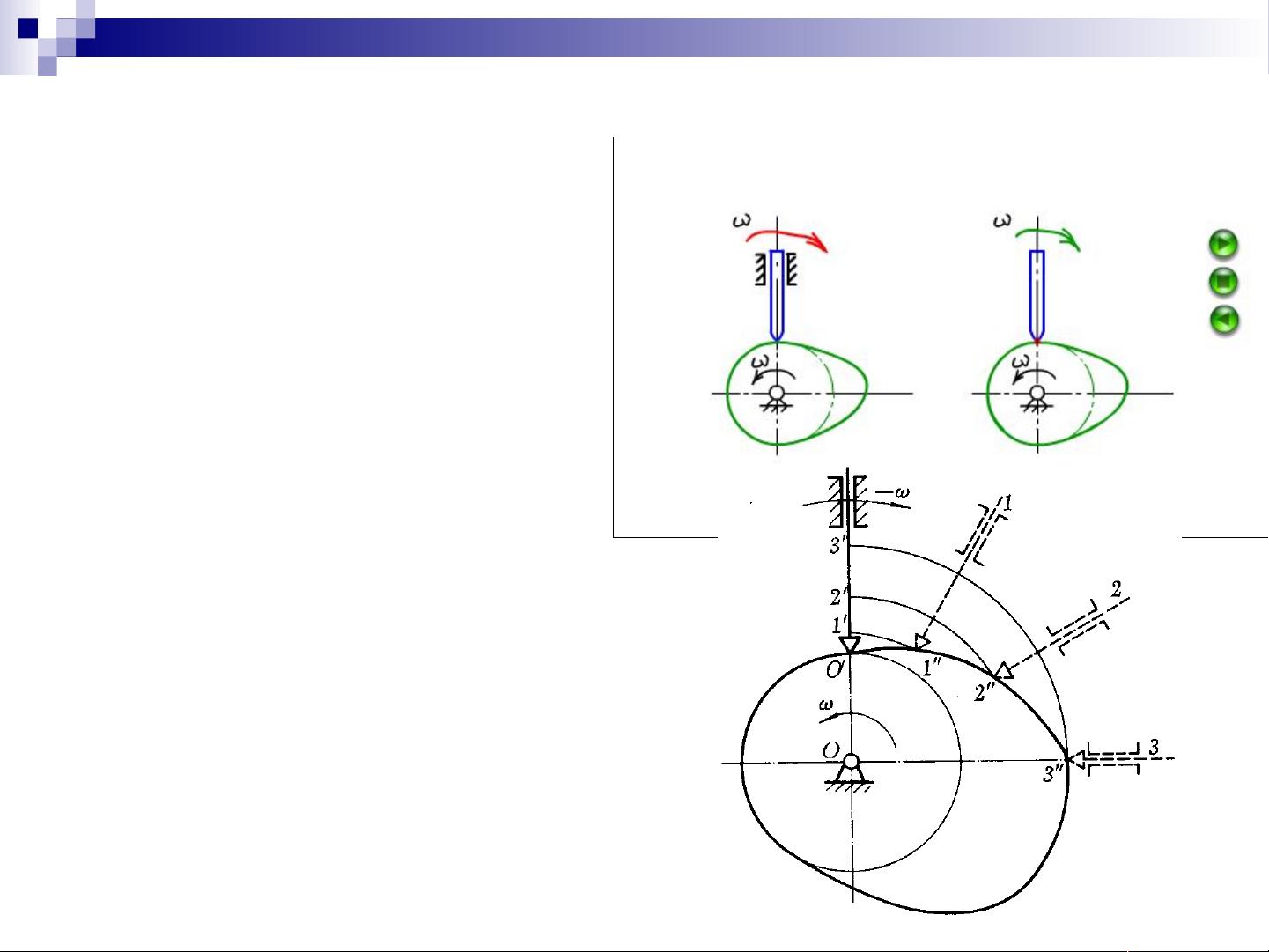

图解法的原理
凸轮机构的相对运动原理
假想给整个机构加一公
共角速度
-
w
,
凸轮：相对静止不动
推杆：一方面随导轨以
-
w
绕凸轮轴心转动
另一方面又沿导轨作预期的
往复移动
推杆尖顶在这种复合运动中
的运动轨迹即为凸轮轮廓曲
线。

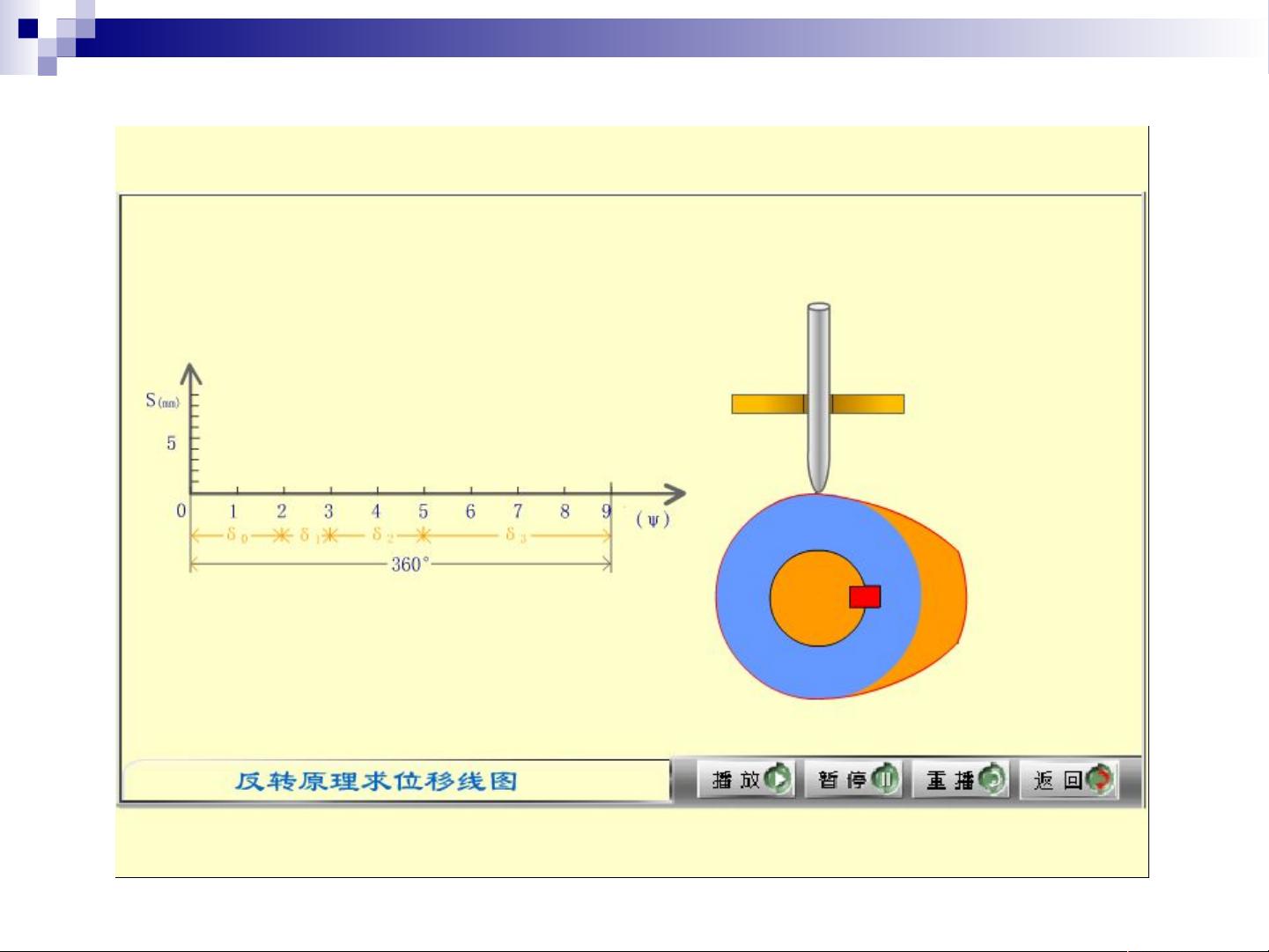

一、凸轮机构的相对运
动原理
设计凸轮廓线的图解法是根据反转法原理作出从动件推杆尖
顶在反转运动中依次占据的各位置，然后作出其高副元素所
形成的曲线族；并作从动件高副元素所形成的曲线族的包络
线，即是所求的凸轮轮廓曲线。
二、图解法的方法和
步骤
1
、对心直动尖顶从动件
盘形凸轮机构
2
、对心直动滚子从动
件盘形凸轮机构
3
、对心直动平底从动件
盘形凸轮机构
4
、偏置直动尖顶从动件
盘形凸轮机构
