1

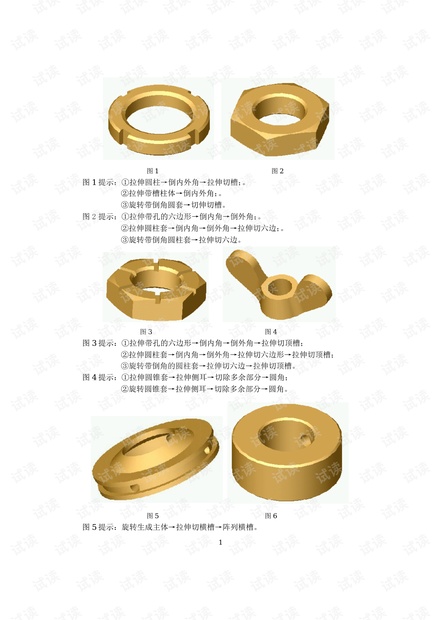

图 1 图 2
图 1 提示：①拉伸圆柱→倒内外角→拉伸切槽；。
②拉伸带槽柱体→倒内外角；。
③旋转带倒角圆套→切伸切槽。
图 2 提示：①拉伸带孔的六边形→倒内角→倒外角；。
②拉伸圆柱套→倒内角→倒外角→拉伸切六边；。
③旋转带倒角圆柱套→拉伸切六边。
图 3 图 4
图 3 提示：①拉伸带孔的六边形→倒内角→倒外角→拉伸切顶槽；
②拉伸圆柱套→倒内角→倒外角→拉伸切六边形→拉伸切顶槽；
③旋转带倒角的圆柱套→拉伸切六边→拉伸切顶槽。
图 4 提示：①拉伸圆锥套→拉伸侧耳→切除多余部分→圆角；
②旋转圆锥套→拉伸侧耳→切除多余部分→圆角。
图 5 图 6
图 5 提示：旋转生成主体→拉伸切横槽→阵列横槽。
