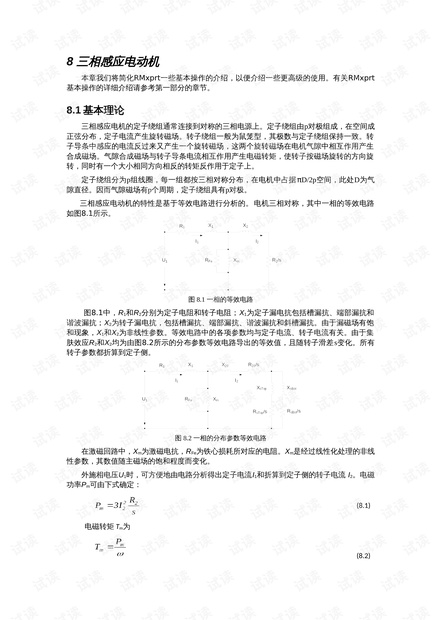

三相感应电动机
本章我们将简化RMxprt一些基本操作的介绍，以便介绍一些更高级的使用。有关RMxprt
基本操作的详细介绍请参考第一部分的章节。
8.1 基本理论
三相感应电机的定子绕组通常连接到对称的三相电源上。定子绕组由p对极组成，在空间成
正弦分布，定子电流产生旋转磁场。转子绕组一般为鼠笼型，其极数与定子绕组保持一致。转
子导条中感应的电流反过来又产生一个旋转磁场，这两个旋转磁场在电机气隙中相互作用产生
合成磁场。气隙合成磁场与转子导条电流相互作用产生电磁转矩，使转子按磁场旋转的方向旋
转，同时有一个大小相同方向相反的转矩反作用于定子上。
定子绕组分为p组线圈，每一组都按三相对称分布，在电机中占据 πD/2p空间，此处D为气
隙直径。因而气隙磁场有p个周期，定子绕组具有p对极。

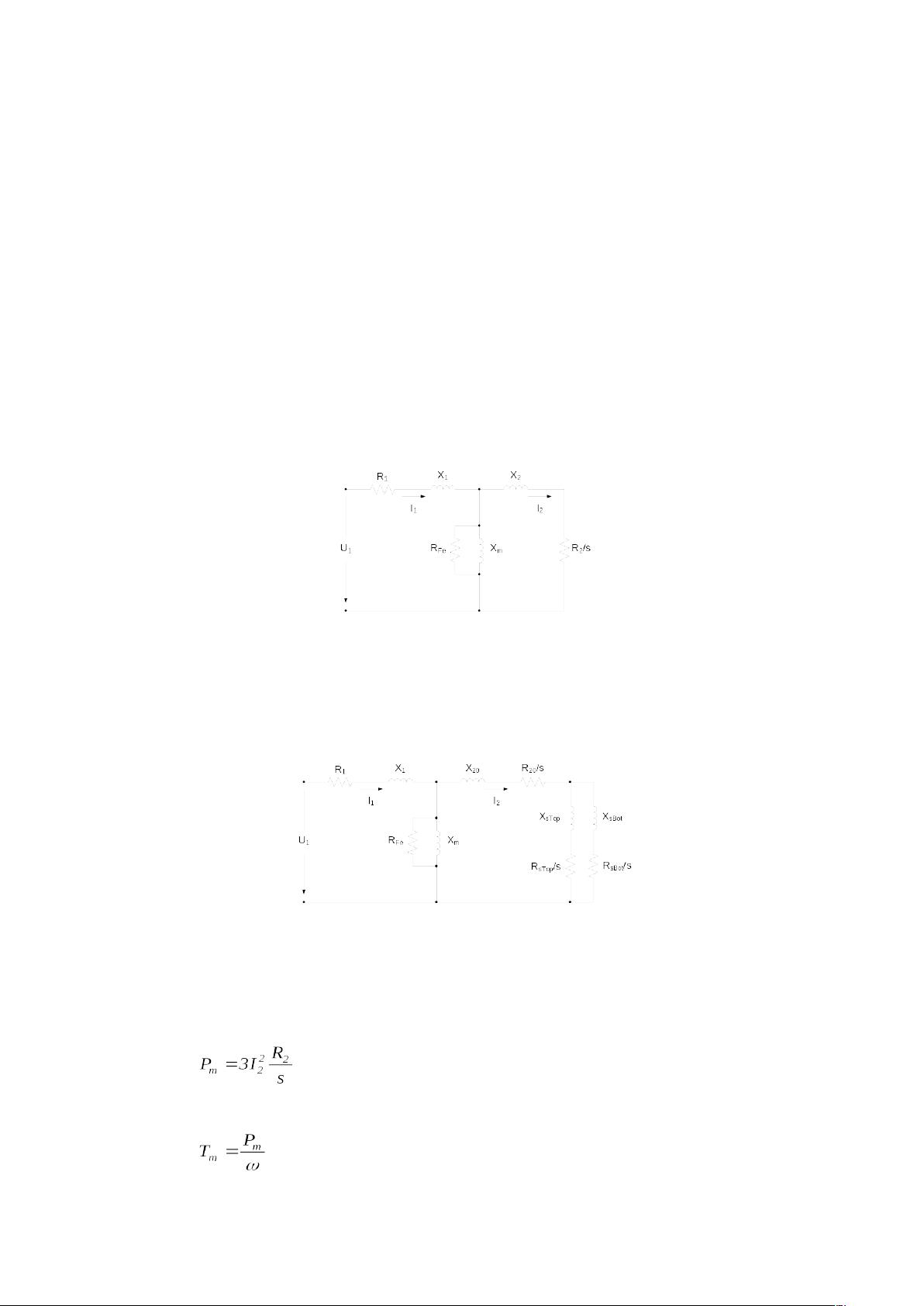

三相感应电动机的特性是基于等效电路进行分析的。 电机三相对称，其中一相的等效电路
如图8.1所示。
图 8.1 一相的等效电路
图8.1中，R
1
和R
2
分别为定子电阻和转子电阻；X
1
为定子漏电抗包括槽漏抗、端部漏抗和
谐波漏抗；X
2
为转子漏电抗，包括槽漏抗、端部漏抗、谐波漏抗和斜槽漏抗。由于漏磁场有饱
和现象，X
1
和X
2
为非线性参数。等效电路中的各项参数均与定子电流、转子电流有关。由于集
肤效应R
2
和X
2
均为由图8.2所示的分布参数等效电路导出的等效值，且随转子滑差s变化。所有
转子参数都折算到定子侧。
图 8.2 一相的分布参数等效电路
在激磁回路中，X
m
为激磁电抗，R
Fe
为铁心损耗所对应的电阻。X
m
是经过线性化处理的非线
性参数，其数值随主磁场的饱和程度而变化。
外施相电压U
1
时，可方便地由电路分析得出定子电流I
1
和折算到定子侧的转子电流 I
2
。电磁
功率P
m
可由下式确定：
(8.1)
电磁转矩 T
m
为
(8.2)
