Cup Type Component Sets & Housed Units

Precision Gearing & Motion Control

CSD & SHD

Series

Contents

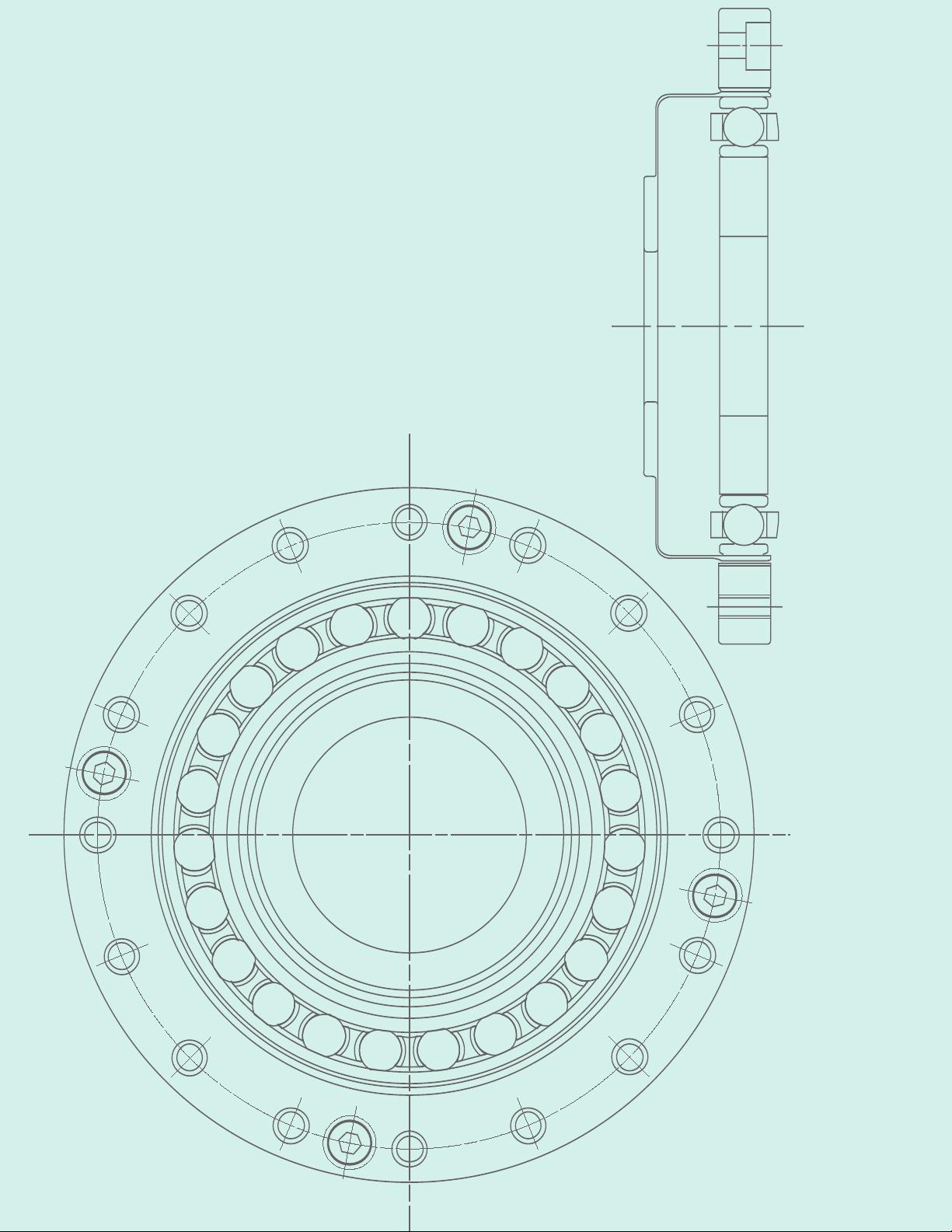

ABOUT HARMONIC DRIVE CSD & SHD

Ordering Information 3

Harmonic Drive Gearing Mechanism Principle & Structure 4

Driving Configurations 5

Application Examples 6

CSD Rating Table 7

SHD Rating Table 8

Technical Terms, Strength & Life 9

Technical Terms, Life & Torque 10

Selection Procedure & Example 11

COMPONENT TYPE CSD

CSD External Dimension & Shape 13

Lubrication 15

Recommended Tolerances for Assembly 18

Wave Generator Assembly Notes for CSD 19

Assembly of the Flexspline 20

Assembly of the Circular Spline, Assembly Notes 21

CSD Assembly Procedure 22

HOUSED UNIT TYPE SHD

SHD External Dimensions of Housed Unit 23

Specifications for Cross Roller Bearing 25

Output Bearing Calculations 26

Output Bearing Life 27

Lubrication 28

Recommended Tolerances for Assembly 31

SHD Assembly Notes and Procedure 34

ENGINEERING DATA CSD & SHD

Efficiency of Component Set 35

Efficiency of Housed Unit 36

No Load Running Torque 37

Starting Torque and Backdriving Torque 39

Positioning Accuracy 40

Torsional Stiffness 40

Hysteresis Loss 42

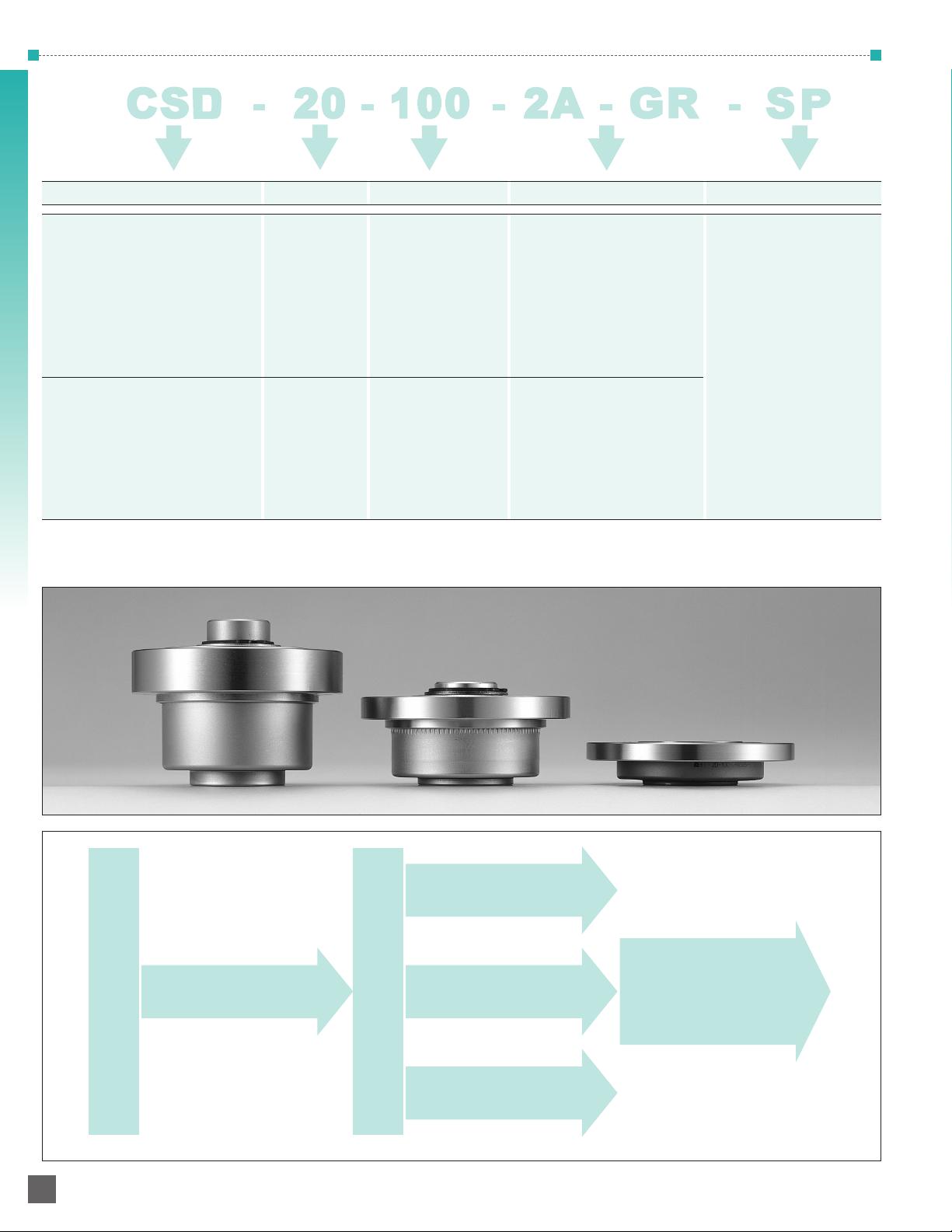

Ordering Information

Name of Model Size Ratio Model

14 50, 100

17 50, 100

20 50, 100, 160 2A-GR: Component Type None: Standard

CSD

25 50, 100, 160 (size 14 and 17

32 50, 100, 160 are 2A-R)

40 50, 100, 160 BB: Big Bore

50 50, 100, 160 on Flexspline

14 50, 100 (CSD Series)

17 50, 100

SHD

20 50, 100, 160 2SH

25 50, 100, 160 Simplicity Unit Type SP: Special

32 50, 100, 160

40 50, 100, 160

Evolution of Harmonic Drive Gearing

Harmonic drive gearing continues to evolve by improving performance and functionality.

By pursuing strength and The CSF achieved a

stiffness, a new tooth profile reduction in axial length

was invented. The “S” tooth of approximately 50% Achieve another axial

doubled torque, life and stiffness length reduction of

approximately 50%

CSF

ERIES

CSD & SHD

SERIES

CSD

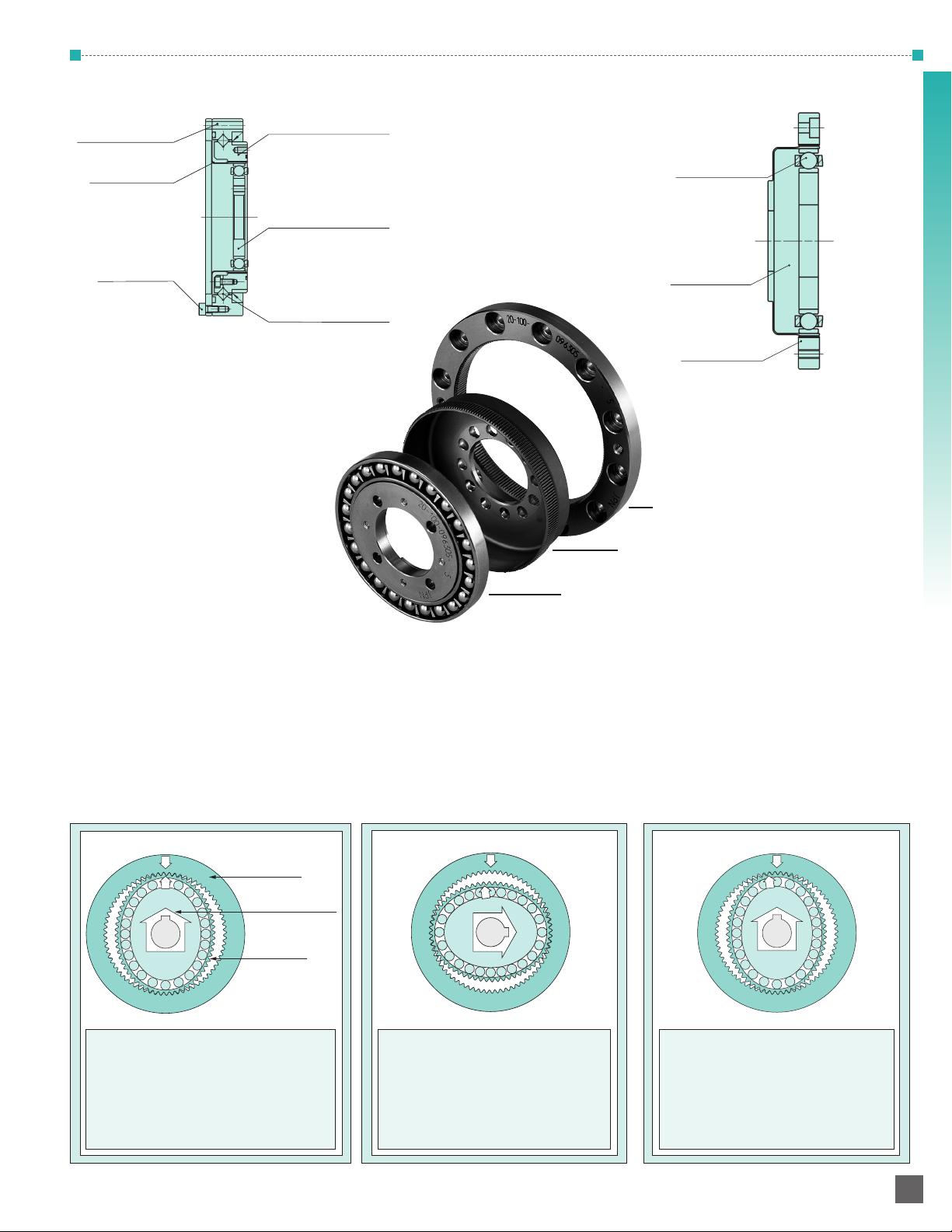

Principle and Structure

0 º

Flexspline

Wave Generator

Circular Spline

90º

360º

The Flexspline is elliptically shaped by The

Wave Generator and engaged with the

Circular Spline at the major elliptical axis.

The teeth completely disengage on the

minor axis.

For each 360 degrees clockwise

movement of the Wave Generator,the

Flexspline moves counterclockwise by

two teeth relative to the Circular Spline.

When the Circular Spline is fixed and

the Wave generator rotates clockwise,

the Flexspline is elastically deformed

and rotates counterclockwise relative to

the Circular Spline.

System Components

The FLEXSPLINE is a non-rigid, steel cylindrical cup with external teeth on a slightly smaller pitch diameter than the Circular Spline.

It fits over and is held in an elliptical shape by the Wave Generator.

The WAVE GENERATOR is a thin raced ball bearing fitted onto an elliptical plug serving as a high efficiency torque converter.

The CIRCULAR SPLINE is a rigid ring with internal teeth, engaging the teeth of the Flexspline across the major axis of the Wave Generator.

Circular Spline

Wave Generator

Cross Roller Bearing

Flexspline

Bolt

(temporary)

Outer Cross

Roller Bearing

(Output)

Flexspline

Wave Generator

Circular Spline

SHD CSD

IRCULAR

PLINE

LEXSPLINE

AVE

ENERATOR
