表1. 引脚兼容器件

产品型号描述

AD5410 单通道、12位、

串行输入电流源DAC

AD5420 单通道、16位、

串行输入电流源DAC

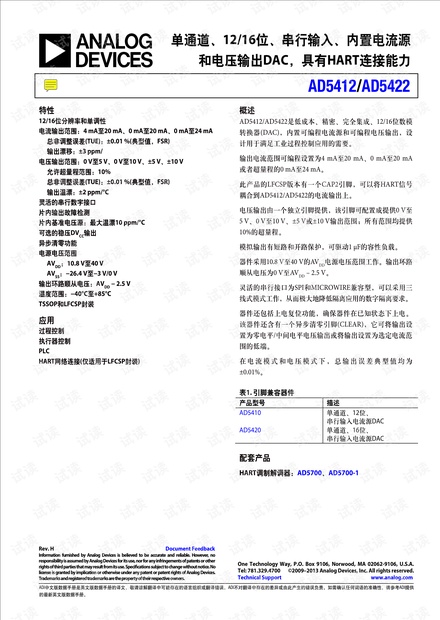

AD5412/AD5422

单通道、12/16位、串行输入、内置电流源

和电压输出DAC，具有HART连接能力

特性

12/16位分辨率和单调性

电流输出范围：4 mA至20 mA、0 mA至20 mA、0 mA至24 mA

总非调整误差(TUE)：±0.01 %(典型值，FSR)

输出漂移：±3 ppm/

电压输出范围：0 V至5 V、0 V至10 V、

5 V、

10 V

允许超量程范围：10%

总非调整误差(TUE)：±0.01 %(典型值，FSR)

输出温漂：±2 ppm/

°C

灵活的串行数字接口

片内输出故障检测

片内基准电压源：最大温漂10 ppm/

°C

可选的稳压DV

输出

异步清零功能

电源电压范围

：10.8 V至40 V

：−26.4 V至−3 V/0 V

输出环路顺从电压：AV

−

2.5 V

温度范围：

−

°C

至+85

°C

TSSOP和LFCSP封装

应用

过程控制

执行器控制

PLC

HART网络连接(仅适用于LFCSP封装)

概述

AD5412/AD5422是低成本、精密、完全集成、12/16位数模

转换器(DAC)，内置可编程电流源和可编程电压输出，设

计用于满足工业过程控制应用的需要。

输出电流范围可编程设置为4 mA至20 mA、0 mA至20 mA

或者超量程的0 mA至24 mA。

此产品的LFCSP版本有一个CAP2引脚，可以将HART信号

耦合到AD5412/AD5422的电流输出上。

电压输出由一个独立引脚提供，该引脚可配置成提供0 V至

5 V、0 V至10 V、±5 V或±10 V输出范围；所有范围均提供

10%的超量程。

模拟输出有短路和开路保护，可驱动1 μF的容性负载。

器件采用10.8 V至40 V的AV

电源电压范围工作。输出环路

顺从电压为0 V至AV

– 2.5 V。

灵活的串行接口为SPI和MICROWIRE兼容型，可以采用三

线式模式工作，从而极大地降低隔离应用的数字隔离要求。

器件还包括上电复位功能，确保器件在已知状态下上电。

该器件还含有一个异步清零引脚(CLEAR)，它可将输出设

置为零电平/中间电平电压输出或将输出设置为选定电流范

围的低端。

在电流模式和电压模式下，总输出误差典型值均为

±0.01%。

Rev. H Document Feedback

Information furnished by Analog Devices is believed to be accurate and reliable. However, no

responsibility is assumed by Analog Devices for its use, nor for any infringements of patents or other

rights

of third parties that may result from its use. Specications subject to change without notice. No

license is granted by implication or otherwise under any patent or patent rights of Analog Devices.

Trademarks and registered trademarks are the property of their respective owners.

One Technology Way, P.O. Box 9106, Norwood, MA 02062-9106, U.S.A.

Technical Support www.analog.co

ADI中文版数据手册是英文版数据手册的译文，敬请谅解翻译中可能存在的语言组织或翻译错误，ADI不对翻译中存在的差异或由此产生的错误负责。如需确认任何词语的准确性，请参考ADI提供

的最新英文版数据手册。

配套产品

HART调制解调器：AD5700、AD5700-1

Rev. H | Page 2 of 44

特性.................................................................................................. 1

应用.................................................................................................. 1

概述.................................................................................................. 1

配套产品......................................................................................... 1

修订历史......................................................................................... 3

功能框图......................................................................................... 4

技术规格......................................................................................... 5

交流工作特性........................................................................... 8

时序特性.................................................................................... 9

绝对最大额定值.......................................................................... 11

ESD警告................................................................................... 11

引脚配置和功能描述 ................................................................. 12

典型性能参数 .............................................................................. 14

概述 .......................................................................................... 14

电压输出.................................................................................. 16

电流输出.................................................................................. 21

术语................................................................................................ 25

工作原理....................................................................................... 27

架构 .......................................................................................... 27

串行接口.................................................................................. 28

上电状态.................................................................................. 29

数据寄存器 ............................................................................. 31

控制寄存器 ............................................................................. 31

复位寄存器 ............................................................................. 32

状态寄存器 ............................................................................. 32

AD5412/AD5422特性................................................................. 33

故障报警.................................................................................. 33

电压输出短路保护 ................................................................ 33

电压输出超量程..................................................................... 33

电压输出驱动-检测............................................................... 33

异步清零(CLEAR) ................................................................. 31

内部基准电压源..................................................................... 33

外部电流设置电阻 ................................................................ 33

数字电源.................................................................................. 34

外部增强功能......................................................................... 34

外部补偿电容......................................................................... 34

HART通信............................................................................... 34

数字压摆率控制..................................................................... 34

OUT

滤波电容(LFCSP封装)................................................... 35

应用信息....................................................................................... 37

相同引脚上的电压和电流输出范围 ................................. 37

驱动感性负载......................................................................... 37

瞬变电压保护......................................................................... 37

电流隔离接口......................................................................... 37

微处理器接口......................................................................... 37

布局指南.................................................................................. 38

散热和电源考量..................................................................... 38

工业模拟输出模块 ................................................................ 39

支持工业HART的模拟输出应用 ....................................... 39

外形尺寸....................................................................................... 41

订购指南.................................................................................. 42

AD5412/AD5422

Rev. H | Page 3 of 44

修订历史

2013年6月—修订版G至修订版H

更改表6中的REFOUT引脚....................................................... 12

更改“相同引脚上的电压和电流输出范围”部分和图75..... 36

2013年3月—修订版F至修订版G

将TSSOP_EP θ

从42/W改为35/W，

将LFCSP θ

从28/W改为33/W，增加尾注2 ......................... 11

增加图67 ....................................................................................... 30

更改表15中的REXT描述........................................................... 31

更改表21 ....................................................................................... 33

更改“散热和电源考量”部分..................................................... 38

更改表25 ....................................................................................... 39

2012年7月—修订版E至修订版F

更新外形尺寸 .............................................................................. 40

更改订购指南 .............................................................................. 40

2012年5月—修订版D至修订版E

重新组织布局 ..........................................................................通篇

更改产品名称 ................................................................................ 1

更改“特性”部分、“应用”部分和“概述”部分；

增加“配套产品”部分.................................................................... 1

更改图1 ........................................................................................... 3

更改表1中的失调误差温度系数(TC)参数.............................. 4

更改表6 ......................................................................................... 12

更改“上电状态”部分.................................................................. 29

增加“HART通信”部分和图68，重新排序 ............................ 33

增加“相同引脚上的电压和电流输出范围”部分和图74..... 36

增加“支持工业HART的模拟输出应用”部分........................ 38

增加图79 ....................................................................................... 39

2011年11月—修订版C至修订版D

更改表15 ....................................................................................... 29

2010年3月—修订版B至修订版C

更改表5中的AV

至GND参数.................................................. 10

2010年2月—修订版A至修订版B

更改散热和电源考量部分及表25 .......................................... 36

2009年8月—修订版0至修订版A

更改表2 ........................................................................................... 4

更改表3 ........................................................................................... 7

更改表4简介 .................................................................................. 8

更改表5简介和表5...................................................................... 10

更改引脚配置和功能描述部分，增加图6，

后续图重新编号.......................................................................... 11

更改工作原理部分 ..................................................................... 26

更改架构部分 .............................................................................. 26

更改AD5412/AD5422特性部分 ............................................... 31

增加IOUT滤波电容(LFCSP封装)部分，

加入图69至图72和表24 ............................................................. 33

更改“散热和电源考量”部分..................................................... 36

更新外形尺寸 .............................................................................. 38

更改订购指南 .............................................................................. 39

2009年5月—修订版0：初始版

AD5412/AD5422

Rev. H | Page 5 of 44

表2.

参数

最小值典型值最大值单位测试条件/注释

电压输出

输出电压范围 0 5 V

0 10 V

−5 +5 V

−10 +10 V

精度输出端无负载

分辨率 16 位 AD5422

12 位 AD5412

总非调整误差(TUE)

B级 −0.1 +0.1 % FSR

−0.05 ±0.01 +0.05 % FSR T

= 25°C

A级 −0.3 +0.3 % FSR

−0.1 ±0.05 +0.1 % FSR T

= 25°C

相对精度(INL)

−0.008 +0.008 % FSR AD5422

−0.032 +0.032 % FSR AD5412

差分非线性(DNL) −1 +1 LSB 保证单调性

双极性零误差 −6 +6 mV 双极性输出范围

双极性输出范围

−1.5 ±0.2 +1.5 mV T

= 25°C，双极性输出范围

双极性零误差温度系数(TC)

±3 ppm FSR/°C

零电平误差 −5 +5 mV

−3.5 ±0.3 +3.5 mV T

= 25°C

零电平误差温度系数(TC)

±2 ppm FSR/°C

失调误差 −4 +4 mV 单极性输出范围

−1.5 ±0.2 +1.5 mV T

= 25°C，单极性输出范围

失调误差温度系数(TC)

±2 ppm FSR/°C 单极性输出范围

增益误差 −0.07 +0.07 % FSR

−0.05 ±0.004 +0.05 % FSR T

= 25°C

增益误差温度系数(TC)

±1 ppm FSR/°C

满量程误差 −0.07 +0.07 % FSR

−0.05 ±0.001 +0.05 % FSR T

= 25°C

满量程误差温度系数(TC)

±1 ppm FSR/°C

输出特性

裕量 0.5 0.8 V 输出端无负载

输出电压漂移与时间的关系 90 ppm FSR 1000小时后漂移，T

= 125°C

短路电流 20 mA

负载 1 kΩ

容性负载稳定性 T

= 25°C

LOAD

= ∞ 20 nF

LOAD

= 1 kΩ 5 nF

LOAD

= ∞ 1 µF 连接4 nF外部补偿电容

直流输出阻抗 0.3 Ω

上电时间 10 µs

技术规格

= 10.8 V至26.4 V，AV

= −26.4 V至−3 V/0 V，AV

+ |AV

| < 52.8 V，GND = 0 V，REFIN = 5 V(外部)；DV

= 2.7 V至

5.5 V。除非另有说明，V

OUT

: R

LOAD

= 1 kΩ，C

= 200 pF，I

OUT

: R

LOAD

= 350 Ω；所有技术规格均相对于T

MIN

至T

MAX

而言。

AD5412/AD5422
