STM32F767与LAN9252的EtherCAT通讯电路设计

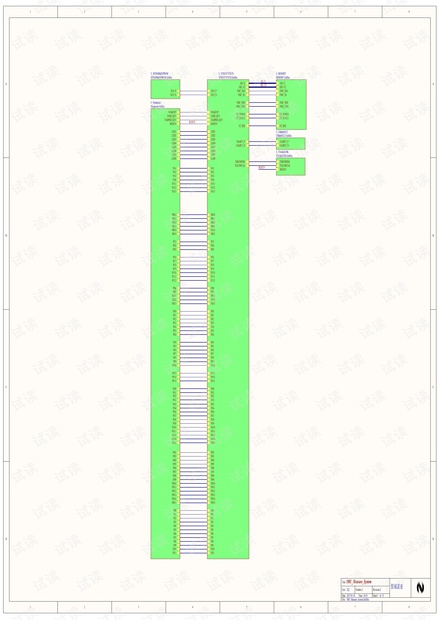

"STM32F767IGT6_LAN9252电路图.pdf" 这份资料详细介绍了基于STM32F7微控制器的LAN9252 EtherCAT通信电路设计。STM32F767IGT6是一款高性能的微控制器，属于STM32F7系列，拥有强大的Arm Cortex-M7内核，适用于高精度和实时应用，如机器人控制。而LAN9252是Texas Instruments生产的一款符合EtherCAT协议的以太网收发器，它能够提供高速的数据传输能力，是工业自动化和机器人领域的常用组件。 在电路设计中，STM32F767IGT6与LAN9252的连接关键在于实现EtherCAT通信接口。STM32F7的多个GPIO引脚被用作EtherCAT接口的信号线，包括用于时钟同步的TMS/SWDIO、TCK/SWCLK，中断请求信号ET_IRQ，以及同步信号ET_SYNC0和ET_SYNC1。这些引脚通过适当的电平转换和信号调理与LAN9252进行连接，确保数据的稳定传输。 此外，电路图中还包含了其他外围接口，如FMC（Flexible Memory Controller）用于扩展存储器，支持高速Nor Flash或SDRAM；USART1_P和USART1_N用于UART通信，可能用于调试或者与其他设备的串行通信；还有I2C4_P和I2C4_N，用于连接I2C总线设备，如传感器或其它外设；以及USB&RS232.SchDoc，表明该设计包含了USB和RS232串口，用于不同类型的通信需求。 在硬件设计上，STM32F7的GPIO引脚如PA1到PA15、PB14和PB15、PC2和PD2等，被配置为各种功能，包括控制LED、按键输入、外部中断等。同时，电路还考虑了复位（RESET#）、唤醒（WAKEUP）和安全保护（TAMPER_KEY）功能，以确保系统的可靠运行。 此外，电路图还显示了一些电源和接地引脚，如PF6至PF15、PG6至PG15等，这些都是保证芯片正常工作所必需的电源和地线连接。PH2至PH15和PI0至PI11等引脚可能是预留的GPIO，可用于未来的功能扩展或定制应用。 这份电路图详细展示了如何将STM32F767IGT6微控制器与LAN9252以太网收发器结合，实现EtherCAT通信，为基于STM32F7的工业自动化系统设计提供了重要的参考。对于开发者来说，这份资料可以帮助他们理解如何构建一个完整的EtherCAT网络，并为机器人控制系统或其他高速数据传输应用提供硬件基础。
