2354235 11/2008

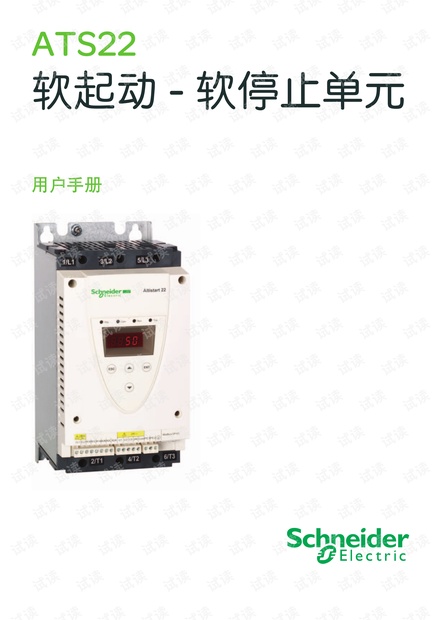

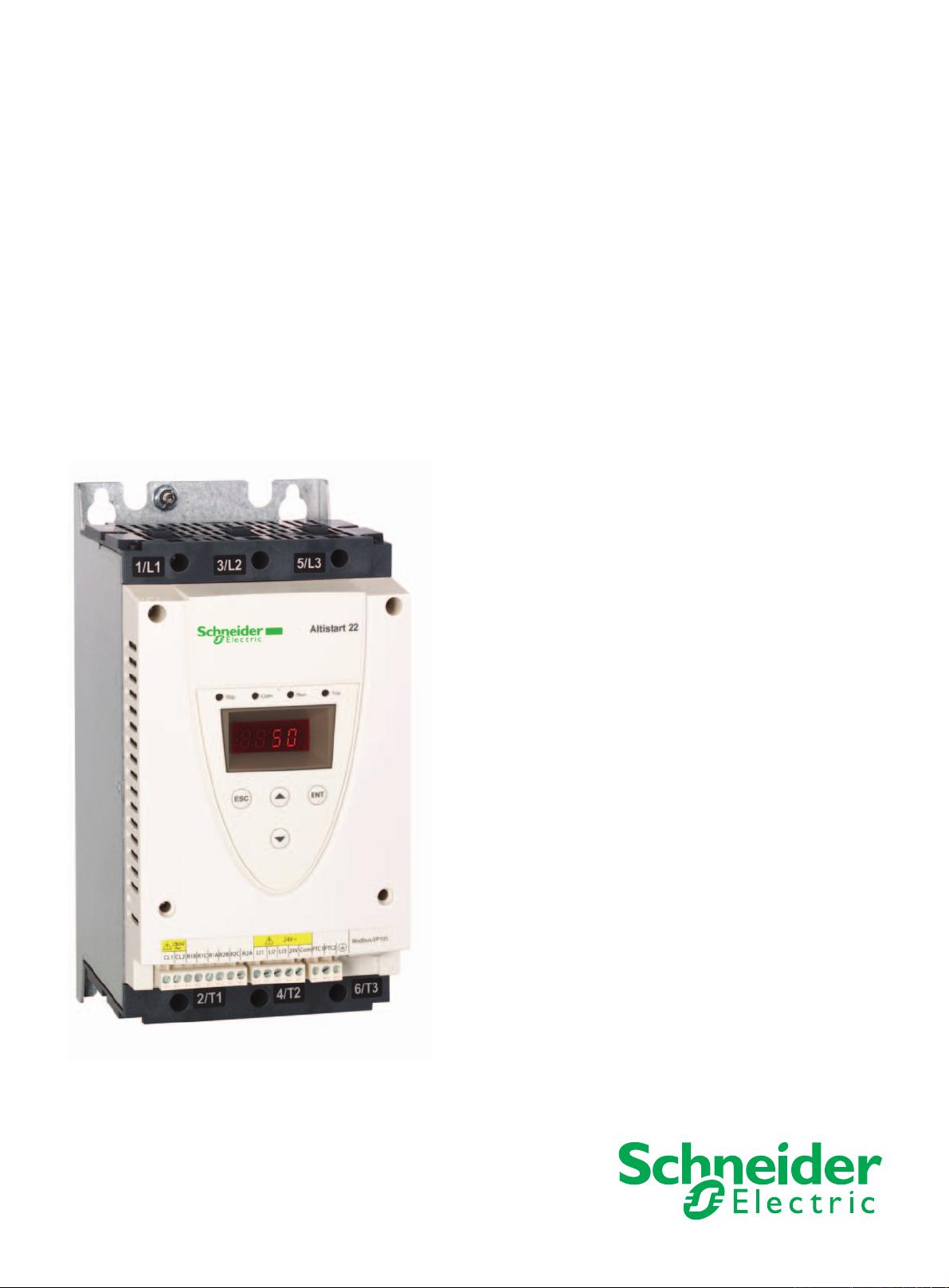

ATS22

软起动 - 软停止单元

用户手册

重要信息 ___________________________________________________________________________________________________________________ 4

开始之前 ___________________________________________________________________________________________________________________ 5

文档结构 ___________________________________________________________________________________________________________________ 6

软起动器设置步骤 ( 另参见 “快速起动”指南 )

____________________________________________________________________ 7

接收和搬运 _________________________________________________________________________________________________________________ 8

选型_______________________________________________________________________________________________________________________ 10

尺寸和重量 _________________________________________________________________________________________________________________ 14

安装________________________________________________________________________________________________________________________ 17

安装 - 风扇选件_____________________________________________________________________________________________________________ 20

热保护 ____________________________________________________________________________________________________________________ 22

连线_______________________________________________________________________________________________________________________ 26

连线 - 动力端子_____________________________________________________________________________________________________________ 32

连线 - 控制端子_____________________________________________________________________________________________________________ 35

连线 - 标准连接 - 应用图 _____________________________________________________________________________________________________ 38

显示终端 __________________________________________________________________________________________________________________ 42

远程显示终端 - 选件_________________________________________________________________________________________________________ 44

编程_______________________________________________________________________________________________________________________ 45

参数列表 __________________________________________________________________________________________________________________ 48

参数设置 __________________________________________________________________________________________________________________ 49

配置菜单 (ConF) ___________________________________________________________________________________________________________ 50

设定菜单 (SEt) ______________________________________________________________________________________________________________ 51

高级调整菜单 (AdJ)_________________________________________________________________________________________________________ 53

高级设定菜单 (SEt2) ________________________________________________________________________________________________________ 55

高级保护菜单 (PrO)_________________________________________________________________________________________________________ 56

高级输入 / 输出菜单 (IO) ____________________________________________________________________________________________________ 60

高级通讯菜单 (COP) ________________________________________________________________________________________________________ 62

高级监视菜单 (SUP) ________________________________________________________________________________________________________ 63

实用菜单 (UtIL)_____________________________________________________________________________________________________________ 64

命令通道 __________________________________________________________________________________________________________________ 65

Modbus 功能_______________________________________________________________________________________________________________ 68

与 RS485 总线的连接 _______________________________________________________________________________________________________ 73

维护_______________________________________________________________________________________________________________________ 74

诊断 / 故障排查 ____________________________________________________________________________________________________________ 75

参数索引和 Modbus 通讯地址________________________________________________________________________________________________ 77

附录 1：UL508 图解 ________________________________________________________________________________________________________ 82

附录 2：短路额定值和支路保护 ______________________________________________________________________________________________ 84

开始之前

在对本软起动器进行任何操作之前，请阅读并理解下列说明。

(1) 有关更多信息，请参阅 NEMA ICS 1.1 ( 最新版本 ) 中 “固体电路控制系统的应用、安装及维护安全守则”。

危险

电击、爆炸或闪弧危险

• 在安装或操作 ATS 22 之前，请先阅读并理解本手册。只有专业人员才能对此软起动器进行安装、调试、修理与维护。

• 用户有责任遵守国际和国内有关所有设备接地事项的电气规范要求。

• 本软起动器的许多部件 ( 包括印刷电路板 ) 在线电压下工作。切勿触碰。只能使用绝缘工具。

• 切勿在通电情况下触碰未屏蔽的组件或端子排螺钉。

• 在对软起动器进行维修之前：

- 断开所有电源，包括可能会带电的外部控制电源。

- 在所有电源分断装置上放置 “禁止合闸”标签。

- 将所有电源分断装置锁定在打开位置。

• 在供电或起动和停止软起动器前，请安装和合上所有机盖。

不按照说明操作可能导致人身伤亡。

危险

异常设备操作

• 在安装或操作 ATS 22 之前，请先阅读并理解本手册。

• 任何参数设置的更改，都必须由专业人员来进行。

不按照说明操作可能导致人身伤亡。

警告

软起动器设备损坏

不要运行或安装已出现损坏迹象的任何软起动器或软起动器附件。

不按照说明操作可能导致人身伤亡或设备损坏。

警告

失控

• 任何控制方案的设计者必须

- 考虑控制路径和特定关键控制功能的潜在故障模式；

- 提供在路径故障期间和之后实现安全状态的方式。

关键控制功能的实例是紧急停机和超程停机。

• 对关键控制功能必须提供独立或冗余的控制路径。

• 系统控制路径可能包括通讯链路。必须考虑到意外传输延迟或链路故障的可能后果。 (1)

•ATS22软起动器的每一例应用在投入使用之前必须经过单独且彻底的测试，确认正常运行。

不按照说明操作可能导致人身伤亡或设备损坏。
