AutoCAD P&ID初学者教程：创建和编辑工艺流程图

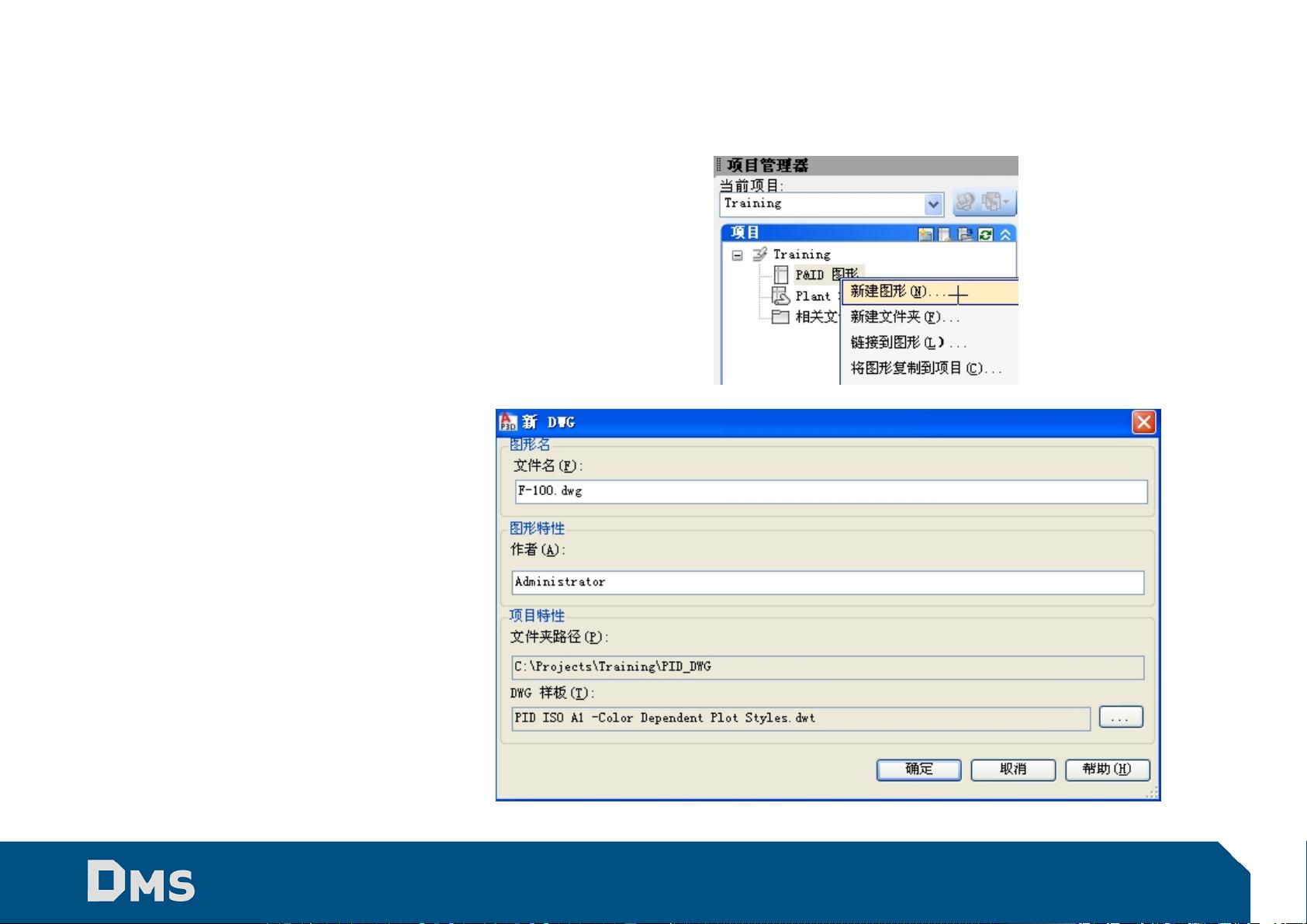

"该资源为一个关于AUTOCAD_P&ID初步教程的PDF文档，旨在帮助用户掌握如何使用AutoCAD P&ID进行工艺流程图的绘制、编辑和管理。此教程涉及的功能包括标准元件库、智能化绘图、图形数据一致性、错误验证以及与AutoCAD Plant 3D的集成。目标是让用户能够利用Project Manager创建项目文档，用P&ID模块绘制工艺流程图，并通过Data Manager管理项目数据库和生成报表。" AutoCAD P&ID是一款专为工艺工程师设计的软件，它构建于熟悉的AutoCAD平台上，提供了一系列增强功能以提升设计效率和准确性。教程中的关键知识点包括： 1. **标准元件库**：AutoCAD P&ID包含一个标准的元件库，用于快速方便地添加各种工艺设备和管道组件，如泵、储罐、阀门等，这有助于保持设计的一致性和标准化。 2. **智能化动态快速绘图**：软件支持动态绘图，允许用户在绘制过程中实时更新和验证设计，减少错误并提高效率。 3. **图形及数据一致性**：软件确保图形和数据的同步，通过错误验证功能检查设计的完整性和一致性，减少后期修改的工作量。 4. **与AutoCAD Plant 3D的集成**：可以与AutoCAD Plant 3D无缝结合，扩展了三维建模和项目管理能力，提供了更全面的设计环境。 5. **Project Manager的使用**：通过Project Manager，用户可以有效地创建和管理项目中的文档，确保项目的有序进行。 6. **P&ID模块**：用户将学习如何使用P&ID模块绘制工艺流程图，包括放置和编辑设备，以及连接不同组件。 7. **Data Manager**：这个工具用于管理项目数据库，允许编辑设备属性，生成材料清单和报表，是项目管理的重要组成部分。 8. **图形文件创建**：教程首先介绍如何创建新的项目和P&ID图纸，以及如何显示和控制P&ID工具条，为后续的学习打下基础。 9. **设备放置**：用户将学习如何分配设备编号，放置并编辑设备图形，如泵和储罐，同时理解如何避免在项目范围内使用重复的位号。 10. **工艺管线和控制单元**：用户将学习绘制工艺管线，放置不同类型的阀门（如闸阀、控制阀）和配件（如大小头），并修改管线尺寸和属性。 教程通过一系列逐步指导的练习，使用户逐步掌握AutoCAD P&ID的各项功能，最终达到熟练使用软件进行工艺流程设计的目的。通过这些练习，用户不仅能了解软件的操作，还能理解在实际工程中绘制工艺流程图的规范和流程。
