STM32F407ZGT6GK_V1.2.pdf

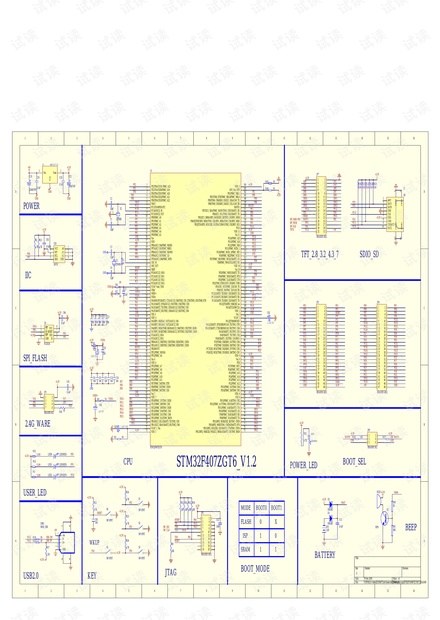

STM32F407ZGT6GK原理图 STM32F407ZGT6 ：ARM Cortex-M4 32位 MCU+FPU，210DMIPS，高达1 MB Flash/192 + 4KB RAM，USB OTG HS/FS，以太网，17 个TIM，3个ADC，15 个通信接口、摄像头。 特性： 1、内核：带有 FPU 的 ARM® 32 位 Cortex®-M4CPU、在 Flash 存储器中实现零等待状态运行性能的自适应实时加速器 (ART 加速器 ™)、主频高达 168MHz， MPU，能够实现高达210 DMIPS/1.25DMIPS/MHz (Dhrystone 2.1)的性能，具有 DSP 指令集。 2、存储器 – 高达1 MB Flash – 高达 192+4 KB的SRAM， 包括64-KB的CCM（内核耦合存储器）数据 RAM – 具有高达 32 位数据总线的灵活外部存储控制器： SRAM、 PSRAM、 NOR/NAND存储器 3、 LCD 并行接口，兼容 8080/6800 模式 4、 时钟、复位和电源管理 – 1.8 V 到 3.6 V 供电和 I/O – POR、 PDR、 PVD 和 BOR – 4 至 26 MHz 晶振 – 内置经工厂调校的 16 MHz RC 振荡器（ 1% 精度） – 带校准功能的 32 kHz RTC 振荡器 – 内置带校准功能的 32 kHz RC 振荡器 5、低功耗 – 睡眠、停机和待机模式 – VBAT 可为 RTC、 20×32 位备份寄存器 + 可选的 4 KB 备份 SRAM 供电 6、3 个 12 位、 2.4 MSPS ADC：多达 24 通道，三重交叉模式下的性能高达 7.2 MSPS 7、2 个 12 位 D/A 转换器 8、通用DMA：具有FIFO和突发支持的16路DMA控制器 9、多达17个定时器： 12个16位定时器，和2个频率高达 168 MHz 的 32 位定时器，每个定时器都带有 4 个输入捕获 / 输出比较 /PWM，或脉冲计数器与正交 ( 增量 ) 编码器输入 10、调试模式 – SWD & JTAG 接口 – Cortex-M4 跟踪宏单元 ™ 11、多达 140 个具有中断功能的 I/O 端口 –高达 136 个快速 I/O，最高 84 MHz – 高达 138 个可耐 5 V 的 I/O 12、多达 15 个通信接口 – 多达 3 个 I2C 接口 (SMBus/PMBus) – 高达 4 个 USART/4 个 UART（ 10.5 Mbit/s、ISO7816接口、 LIN、 IrDA、 调制解调器控制） – 高达 3 个 SPI （ 42 Mbits/s）， 2 个具有复用的全双工 I2S， 通过内部音频 PLL 或外部时钟达到 音频级精度 – 2 个 CAN （ 2.0B 主动）以及 SDIO 接口
