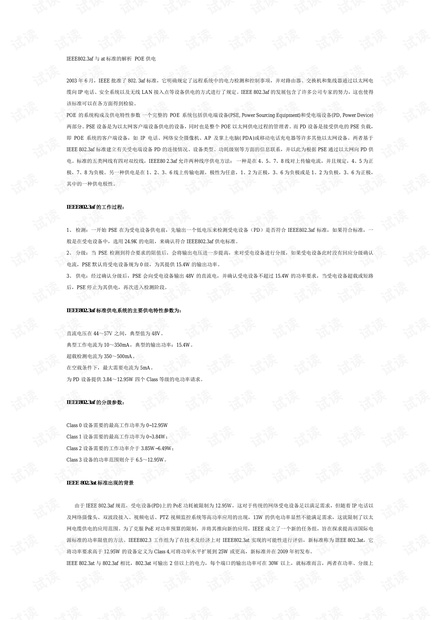

IEEE802.3af 与 at 标准的解析 POE 供电
2003 年 6 月，IEEE 批准了 802. 3af 标准，它明确规定了远程系统中的电力检测和控制事项，并对路由器、交换机和集线器通过以太网电
缆向 IP 电话、安全系统以及无线 LAN 接入点等设备供电的方式进行了规定。IEEE 802.3af 的发展包含了许多公司专家的努力，这也使得
该标准可以在各方面得到检验。
POE 的系统构成及供电特性参数 一个完整的 POE 系统包括供电端设备(PSE, Power Sourcing Equipment)和受电端设备(PD, Power Device)
两部分。PSE 设备是为以太网客户端设备供电的设备，同时也是整个 POE 以太网供电过程的管理者。而 PD 设备是接受供电的 PSE 负载，
即 POE 系统的客户端设备，如 IP 电话、网络安全摄像机、AP 及掌上电脑( PDA)或移动电话充电器等许多其他以太网设备。两者基于
IEEE 802.3af 标准建立有关受电端设备 PD 的连接情况、设备类型、功耗级别等方面的信息联系，并以此为根据 PSE 通过以太网向 PD 供
电。标准的五类网线有四对双绞线，IEEE80 2.3af 允许两种线序供电方法： 一种是在 4、5、7、8 线对上传输电流，并且规定，4、5 为正
极，7、8 为负极。另一种供电是在 1、2、3、6 线上传输电源，极性为任意，1、2 为正极，3、6 为负极或是 1、2 为负极，3、6 为正极，
其中的一种供电极性。
IEEE802.3af 的工作过程：
1、 检测：一开始 PSE 在为受电设备供电前，先输出一个低电压来检测受电设备（PD）是否符合 IEEE802.3af 标准，如果符合标准，一
般是在受电设备中，选用 24.9K 的电阻，来确认符合 IEEE802.3af 供电标准。
2、 分级：当 PSE 检测到符合要求的阻值后，会将输出电压进一步提高，来对受电设备进行分级，如果受电设备此时没有回应分级确认
电流，PSE 默认将受电设备规为 0 级，为其提供 15.4W 的输出功率。
3、 供电：经过确认分级后，PSE 会向受电设备输出 48V 的直流电，并确认受电设备不超过 15.4W 的功率要求，当受电设备超载或短路
后，PSE 停止为其供电，再次进入检测阶段。
IEEE802.3af 标准供电系统的主要供电特性参数为：
直流电压在 44～57V 之间，典型值为 48V。
典型工作电流为 10～350mA，典型的输出功率：15.4W。
超载检测电流为 350～500mA。
在空载条件下，最大需要电流为 5mA。
为 PD 设备提供 3.84～12.95W 四个 Class 等级的电功率请求。
IEEE802.3af 的分级参数：
Class 0 设备需要的最高工作功率为 0~12.95W
Class 1 设备需要的最高工作功率为 0~3.84W；
Class 2 设备需要的工作功率介于 3.85W~6.49W；
Class 3 设备的功率范围则介于 6.5～12.95W。
IEEE 802.3at 标准出现的背景
由于 IEEE 802.3af 规范，受电设备(PD)上的 PoE 功耗被限制为 12.95W，这对于传统的网络受电设备足以满足需求，但随着 IP 电话以
及网络摄像头、双波段接入、视频电话、PTZ 视频监控系统等高功率应用的出现，13W 的供电功率显然不能满足需求，这就限制了以太
网电缆供电的应用范围。为了克服 PoE 对功率预算的限制，并将其推向新的应用，IEEE 成立了一个新的任务组，旨在探求提高该国际电
源标准的功率限值的方法。IEEE802.3 工作组为了在技术及经济上对 IEEE802.3at 实现的可能性进行评估，新标准称为 IEEE 802.3at，它
将功率要求高于 12.95W 的设备定义为 Class 4,可将功率水平扩展到 25W 或更高，新标准并在 2009 年初发布。
IEEE 802.3at 与 802.3af 相比，802.3at 可输出 2 倍以上的电力，每个端口的输出功率可在 30W 以上，就标准而言，两者在功率、分级上
