全面介绍 MPO/MTP 光纤跳线的类型、公头母头、极性分类
面对日益增加的高速、大容量的光通信系统需求，MTP/MPO 光纤连接器、光纤跳线是满足
数据中心高密度布线需求的理想方案，由于其芯数多、体积小、传输速率高等优势。
MPO 光纤跳线是由 MPO 连接器和光纤光缆组合而成。MPO 连接器类型根据 IEC 61754-7 规
定有几个因素来区分：芯数（光纤阵列数 Array Number），公母头（Male-Female），极性（Key），
抛光类型（PC 或 APC）。

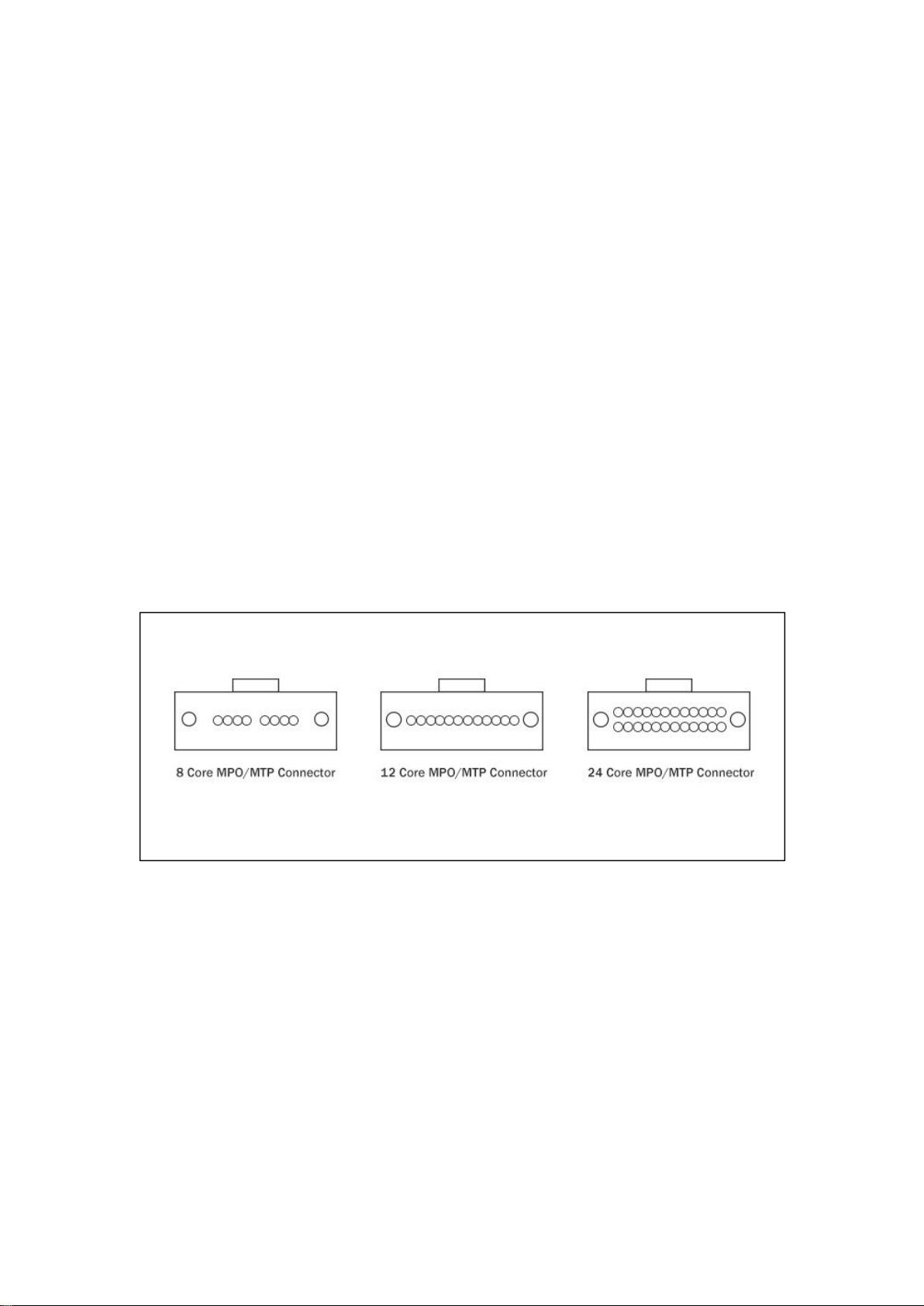

MPO 有哪些芯数？
目前 MPO 连接器的工厂端接组件可容纳 6 到 144 根光纤，其中比较常见的是 12、24 芯 MPO
连接器。根据 IEC-61754-7 和 EIA/TIA-604-5 (FOCIS 5)规范标准，通常将 12 芯光纤排为一列，
可支持一列或多列光纤在同一个 MPO 连接器内，根据连接器内排放的芯数不同分为一列（12
芯），多列（24 芯或以上）。40G MPO-MPO 光纤跳线，一般采用 12 芯的 MPO 多模插芯； 100G
MPO-MPO 光纤跳线，则一般采用 24 芯的 MPO 插芯。目前市场还有 16 个单排光纤阵列类
型，可分成多列形成 32 芯或以上。16/32 芯 MPO 光纤连接器将成为下一代 400G 网络低时
延、超高速传输的最佳解决方案。
MPO 的公头母头
MPO 光纤连接器包含了光纤、护套、耦合组件、金属环、引脚（PIN 针）、防尘帽等，其中
引脚部分分为公头和母头两种形式。公头连接头有两个 PIN 针，而母头连接头则没有。MPO
连接器之间的连接是通过 PIN 针进行精确对准的，相互连接的两个 MPO 连接器必须为一公
一母。
