Stateflow 软件使用方法



Stateflow 软件简介



有限状态机简介



各功能模块的使用方法

——yy

Stateflow 的基本简介：



Statefolw 是一种图形化的设计开发工具，是有限状态机的图

形实现工具，也称之为状态流。



主要用于 simulink 中控制和检测逻辑关系。



使用这种图形化的工具可以实现各个状态之间的转换，解决复

杂的监控逻辑问题。



它和 Simulink 同时使用使得 Simulink 更具有事件驱动控制能力。

有限状态机简介：

Stateflow 的仿真原理是有限状态机（ finite state machine ，简

称 FSM ）理论。

所谓有限状态机是指系统中存在可数的状态，在某些事件发生

时，系统从一个状态转换成另一个状态，故又称为事件驱动的系统。

在有限状态机的描述中，可以设计出由一种状态转换至另一种

状态的条件，并将每对可转换的状态均设计出状态迁移的事件，从

而构造出状态迁移图。

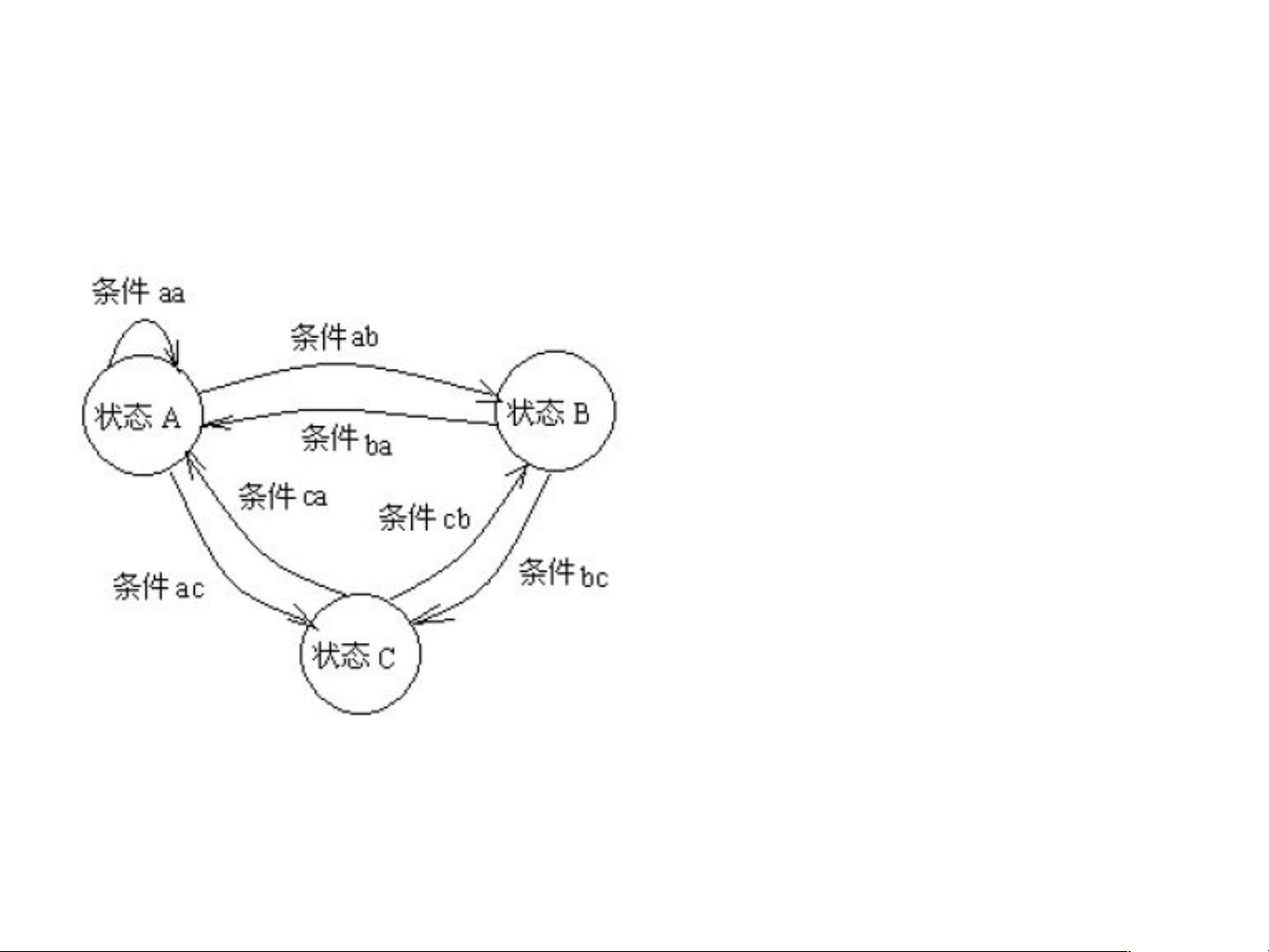

有限状态机示意图：

Stateflow 允许用户：

（ 1 ）建立有限的状态。

（ 2 ）用图形的形式绘制出状态

迁移的条件。

（ 3 ）使用规定的命令设计状

态迁移执行的任务。

完成以上操作即构造出

整

个有限状态机系统。

注： Stateflow 模型一般是嵌在 Simulink 模型下运行的， Stateflow 是由事件

驱动的，这些事件可以来自某一个 Stateflow 图中，也可以来自 Simulink 。

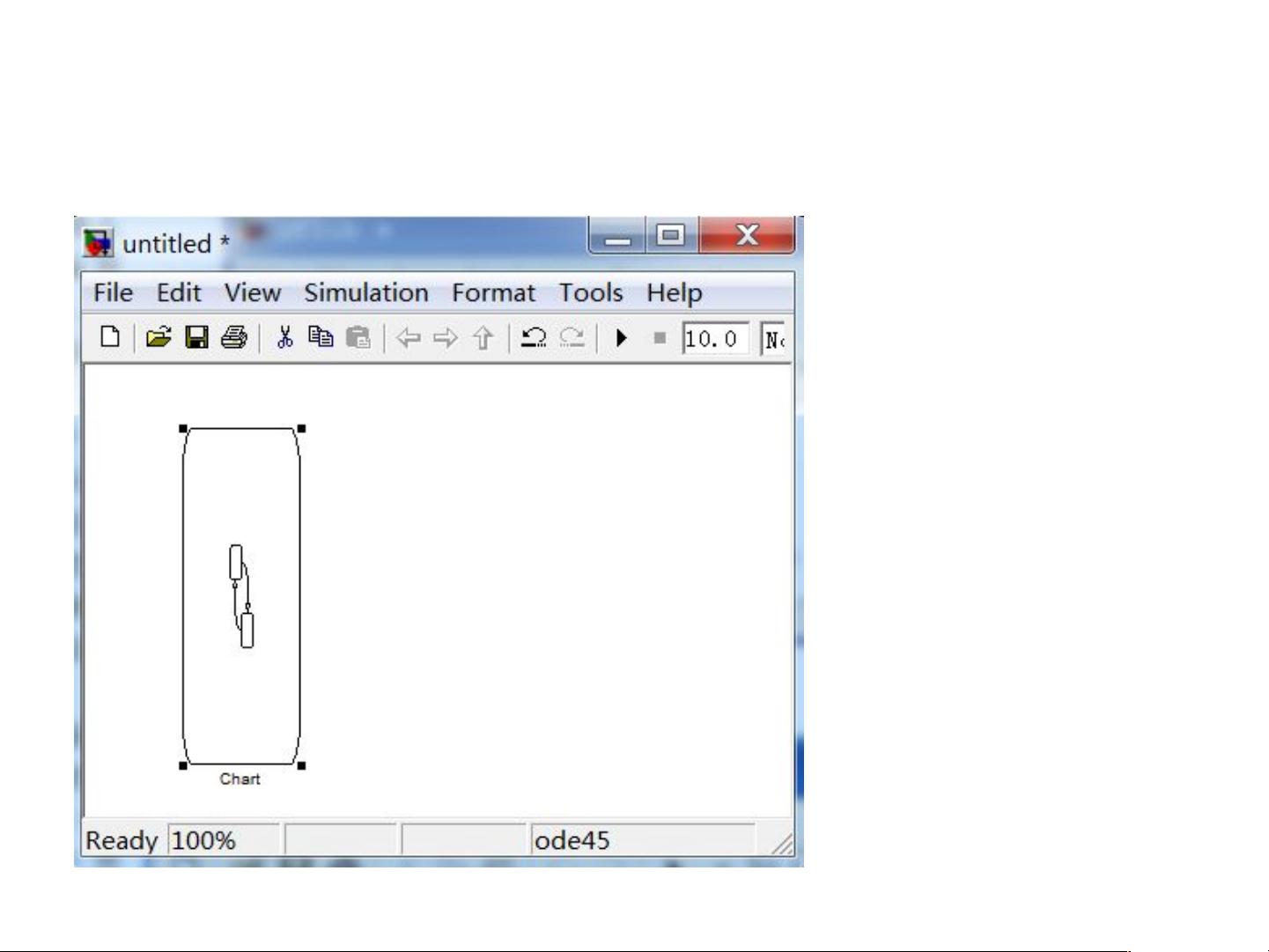

在 MATLAB 窗口中点开 Simulink, 在 Simulink 的 library 中点开

Stateflow, 将 chart 拖入一个新建的文件中，结果如下图所示。

剩余56页未读，继续阅读
