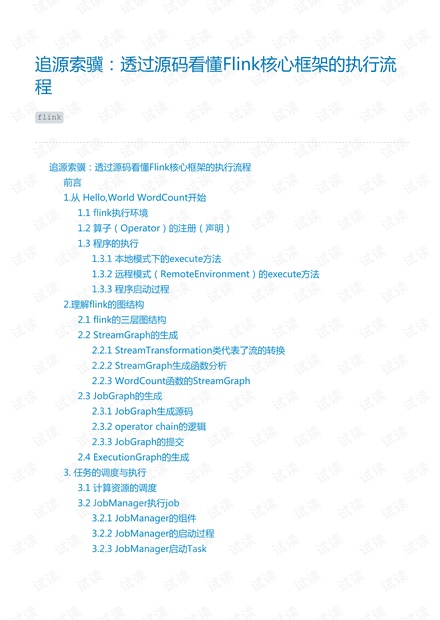

追源索骥:透过源码看懂Flink核心框架的执行流
程
flink
追源索骥:透过源码看懂Flink核心框架的执行流程
前言
1.从 Hello,World WordCount开始
1.1 flink执行环境
1.2 算子(Operator)的注册(声明)
1.3 程序的执行
1.3.1 本地模式下的execute方法
1.3.2 远程模式(RemoteEnvironment)的execute方法
1.3.3 程序启动过程
2.理解flink的图结构
2.1 flink的三层图结构
2.2 StreamGraph的生成
2.2.1 StreamTransformation类代表了流的转换
2.2.2 StreamGraph生成函数分析
2.2.3 WordCount函数的StreamGraph
2.3 JobGraph的生成
2.3.1 JobGraph生成源码
2.3.2 operator chain的逻辑
2.3.3 JobGraph的提交
2.4 ExecutionGraph的生成
3. 任务的调度与执行
3.1 计算资源的调度
3.2 JobManager执行job
3.2.1 JobManager的组件
3.2.2 JobManager的启动过程
3.2.3 JobManager启动Task

3.3 TaskManager执行task
3.3.1 TaskManager的基本组件
3.3.2 TaskManager执行Task
3.3.2.1 生成Task对象
3.3.2.2 运行Task对象
3.3.2.3 StreamTask的执行逻辑
3.4 StreamTask与StreamOperator
4. StreamOperator的抽象与实现
4.1 数据源的逻辑——StreamSource与时间模型
4.2 从数据输入到数据处理——OneInputStreamOperator &
AbstractUdfStreamOperator
4.3 StreamSink
4.4 其他算子
5. 为执行保驾护航——Fault Tolerant与保证Exactly-Once语义
5.1 Fault Tolerant演进之路
5.1.1 Storm的Record acknowledgement模式
5.1.2 Spark streaming的micro batch模式
5.1.3 Google Cloud Dataflow的事务式模型
5.1.4 Flink的分布式快照机制
5.2 checkpoint的生命周期
5.2.1 触发checkpoint
5.2.2 Task层面checkpoint的准备工作
5.2.3 操作符的状态保存及barrier传递
5.3 承载checkpoint数据的抽象:State & StateBackend
6.数据流转——Flink的数据抽象及数据交换过程
6.1 flink的数据抽象
6.1.1 MemorySegment
6.1.2 ByteBuffer与NetworkBufferPool
6.1.3 RecordWriter与Record
6.2 数据流转过程
6.2.1 整体过程
6.2.2 数据跨task传递
6.3 Credit漫谈

6.3.1 背压问题
6.3.2 使用Credit实现ATM网络流控
7.其他核心概念
7.1 EventTime时间模型
7.2 FLIP-6 部署及处理模型演进
7.2.1 现有模型不足
7.2.2 核心变更
7.2.3 Cluster Manager的架构
7.2.4 组件设计及细节
8.后记
前言
Flink是大数据处理领域最近很火的一个开源的分布式、高性能的流式处理框架,其对数据的处
理可以达到毫秒级别。本文以一个来自官网的WordCount例子为引,全面阐述flink的核心架
构及执行流程,希望读者可以借此更加深入的理解Flink逻辑。
本文跳过了一些基本概念,如果对相关概念感到迷惑,请参考官网文档。另外在本文写
作过程中,Flink正式发布了其1.5 RELEASE版本,在其发布之后完成的内容将按照1.5的
实现来组织。
1.从 Hello,World WordCount开始
首先,我们把WordCount的例子再放一遍:
public class SocketTextStreamWordCount {
public static void main(String[] args) throws Exception {
if (args.length != 2){
System.err.println("USAGE:\nSocketTextStreamWordCount <hostname> <p
ort>");
return;
}
String hostName = args[0];
Integer port = Integer.parseInt(args[1]);

// set up the execution environment
final StreamExecutionEnvironment env = StreamExecutionEnvironment
.getExecutionEnvironment();
// get input data
DataStream<String> text = env.socketTextStream(hostName, port);
text.flatMap(new LineSplitter()).setParallelism(1)
// group by the tuple field "0" and sum up tuple field "1"
.keyBy(0)
.sum(1).setParallelism(1)
.print();
// execute program
env.execute("Java WordCount from SocketTextStream Example");
}
/**
* Implements the string tokenizer that splits sentences into words as
a user-defined
* FlatMapFunction. The function takes a line (String) and splits it in
to
* multiple pairs in the form of "(word,1)" (Tuple2<String, Integer&
gt;).
*/
public static final class LineSplitter implements
FlatMapFunction<String, Tuple2<String, Integer>> {
@Override
public void flatMap(String value, Collector<Tuple2<String, Integer>
> out) {
// normalize and split the line
String[] tokens = value.toLowerCase().split("\\W+");
// emit the pairs
for (String token : tokens) {
if (token.length() > 0) {
out.collect(new Tuple2<String, Integer>(token, 1));
}
}
}
}
}
首先从命令行中获取socket对端的ip和端口,然后启动一个执行环境,从socket中读取数
据,split成单个单词的流,并按单词进行总和的计数,最后打印出来。这个例子相信接触过大

数据计算或者函数式编程的人都能看懂,就不过多解释了。
1.1 flink执行环境
程序的启动,从这句开始。
1. final StreamExecutionEnvironment env =
StreamExecutionEnvironment.getExecutionEnvironment();
这行代码会返回一个可用的执行环境。执行环境是整个flink程序执行的上下文,记录了相关配
置(如并行度等),并提供了一系列方法,如读取输入流的方法,以及真正开始运行整个代码
的execute方法等。对于分布式流处理程序来说,我们在代码中定义的flatMap,keyBy等等操
作,事实上可以理解为一种声明,告诉整个程序我们采用了什么样的算子,而真正开启计算的
代码不在此处。由于我们是在本地运行flink程序,因此这行代码会返回一个
LocalStreamEnvironment,最后我们要调用它的execute方法来开启真正的任务。我们先接
着往下看。
1.2 算子(Operator)的注册(声明)
我们以flatMap为例, text.flatMap(new LineSplitter()) 这一句话跟踪进去是这样的:
1. public <R> SingleOutputStreamOperator<R> flatMap(FlatMapFunction<T, R>
flatMapper) {
2.
3. TypeInformation<R> outType =
TypeExtractor.getFlatMapReturnTypes(clean(flatMapper),
4. getType(), Utils.getCallLocationName(), true);
5.
6. return transform("Flat Map", outType, new StreamFlatMap<>(clean
(flatMapper)));
7.
8. }
里面完成了两件事,一是用反射拿到了flatMap算子的输出类型,二是生成了一个Operator。
flink流式计算的核心概念,就是将数据从输入流一个个传递给Operator进行链式处理,最后
交给输出流的过程。对数据的每一次处理在逻辑上成为一个operator,并且为了本地化处理的
效率起见,operator之间也可以串成一个chain一起处理(可以参考责任链模式帮助理解)。
