S7-1500 工艺模块 TM Count 2x24V 计数功能使用入门
推荐文档: 西门子工程师推荐本文档！
文档
涉及产品
概述：
TM Count 2x24V ，订货号： 6ES7550-1AA00-0AB0 是一个能够提供双通道计数、测量以及位置反馈功能
的工艺模块。
图 01. TM Count 2x24V 模块视图
工艺模块 TM Count 2x24V 的主要属性：
1. 支持的编码器/信号类型：
24 V 增量编码器；
具有方向信号的 24 V 脉冲编码器；
不具有方向信号的 24 V 脉冲编码器；
用于向上和向下计数脉冲的 24 V 脉冲编码器；
2. 支持的技术功能：
高速计数
测量 (频率, 速度, 脉冲周期)
作为运动控制的位置反馈
3. 集中式应用/分布式应用：
可以在 S7-1500 自动化系统中集中使用工艺模块。
可以通过 ET 200MP 分布式 I/O 的接口模块在分布式系统中使用工艺模块，如在 S7-300/400 系统中的分布
式运行或者在第三方系统中的分布式运行。

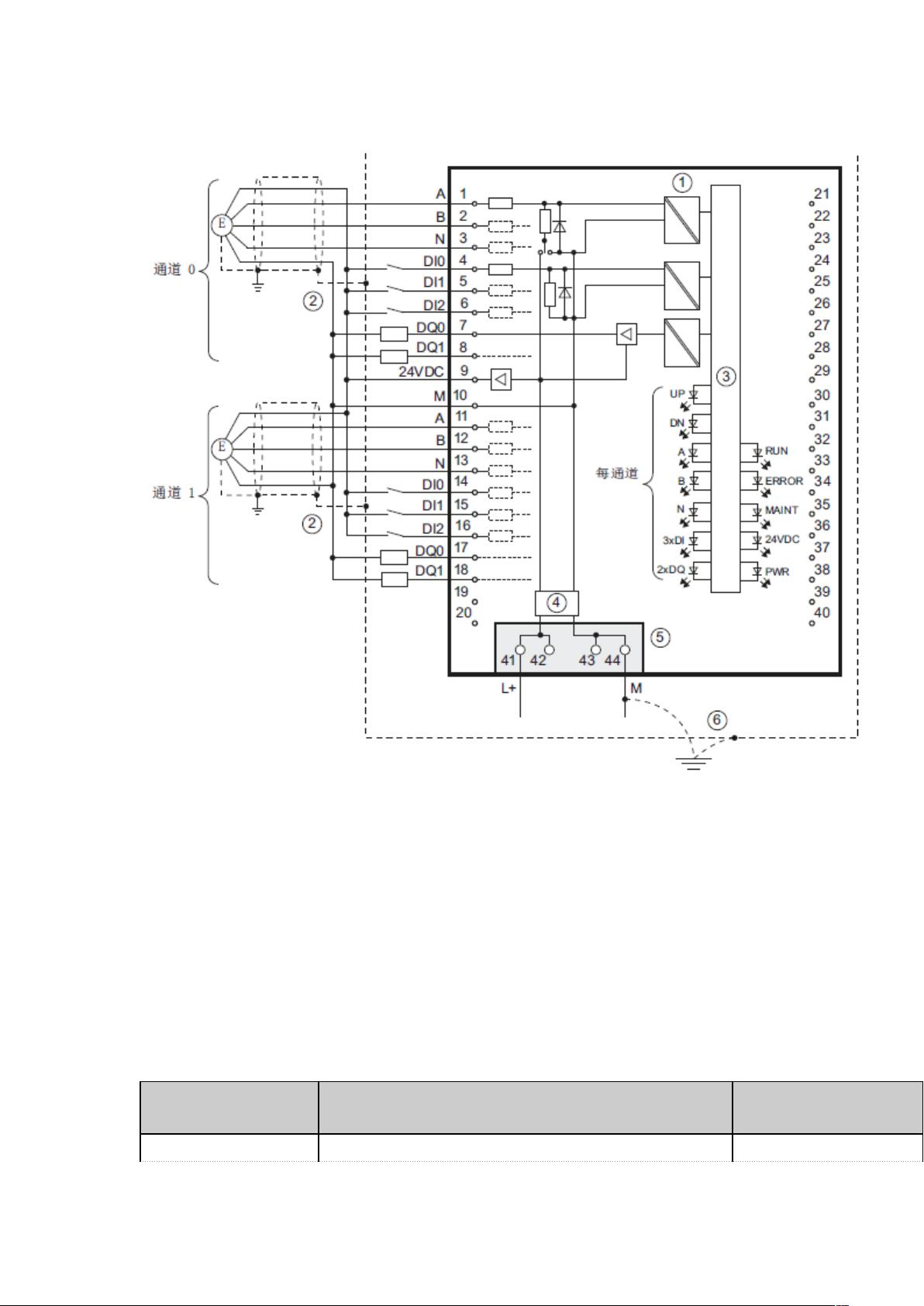

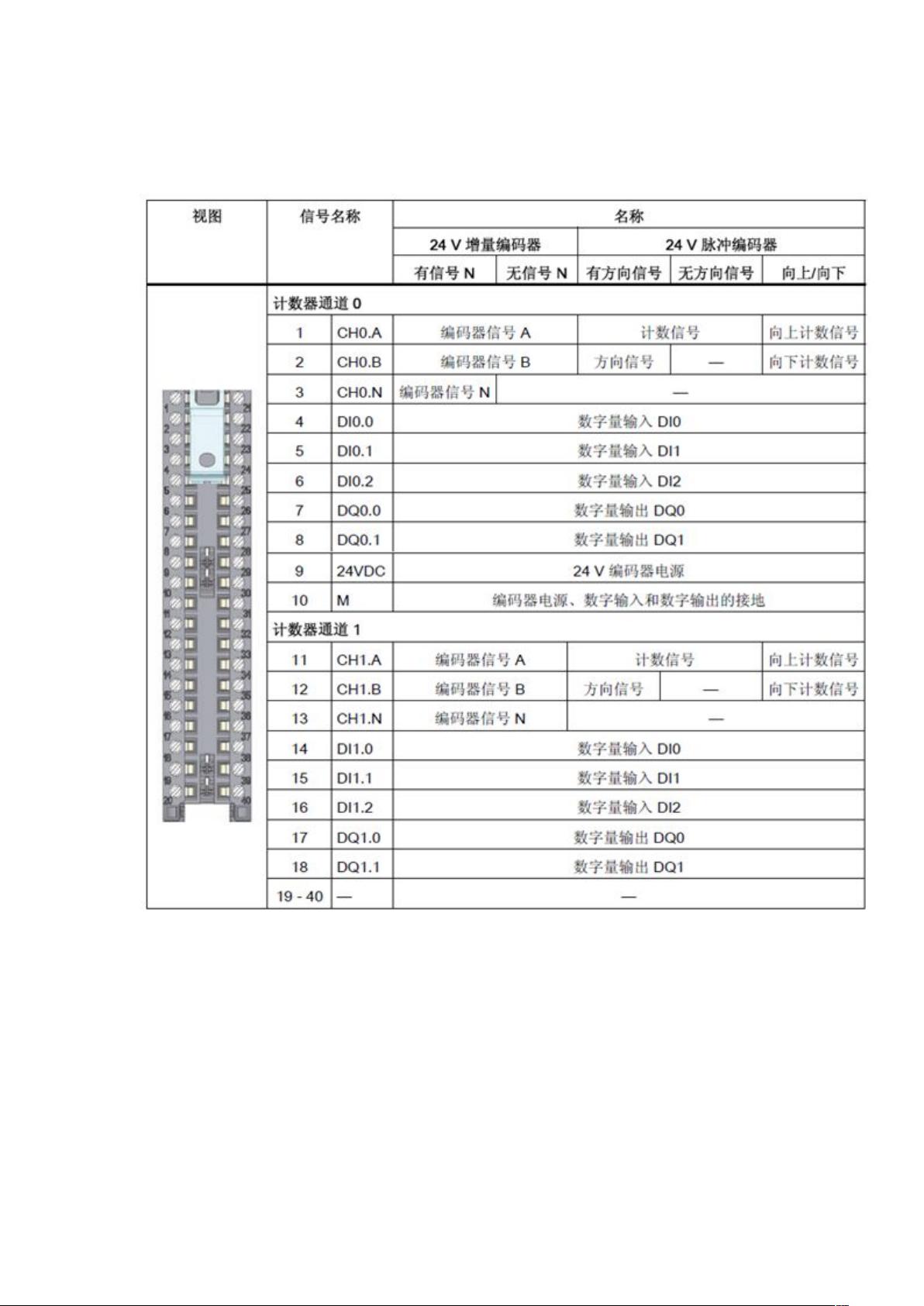

工艺模块 TM Count 2x24V 的接线：
