R&S CMW500-DAU FDD-LTE应用测试指南

4星 · 超过85%的资源 需积分: 49 20 下载量 83 浏览量 更新于2023-05-15 收藏 1.81MB PDF 举报

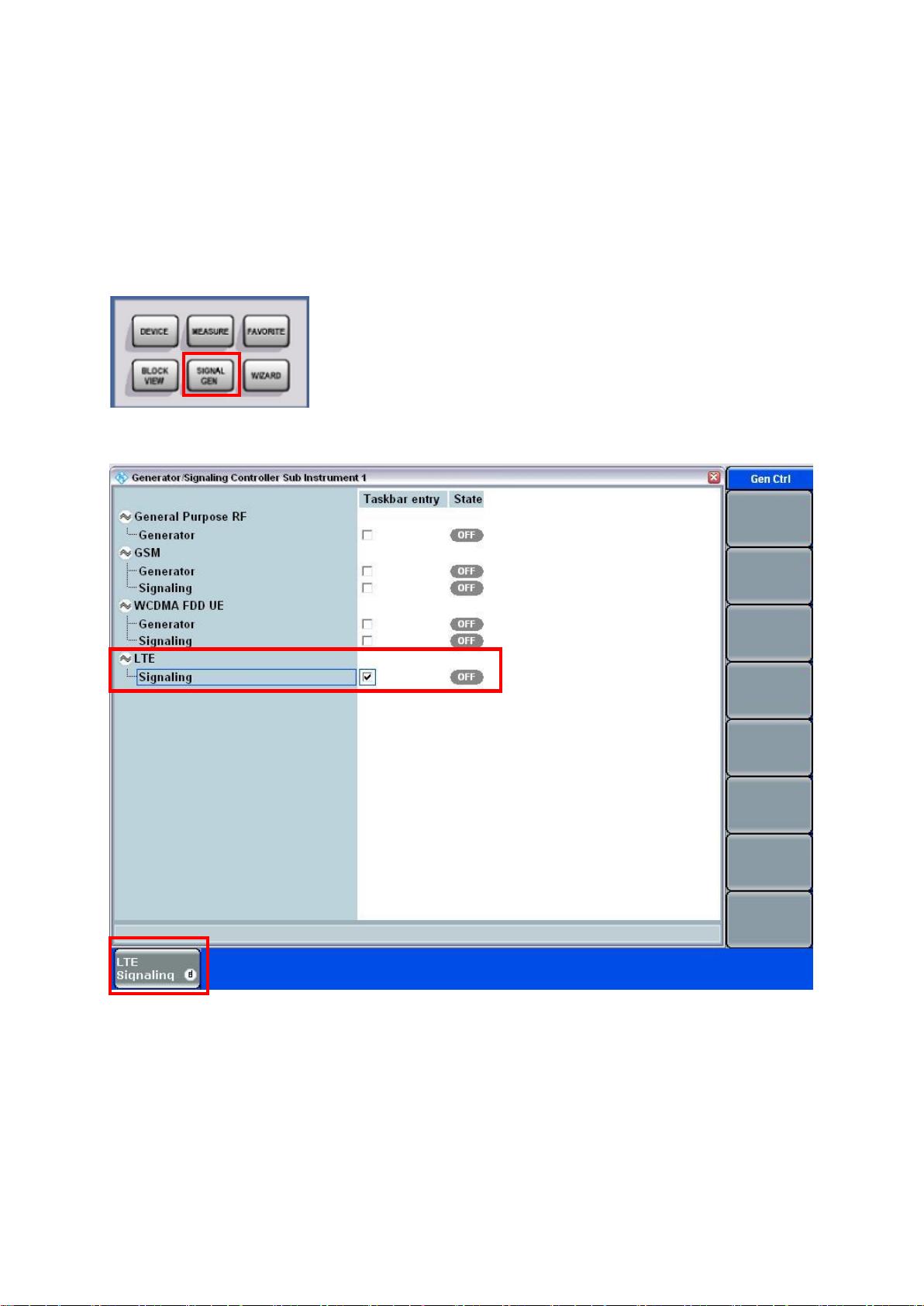

"RS-CMW500-DAU应用测试图解FDD-LTE.pdf" 本文档详细介绍了如何使用R&S CMW500测试平台进行FDD-LTE的吞吐量测试,特别是通过图解的方式,为读者提供了一个清晰的测试流程。R&S CMW500是一款多功能无线通信测试仪,它与特定的选件配合,可以支持FDD-LTE的各种应用测试。 首先,为了进行FDD-LTE的应用测试,你需要以下R&S CMW500的选件: 1. R&S CMW-B450A (H450A Data Application Unit) - 数据应用单元,用于数据传输测试。 2. R&S CMW-KM050 - IP基测量,与技术特定的IP数据启用结合使用。 3. R&S CMW-KA100 - 开启IPv4的IP数据接口。 4. R&S CMW-KA150 - 扩展IP数据接口至IPv6。 此外,还需要FDD-LTE的相关选件,如R&S CMW-B300、R&S CMW-KM500、R&S CMW-KS500、R&S CMW-KS510以及R&S CMW-KS520,这些选件用于实现不同级别的信令和测量功能。 在进行测试时,你将需要以下设备: - 一台配备了应用工具软件的DUT(被测设备)。 - 一张测试用的白卡。 - 一台运行Windows操作系统的PC。 - Iperf或Jperf软件,用于评估网络性能。 文档中指出,CMW500支持内部服务器和外部服务器,但此文档仅涵盖内部服务器的使用,不涉及与外部服务器的连接。在开始测试前,需要先复位仪表,然后选择SIGNALGEN,并配置LTE信令单元。根据DUT的能力,设置合适的频段和小区带宽。 在流量控制方面,测试涉及以下步骤: 1. 分配不同的资源块(Resource Blocks, RBs) - 这是LTE系统中传输数据的基本单元。 2. 设置TBSidx(Transport Block Size index) - 只在调度类型为“User defined Channels”且在RMC(Radio Measurement Configuration)下设置。 文档接下来会详细阐述如何配置和执行这些测试,包括Iperf/Http/Ftp/Ping等常见应用的测试过程,以帮助用户逐步掌握测试方法。这些测试对于验证FDD-LTE设备的性能、网络连接稳定性和数据传输速率至关重要。在遇到问题或疑问时,用户可联系本地技术支持获取帮助。 这份文档提供了详细的FDD-LTE吞吐量测试指南,对于研发、生产和维护FDD-LTE设备的工程师来说是一份非常实用的参考资料。通过实践和理解这些步骤,可以有效地评估和优化设备在FDD-LTE网络中的性能表现。
