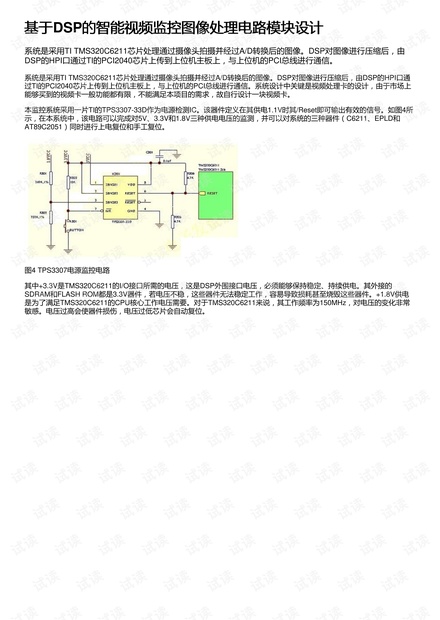

基于基于DSP的智能视频监控图像处理电路模块设计的智能视频监控图像处理电路模块设计
系统是采用TI TMS320C6211芯片处理通过摄像头拍摄并经过A/D转换后的图像。DSP对图像进行压缩后，由
DSP的HPI口通过TI的PCI2040芯片上传到上位机主板上，与上位机的PCI总线进行通信。
系统是采用TI TMS320C6211芯片处理通过摄像头拍摄并经过A/D转换后的图像。DSP对图像进行压缩后，由DSP的HPI口通
过TI的PCI2040芯片上传到上位机主板上，与上位机的PCI总线进行通信。系统设计中关键是视频处理卡的设计，由于市场上
能够买到的视频卡一般功能都有限，不能满足本项目的需求，故自行设计一块视频卡。
本监控系统采用一片TI的TPS3307-33D作为电源检测IC。该器件定义在其供电1.1V时其/Reset即可输出有效的信号。如图4所
示，在本系统中，该电路可以完成对5V、3.3V和1.8V三种供电电压的监测，并可以对系统的三种器件（C6211、EPLD和
AT89C2051）同时进行上电复位和手工复位。

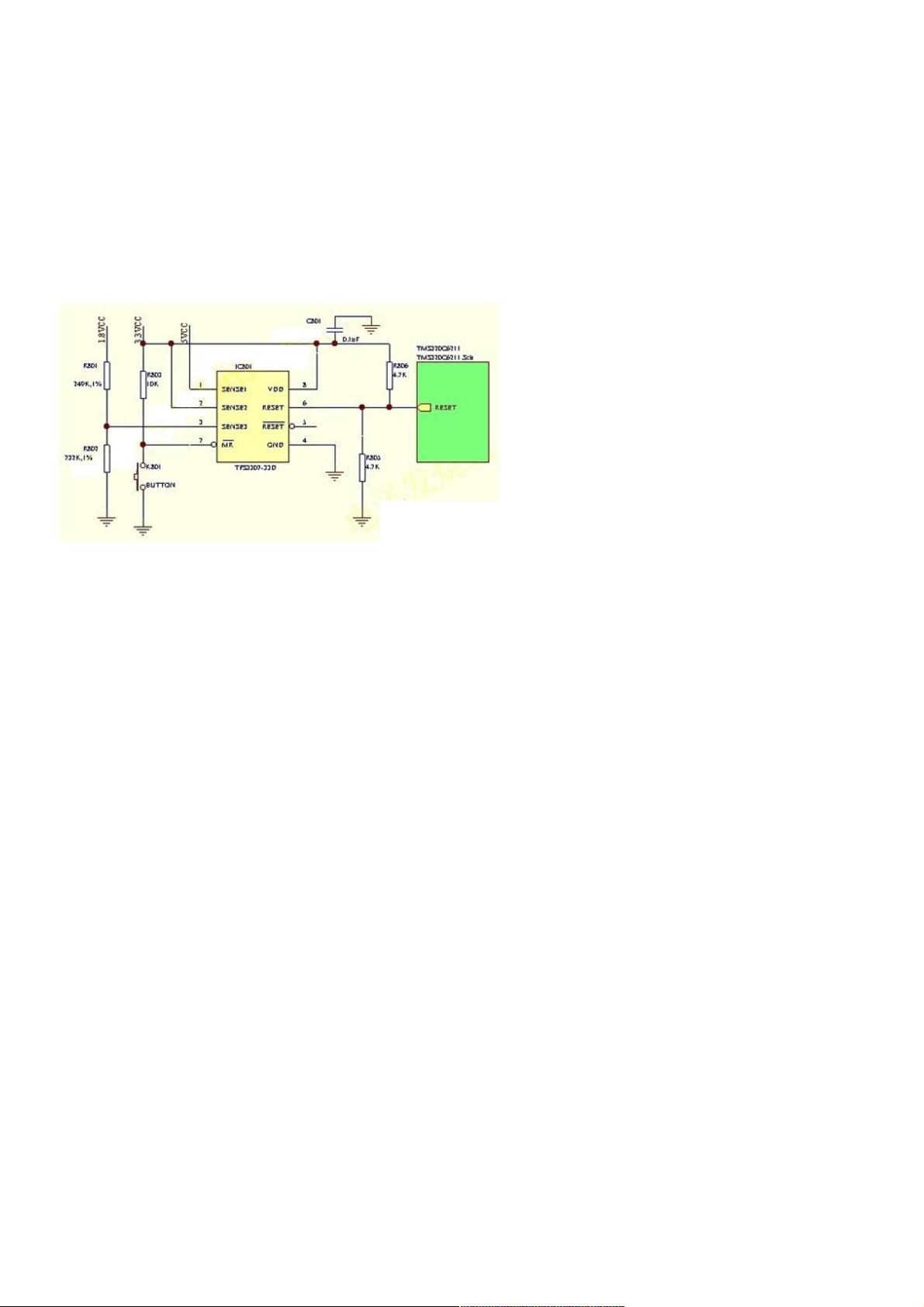

图4 TPS3307电源监控电路
其中+3.3V是TMS320C6211的I/O接口所需的电压，这是DSP外围接口电压，必须能够保持稳定、持续供电。其外接的
SDRAM和FLASH ROM都是3.3V器件，若电压不稳，这些器件无法稳定工作，容易导致损耗甚至烧毁这些器件。+1.8V供电
是为了满足TMS320C6211的CPU核心工作电压需要。对于TMS320C6211来说，其工作频率为150MHz，对电压的变化非常
敏感。电压过高会使器件损伤，电压过低芯片会自动复位。
