MOS管驱动电路优化：寄生参数与源边感抗影响分析

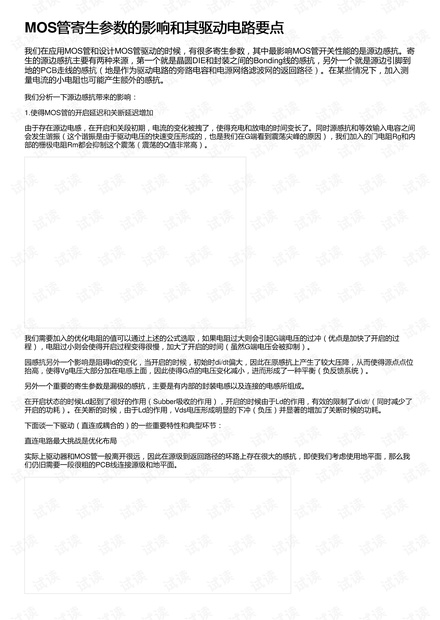

"MOS管寄生参数的影响和其驱动电路要点" MOS管在电子电路设计中扮演着至关重要的角色，而理解并处理其寄生参数对于优化电路性能至关重要。寄生参数，如源边感抗，是影响MOS管开关性能的关键因素。源边感抗主要由两部分构成：一是晶圆DIE与封装间的Bonding线感抗，二是源边引脚到地的PCB走线感抗。此外，测量电流的小电阻也可能产生额外的感抗。 源边感抗对MOS管开关性能的影响主要体现在以下几个方面： 1. 开启和关断延迟增加：源边电感的存在使电流变化受阻，导致充电和放电时间延长。同时，源感抗与等效输入电容间的谐振现象可能导致驱动电压的震荡，这可以通过添加门电阻Rg和内部栅极电阻Rm来抑制。 2. 开启过程中的动态响应：电阻Rg的选择对开关速度有直接影响。过大电阻可能导致G端电压过冲，加快开启但延长开启时间；过小电阻则会使开启变慢，减少G端电压震荡。 3. 漏极感抗的影响：漏极感抗Ld在开启时起到限制di/dt的作用，降低开启功耗；但在关断时，会导致Vds电压下冲，增加关断功耗。 驱动电路设计中，以下几点是需要特别关注的： 1. 布局优化：驱动器与MOS管之间的距离通常较远，导致源级到返回路径的环路上感抗增大。使用地平面和粗PCB线可以改善这个问题。 2. 集成芯片输出电流限制：由于控制频率高和内部功耗大，集成驱动器的输出电流通常较小，可能需要采用扩展的分立电路来增强驱动能力。 3. 旁路电容的重要性：为了应对MOS管开启瞬间的大电流需求，旁路电容应尽可能靠近驱动器电源端，提供瞬态电流的快速响应。 4. 驱动电路的耦合：耦合驱动可以减小感抗影响，但设计时需注意信号传输的延迟和失真问题。 理解并处理MOS管的寄生参数，特别是源边感抗和漏极感抗，以及合理设计驱动电路，对于提高电路效率、降低功耗和优化开关性能具有决定性作用。在实际应用中，需要综合考虑这些因素，通过实验和仿真不断调整和优化设计，以达到最佳的电路性能。
