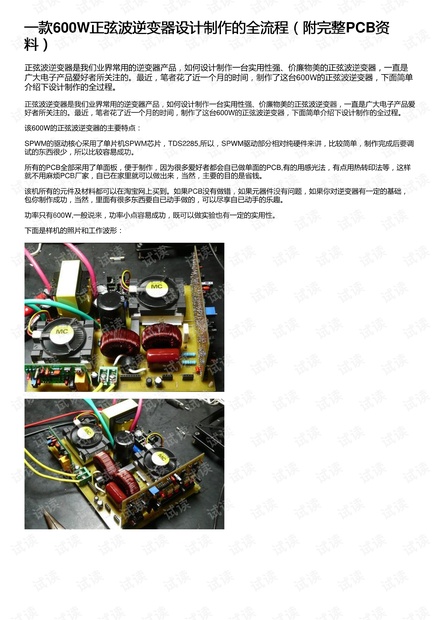

正弦波逆变器是我们业界常用的逆变器产品,如何设计制作一台实用性强、价廉物美的正弦波逆变器,一直是
广大电子产品爱好者所关注的。最近,笔者花了近一个月的时间,制作了这台600W的正弦波逆变器,下面简单
介绍下设计制作的全过程。
正弦波逆变器是我们业界常用的逆变器产品,如何设计制作一台实用性强、价廉物美的正弦波逆变器,一直是广大电子产品爱
好者所关注的。最近,笔者花了近一个月的时间,制作了这台600W的正弦波逆变器,下面简单介绍下设计制作的全过程。
该600W的正弦波逆变器的主要特点:
SPWM的驱动核心采用了单片机SPWM芯片,TDS2285,所以,SPWM驱动部分相对纯硬件来讲,比较简单,制作完成后要调
试的东西很少,所以比较容易成功。
所有的PCB全部采用了单面板,便于制作,因为很多爱好者都会自已做单面的PCB,有的用感光法,有点用热转印法等,这样
就不用麻烦PCB厂家,自已在家里就可以做出来,当然,主要的目的是省钱。
该机所有的元件及材料都可以在淘宝网上买到。如果PCB没有做错,如果元器件没有问题,如果你对逆变器有一定的基础,
包你制作成功,当然,里面有很多东西要自已动手做的,可以尽享自已动手的乐趣。
功率只有600W,一般说来,功率小点容易成功,既可以做实验也有一定的实用性。

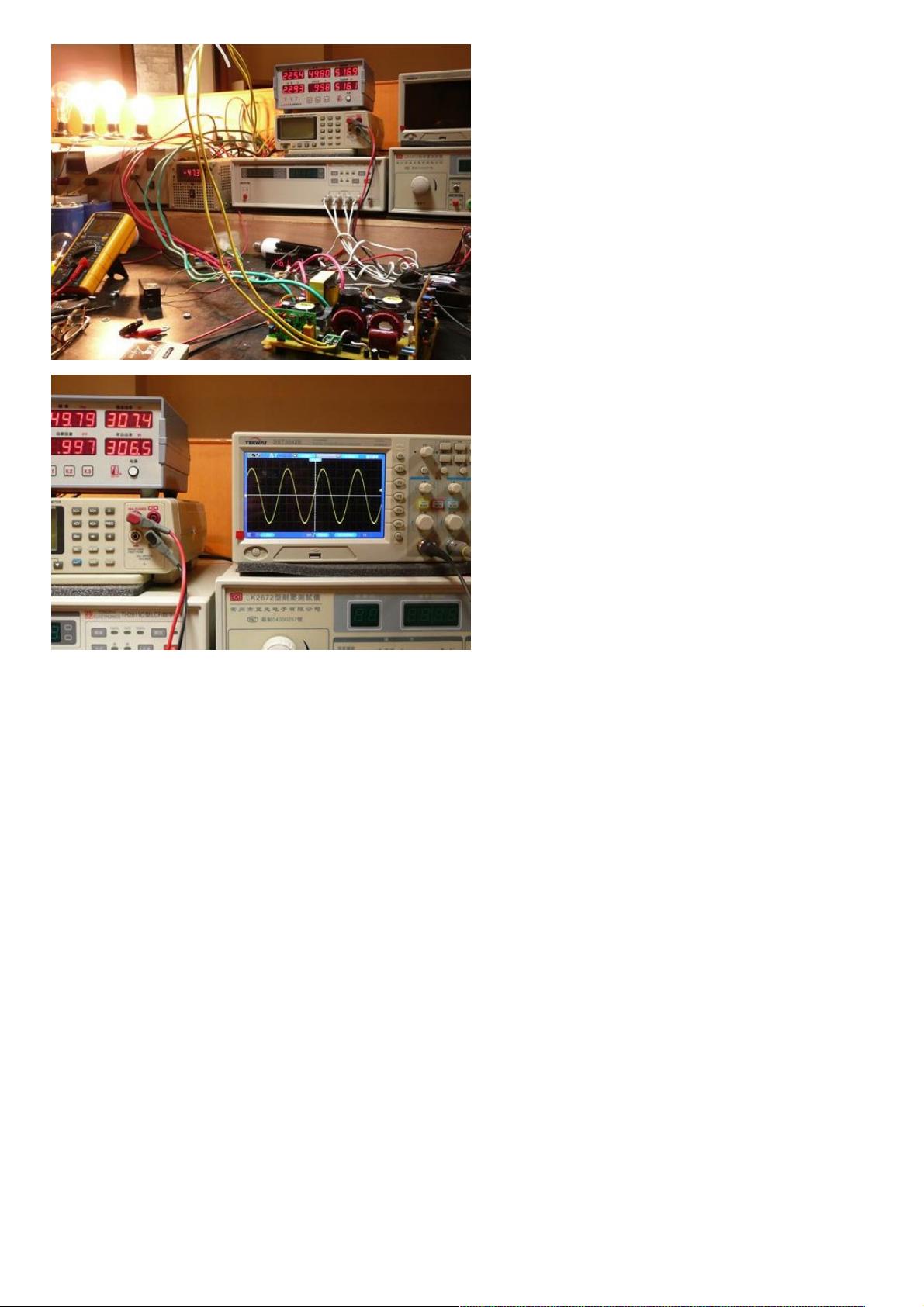

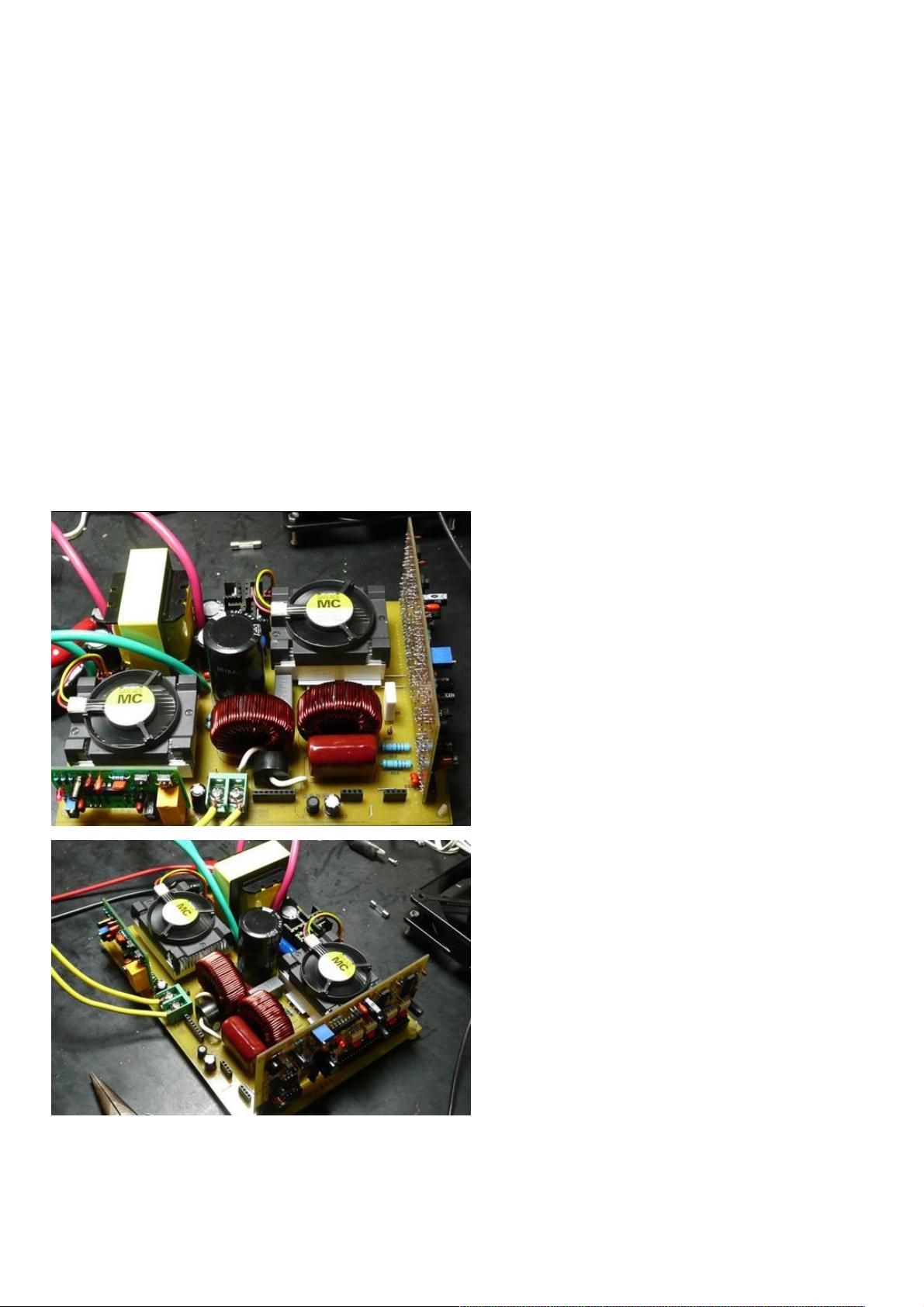

下面是样机的照片和工作波形:

一、600W正弦波逆变器电路原理:
该逆变器分为四大部分,每一部分做一块PCB板。分别是“功率主板”、“SPWM驱动板”、“DC-DC驱动板”、“保护板”。
1.功率主板:
功率主板包括了DC-DC推挽升压和H桥逆变两大部分。
该机的BT电压为12V,满功率时,前级工作电流可以达到55A以上,DC-DC升压部分用了一对190N08,这种247封装的牛管,只
要散热做到位,一对就可以输出600W,也可以用IRFP2907Z,输出能力差不多,价格也差不多。主变压器用了EE55的磁芯,其
实,就600W而言,用EE42也足够了,我是为了绕制方便,加上EE55是现存有的,就用了EE55.关于主变压器的绕制,下面
再详细介绍。前级推挽部分的供电采用对称平衡方式,这样做有二个好处,一是可以保证大电流时的二个功率管工作状态的对
称性,保证不会出现单边发热现象;二是可以减少PCB反面堆锡层的电流密度,当然,也可以大大减小因为电流不平衡引起
的干扰。高压整流快速二极管,用的是TO220封装的RHRP8120,这种管子可靠性很好,我用的是二手管,才1元钱一个。高压
滤波电容是470uf/450V的,在可能的情况下,尽可能用的容量大一些,对改善高压部分的负载特性和减少干扰都有好处。
H桥部分用的是4个IRFP460,耐压500V,最大电流20A,也可以用性能差不多的管子代替,用内阻小的管子可以提高整机的逆变
效率。H桥部分的电路采用的常规电路。
下面是功率主板的PCB截图,长宽为200X150MM,因为这部分的电路比较简单,所以,我没有画原理图,而是直接画了PCB
图。

2. SPWM驱动板
和我的1KW机器一样,SPWM的核心部分采用了张工的TDS2285单片机芯片。关于该芯片的详细介绍,可以看我以前的贴
子:http://bbs.dianyuan.com/topic/563779,这里不详说了。U3,U4组成时序和死区电路,末级输出用了4个250光藕,H桥的二
个上管用了自举式供电方式,这样做的目的是简化电路,可以不用隔离电源。
因为BT电压会在10-15V之间变化,为了可靠驱动H桥,光藕250的图腾输出级工作电压一定要在12-15之间,不能低于12V,否
则可能使H桥功率管触发失败。所以,这里用了一个MC34063(U9),把BT电压升至15V(该升压电路由钟工提供),实验
证明,这方式十分有效。
整个SPWM驱动板,通过J1,J2插口和功率板接通,各插针说明如下:
J2:
2P-4P; 7P-9P; 13P-15P; 18P-20P 分别为H桥4个功率管的驱动引脚。
23P-24P为交流稳压取样电压的输入端。
J1:
1P为2285输出至前级3525第10P的保护信号连接端,一旦保护电路启动,2285的12P输出高电平,通过该接口插针到前级
3525的10P,关闭前级输出。
6P-7P-8P为地GND.
9P接保护电路的输出端,用于关闭后级SPWM输出。
10P-11P接BT电源。
下面是SPWM驱动板的电原理图和PCB截图:
SPWM驱动板原理图 :
3.DC-DC驱动板
DC-DC升压驱动板,采用的是很常见的线路,用一片SG3525实现PWM的输出,后级用二组图腾输出,经实验,如果用一对
190N08,图腾部分可以省略,直接用3525驱动就够了。因为这DC-DC驱动板,和我的1000W机上的接口是通用的,所以有双
组输出,该机上只用了一组。板上有二个小按钮开关,S1,S2,S1是开机的,S2是关机的,可以控制逆变器的启动和停机。
